產品說明/85005G

? 32位數字式微處理器

? 現地編程模式

? 人機交互菜單格式

? 運行時可查看配置參 數并可修改動態參數

? LED顯示控制器/汽 輪機的所有參數

? Modbus通訊

應用

      505/505E控制器是專為各種結構尺寸 的蒸汽輪機控制而設計的。505適用于 驅動具有一個或兩個進汽閥執行器的汽 輪機。505E適用于單一抽汽和/或補汽 式汽輪機。505/505E控制器均為現地 可編程形式?？刂破鞯木幊滩藛问宫F(xiàn)場 工程師可以根據發電機應用或驅動機械 負荷應用的要求有針對性的配置參數。 505/505E可獨立運行，也可與分布式 控制系統（DCS）結合使用。

高效多功能設計

505/505E 將可編程控制器和操作面 板集成在一個控制箱體內?？刂泼?板的功能十分全面，包括兩行（每 行 24 位）顯示和 30 個功能鍵。這 些功能鍵用于配置編程、在線動態 調整和控制汽輪機系統。 505/505E還可作為系統停機的首出指 示器，從而減少發現和排除故障的時 間。允許多個停機信號引入到控制器 中，以便系統更安全停機，同時鎖定 停機故障原因。

描述

伍德沃德505/505E數字式控制器可 用于控制工業汽輪機、小電網渦輪 發電機或透平膨脹機?？刂破饔捎?刷電路板和外殼組成，通常鑲嵌在 控制面板上。對于應用環境較為惡 劣的情況，也可選用背板安裝型 式，安全等級為NEMA 4X。

505/505E的前部為操作面板。面板上 具有兩行英語的LED顯示屏，可用來顯 示實際監控值和設定值。接插形式的接 線端子使電氣接線簡單易行。

通訊

505/505E可通過兩個Modbus通訊口直接與DCS 系統和/或基于CRT的操控面板通訊。控制器的 3個通訊端口支持RS232、RS422和RS485的 ASCII或RTU通訊協議。 505/505E與DCS的通訊也可通過硬線連接完成。 控制器內的所有PID設定值可通過模擬量輸入信號 控制，而接口分辨率和控制精度不受影響。

*— Modbus為Modicon公司注冊商標

靈活性

505/505E為現地可編程形式，它允許現場工程師 根據實際應用更改配置。505/505E控制器可用于 發電機負荷或機械負荷的應用。當機組運行時， 100多個在線參數可供調整或重新配置。輸入輸出 可根據應用或通訊的要求自由配置。

系統保護

? 一體化的超速保護邏輯

? 第一指示（3個獨立的停機輸入）

? 傳感器失效后控制模式的無擾切換

? 現地/遠程優先控制的選擇

 ? 傳感器失效停機保護

控制

下述PID可用于過程控制或限制器：

? 速度/負載PID（雙動態）

? 輔助PID（限制器或控制器作用）

? 串級PID

? 補汽和/或抽汽PID（僅限505E）

控制器技術參數

輸入

? 電源：18-32Vdc、90-150Vdc、88-132Vac（47- 63Hz）、180-264Vac（47-63Hz）

? 轉速：2個磁阻式轉速傳感器MPU（1- 30Vrms）或者有源轉速傳感器（24Vdc供 電），0.5-15kHz

? 開關量輸入：16個（4個為固定配置，12個可編 程）

? 模擬量輸入：6個可編程4-20mA通

輸出

? 閥/執行器驅動：2個執行器輸出（4-20mA或20- 160mA）

? 開關量輸出：8個繼電器輸出（2個為固定配 置，6個可編程）

? 模擬量輸出：6個可編程4-20mA通道 通訊

? 串口：2個Modbus通訊口（RS232、RS422或 RS485兼容） 人機界面 運行于PC機505view通訊軟件與505/505E控制器 連接可提供直觀的圖形化顯示界面。

功能

505/505E功能如下：

? 速度/頻率控制

? 汽輪機或發電機負荷控制/限制

? 汽輪機進汽壓力控制/限制

? 汽輪機背壓控制/限制

? 外網輸入輸出電量控制/限制

? 機組間同步負荷分配（使用DSLC控制器）

? 補汽和/或抽汽壓力控制/限制

? 與機組負荷直接相關的過程控制

特點

? 臨界轉速超越（2個臨界轉速區）

? 自動順序啟機（兼顧冷態啟機和熱態啟機）

? 閥位限制器 ? 安全性（編程的密碼保護）

? 轉速/負荷雙動態參數控制

? 首出停機指示

? 采用有源轉速傳感器時，轉速過零檢測（<0.5Hz）

? 超速停機峰值轉速記錄

? 控制面板上具有兩個可編程功能鍵

? 手閥操作

? 兩個獨立的Modbus通訊口

? 速度/負荷、輔助控制、串級控制和抽汽/補汽遠程模 擬量給定

? 程序上載/下載功能

運行環境

? -25—65oC環境溫度

? 對于NEMA 4（防水防塵，室內/室外）背板安裝 型式的控制器，溫度范圍-25—55oC

? 通常型式尺寸約：長356x高279x深102mm

? 背板安裝型式尺寸約：長508x高508x深193mm

? 濕度：Lloyd’s ENV2 #1測試

? 耐熱：Lloyd’s ENV3

? 耐鹽度：US MIL-STD-810美國軍標

? 耐沖擊：美國軍標

? 振動：Lloyd’s ENV2 #1測試

? 證書：CE ，UL ，cUL

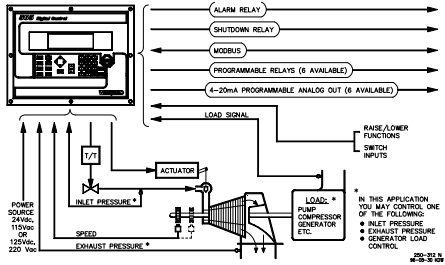

控制只有單一油動機的蒸汽透平

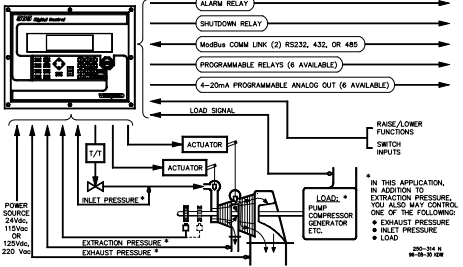

控制具有一段可調整抽汽的蒸汽透平

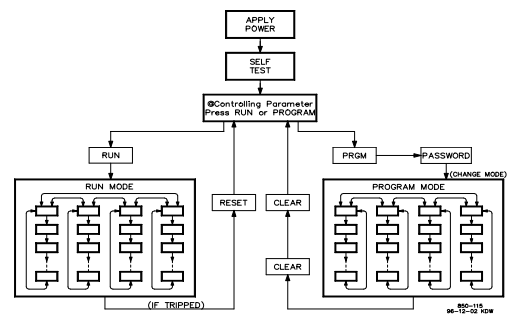

基本程序框架

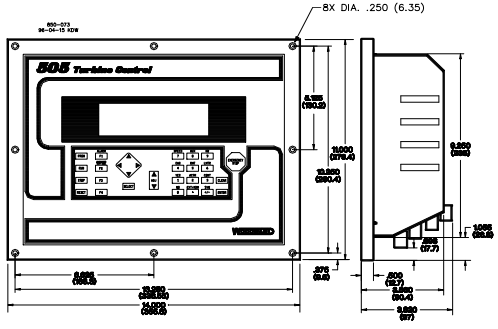

505/505E尺寸
