Peak150數字式蒸汽輪機控制 器具有價格便宜、結構緊湊等 特點，適用于單閥門或單個油 動機的汽輪機控制。 Peak150面板提供了方便的操 作和轉速顯示功能。 它的外殼防水、防塵?？蛇x的 抗腐蝕外殼，符合NEMA 4X標準。

產品說明/CH85549C

? 低價位數字式 汽輪機控制器

? 16位, 12MHz 微處理器

? 外殼防護等級 NEMA 4或 NEMA-4X

? 操作鍵盤安裝于 面板上，并具有 轉速 / 狀態指示

? 使用手持編程 器

? 透平調節系列產品 之一

應用

Peak150數字式控制器專為拖動機械負 載的蒸汽輪機而設計。它具有嚴格的轉 速控制（NEMA D）,并接受4-20mA遠 程轉速控制信號，該遠程模入信號可由 相關的過程控制給出。此外，它還具有 雙動態轉速控制、超速跳閘試驗等功能。

操作

Peak150操作簡單。啟機時汽輪機的主 汽閥門必須打開(手動或其他方式)。當 汽輪機轉速達到用戶定義的暖機轉速 時, Peak150開始對汽輪機進行控制， 此時主汽閥可完全打開。Peak150控制 器具有MPU轉速信號缺失檢測電路— —啟機時該功能自動被超越。

 啟機過程中，汽輪機可以自動地從暖機 轉速加速至最小轉速(通過遠程暖機轉 速/最小控制轉速開關轉換或面板操作 啟機)，也可以手動加速(用面板控制或 遠程升降速命令) 。

設定值調整

手動模式

汽輪機的轉速給定通過面板按鍵或遠 程升降速開關量輸入來調整。這種方 式下，遠程設定模擬量輸入失效。

遠程轉速設定模式

汽輪機的轉速取決于遠程轉速給定的 模擬量輸入。當遠程轉速給定開關閉 合，并且汽輪機處在不低于最小控制 轉速時,汽輪機將以預設的速率由最小 控制轉速上升至遠程給定值。一旦轉 速給定達到遠程轉速給定,轉速將以新 的預設速率變化以適應過程控制。如 果由于某種原因,遠程轉速給定信號失 效,則轉速給定值將保持失效前的設定 值，并切換到手動模式操作。

聯合模式

該模式類似于遠程模擬量轉速設定模 式，不同之處在于轉速指令傳送的是 開關量生成的轉速指令(通過面板控制 和遠程升降速開關量輸入)和遠程模擬 轉速給定信號比較后的高值。如果由于某種原因，遠程轉速給定信號退 出，轉速給定值將按手動模式進行操作。

編程單元

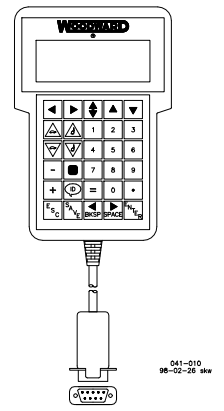

 一個連接于Peak150的小型手持式編程器可以實 現對控制器的配置和調整。如果沒有編程器系統 參數將不能被改變,因此通過限制編程器可以限 制更改權限。

過臨界轉速

為防止過度振動造成停機及保護汽輪機，用戶可 以設定臨界轉速區范圍。在臨階轉速區內，汽輪 機轉速將以預設的較快速率快速通過，并且不允 許在該區內停留。

通訊

Peak 150串口通訊采用 Modbus? *通訊協議。其 傳送模式可配置為RTU或ASCII模式。RS-232, RS-422和RS-485通訊均可采用。Modbus允許與可 編程邏輯控制器（PLC）或分布式控制系統 （DCS）進行通訊。將應主設備要求及時報告轉 速、轉速給定值、報警及停機條件等相關信息。

*— Modbus為Modicon公司注冊商標

技術規格

輸入

磁阻式轉速傳感器輸入（2）… …兩路輸入，高選

                                                 允許的最小輸入電壓1Vrms，頻率范圍:200 ~ 15000 Hz

模擬量輸入（1）………………… 遠程轉速設定信號（4-20mA 或 1-5Vdc, 通過內部跳線選擇）

開關量輸入（8）選項…………… 遠程（隔離，5-28Vdc）

                                                升速

                                                降速

                                                緊急停機

                                                報警復位

                                                投入遠程轉速設定

                                                啟動

                                                暖機/調速器最小轉速

                                                選擇高的動態參數或超速試驗

輸出

模擬量輸出（2）選項……………實際轉速輸出（可選: 4-20 mA / 0-1mA）

                                                可配置的讀數輸出（可選: 4-20 mA / 0-1mA）

                                                實際轉速

                                                轉速給定值

                                                執行器輸出

                                                遠程轉速給定值

                                                閥位斜坡發生器

執行器輸出（1）…………………4-20 或 0-200 mA（通過內部跳線選擇）

繼電器輸出（4）…………………通過內部跳線選擇常開或常閉狀態

                            觸點額定值：2 A 阻抗 @ 28Vdc

                                                0.3 A 阻抗 @ 115Vac

                                     選項：停機（失電停機或得電停機）

                                               報警（失電報警）

                                                可配置繼電器#1

                                                可配置繼電器#2

                                                報警

                                                跳閘輸出

                                                停機

                                                遠程控制

                                                轉速控制

                                                MPU失效

                                                超速跳閘

                                                超速試驗

                                                遠程信號OK

                                                轉速開關#1

                                                轉速開關#2

                                                手動閥#1

                                                手動閥#2

操作員控制面板

按鍵開關（6）

                                            選項：升速

                                            降速

                                            緊急跳閘

                                            啟動

                                            超速試驗

                                            報警復位

 LED指示（6）…………………… 遠程轉速設定信號狀態

                                            停機狀態

                                            MPU # 1狀態

                                            MPU #2 狀態

                                            CPU狀態

                                            超速試驗狀態

數字顯示……………………………5位LED轉速顯示

電源

輸入類型………………………………………24Vdc 90-150Vdc或88-132Vac，47-63Hz

最大功耗………………………………………均為38W

環境指標

運行環境溫度……………………………-25 - +65°C (–13 to +149 °F)

儲存環境溫度……………………………-40 - +85°C (–40 to +185 °F)

濕度………………………………………設計滿足US MIL-STD-810D標準，方法507.2，程序II， 非危險場                                                    所，循環5（15個循環/24小時一個循 環，濕度變化范圍:19-75%，超過33-63°C）

振動……………………………………… US MIL-STD-167, 1類

沖擊……………………………………… US MIL-STD-810C, 方法516.2, 程序1

北美認證………………………………… UL和cUL標準，適用于Class I, Division 2, Groups A, B, C, & D

尺寸

寬× 高× 深…………………………………483 × 310 × 105 mm

技術手冊…………………………………85565

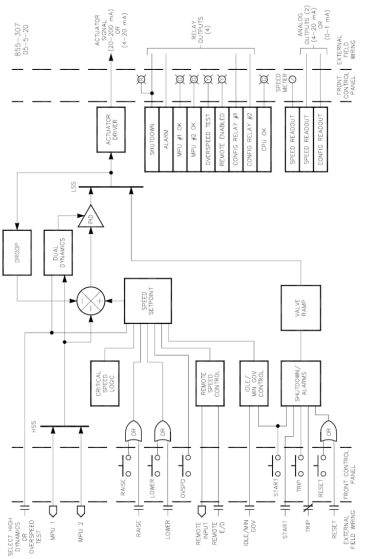

控制方塊圖
