產品說明/04044K

? 比例型電動-機械變 換器

? 旋轉輸出

? 輸出力矩分別為 16.5 N.m 和 23.7N.m

? 自帶獨立油源

? 符合UL標準

?反饋可調

應用

TG-13E和TG-17E電液執行器均自備獨 立油源，適用于需要無差調速、負荷分 配或其它功能的蒸汽透平，并與 Woodward所有的電子控制器及附件兼容。

描述

TG-13E和17E比例電液執行器將20- 160 mA直流控制信號線性成比例地轉 換為工作軸的旋轉輸出，從而確定相應 的閥門位置，控制進入透平的蒸汽或其 它能量介質的流量。該類執行器適于控 制小型的蒸汽透平，拖動交流發電機、 直流發電機、泵、壓縮機、風機及造紙 機械等負載。該執行器可作為 Woodward 2301、2500、501（配有一 個DRFD
數字式遠程末級驅動器）或 類似的集成電控系統的執行機構。

通用特征

重要的運動零部件均由熱處理或硬化 鋼制成。所有的O型環和軸封均由碳氟 化合物材料制成。所有的運動部件均 浸在油中。執行器自備貯油腔。

標準型

執行器內配油泵，須由透平或電機等 方式驅動。廠家可根據所使用的控制 信號范圍，對執行器進行標定。

備選型

除需機械驅動的標準型外, 還有一種僅 需用戶外供壓力油的備選型式。

執行器符合UL標準中的Class I， Division 2，Groups B，C，D。

注意：除非另外特別說明，TG-13E及 TG-17E采用垂直安裝方式標定。當水 平使用時，終端輸出軸會有約5°-6°的 漂移。通氣閥蓋的位置也需要改變 （見后附的外形圖）。

規格說明

機械驅動

驅動軸： 直徑1/2，5# 半圓鍵（1/8）

轉速范圍: 內置油泵有不同的尺寸規格，以適應在不同的轉速范圍內運行：

                1100 至 2400 rpm

                2400 至 4000 rpm

                4000 至 6000 rpm

                轉速范圍不同，對應的零件號也不同。

驅動功率要求: 在額定速度時，驅動軸耗功249W ~ 373W

轉動方向: 從執行器頂部向下看，有 CW 或 CCW 兩種旋向；取下 4 個螺絲，將泵體旋轉 180°可改變轉向

工作輸出: 在調速器 42°全行程內的最大工作能力為*FT-LBS，見圖 1 推薦的行程使用范圍。在特殊 的應用中，原動機最大最小停止位可以處于調速器停止位以外。

TG-13E：12.2 ft-lbs(16.5N.m) TG-17E ：17.5 ft-lbs(23.7 N.m)

輸出軸: 外殼兩側，帶0.625-36鋸齒花鍵

標定: 輸出軸位置，20mA對應1° ~ 3°，160mA對應37° ~ 39°

控制指標

如果與控制器匹配合適，執行器將滿足NEMA D標準要求。

驅動軸的時間常數: 0.090sec （在1034kPa工作壓力下）

滯環: < 3%最大行程 線性度: < 0.5%

溫度漂移: 輸出軸的位置漂移 ±2o/100°C 工作油溫: -18 oC ~ +93oC，且具有適中的油粘度

控制滑閥

動作原理： 通過改變噴嘴的油流以液壓驅動控制滑閥。轉換器控制噴油擋板的位置，來改變 噴嘴的出油量，從而改變滑閥的上腔壓力使之偏離中間斷流位置，使油流入或流出 動力活塞工作腔，隨著活塞移動，復位彈簧的作用力逐漸抵消電磁力，直到控制滑閥 又回到中間斷流位置，動力活塞則停止運動。

反饋： 可調

電動-機械轉換器

線圈阻抗： 20oC，30 至 35:

最大允許電流： 400mA

輸入電流范圍: 20-160 mA

電氣連接： 4針接頭MIL-STD-1651-14S-2P

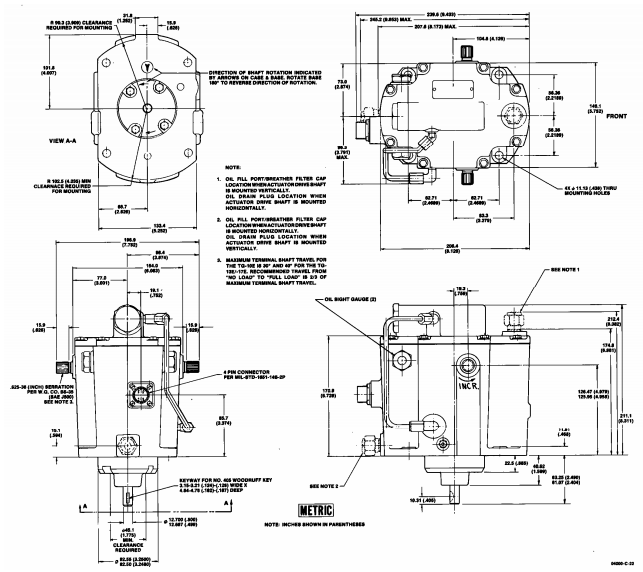

圖1. 自備獨立油源型式的TG-13E和TG-17E外形尺寸

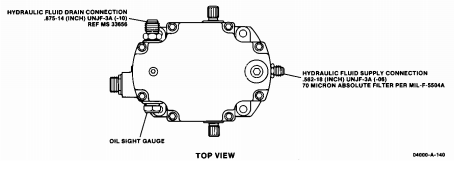

圖2. 外供壓力油型式的TG-13E和TG-17E油路接口

（不需機械驅動）

液壓部分

工作介質：石油基液壓油或人工合成油,SAE10-50,粘度 100-300SUS，根據運行溫度來 選擇油。詳見手冊 25071 油的種類推薦。

工作油壓：在指定的轉速范圍內，TG-13E 為 1034kPa，TG-17E 為 1379kPa。

 注油量： 通常 1.7L。

 油的過濾：除外供壓力油的類型外，自備獨立油源的執行器均為取下蓋中的油濾清除 對于外供壓力油型式的 TG 執行器（不需機械驅動） 要求外供油壓力 1034~1172 kPa，油質顆粒度不大于 25 微米，管徑參考圖 2 接口尺寸。執行器的流量變化范圍 4 ~ 15L/min。

結構

箱體，泵體和蓋: 鋁質

重量： 約 7 kg

內部部件：鋁、低碳鋼或滲碳鋼 安裝

方向： 垂直或水平安裝

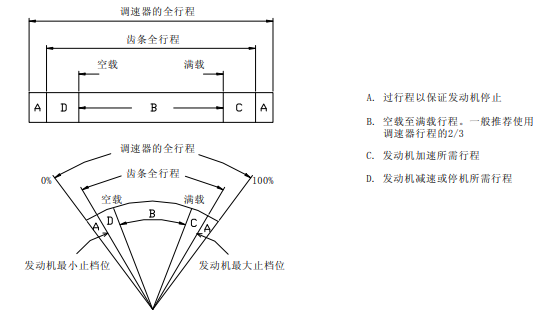

圖3. 推薦使用控制器行程
