產品詳情
? 接口: M5 - G 1/4 ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 彈性 ? 活塞桿: 不可扭轉,帶有前板
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 20 | 25 | 32 | 40 | 50 | |
| 縮回運動的活塞力 | [N] | 148 | 238 | 380 | 665 | 1039 | |
| 伸出運動的活塞力 | [N] | 198 | 309 | 507 | 792 | 1237 | |
| 沖撞能量 | [J] | 0,08 | 0,1 | 0,16 | 0,24 | 0,32 | |
| 重量 | 0 mm行程 | [kg] | 0,101 | 0,14 | 0,216 | 0,334 | 0,547 |
| 10mm行程 | [kg] | 0,021 | 0,028 | 0,039 | 0,045 | 0,07 | |
| 最大行程 | [mm] | 150 | 150 | 150 | 150 | 150 | |
| 工作壓力范圍 | [bar] | 1 - 10 | 1 - 10 | 0,6 - 10 | 0,6 - 10 | 0,6 - 10 | |
| 前蓋板材料 | 黃銅 | 鋁材 | 鋁材 | 鋁材 | 鋁材 | ||
| 防塵圈材料 | 腈－丁二烯－橡膠 | 腈－丁二烯－橡膠 | 聚氨酯 | 聚氨酯 | 聚氨酯 | ||
| 密封件材料 | 腈－丁二烯－橡膠 | 腈－丁二烯－橡膠 | 聚氨酯 | 聚氨酯 | 聚氨酯 | ||
| 活塞- ? | [mm] | 63 | |||||
| 縮回運動的活塞力 | [N] | 1766 | |||||
| 伸出運動的活塞力 | [N] | 1964 | |||||
| 沖撞能量 | [J] | 0,38 | |||||
| 重量 | 0 mm行程 | [kg] | 0,842 | ||||
| 10mm行程 | [kg] | 0,083 | |||||
| 最大行程 | [mm] | 150 | |||||
| 工作壓力范圍 | [bar] | 0,6 - 10 | |||||
| 前蓋板材料 | 鋁材 | ||||||
| 防塵圈材料 | 聚氨酯 | ||||||
| 密封件材料 | 聚氨酯 | ||||||
| 活塞- ? 接口 活塞桿-? | 20 M5 10 | 25 M5 12 | 32 G 1/8 16 | 40 G 1/8 16 | 50 G 1/4 20 | |
 | 行程 5 | R480637940 | R480637948 | R480637956 | R480637964 | R480637972 |
| 10 | R480637941 | R480637949 | R480637957 | R480637965 | R480637973 | |
| 15 | R480637942 | R480637950 | R480637958 | R480637966 | R480637974 | |
| 20 | R480637943 | R480637951 | R480637959 | R480637967 | R480637975 | |
| 25 | R480637944 | R480637952 | R480637960 | R480637968 | R480637976 | |
| 30 | R480637945 | R480637953 | R480637961 | R480637969 | R480637977 | |
| 40 | R480637946 | R480637954 | R480637962 | R480637970 | R480637978 | |
| 50 | R480637947 | R480637955 | R480637963 | R480637971 | R480637979 | |
| 80 | - | - | R480644584 | R480644585 | R480637980 | |
| 100 | - | - | R480641813 | R480644586 | R480637981 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 接口 活塞桿-? | 63 G 1/4 20 | |||||
| 行程 5 | R480637982 | ||||
| 10 | R480637983 | |||||
| 15 | R480637984 | |||||
| 20 | R480637985 | |||||
| 25 | R480637986 | |||||
| 30 | R480637987 | |||||
| 40 | R480637988 | |||||
| 50 | R480637989 | |||||
| 80 | R480637990 | |||||
| 100 | R480637991 | |||||
| 可選擇的行程長度和選配 | |

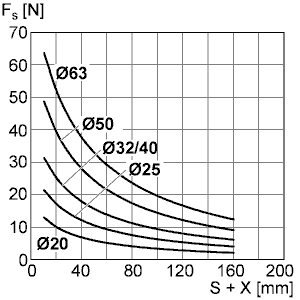

| 最大允許側面力, 動態 | |
 |  |
| X = 作用力與汽缸蓋之間的距離FS = 側向力S = 行程 |

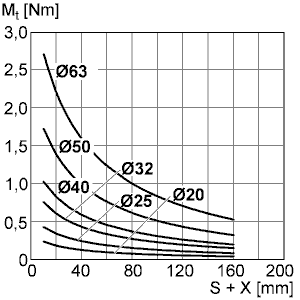

| 最大允許扭矩 | |
 |  |
| X = 作用力與汽缸蓋之間的距離M = 最大允許的扭矩S = 行程 |

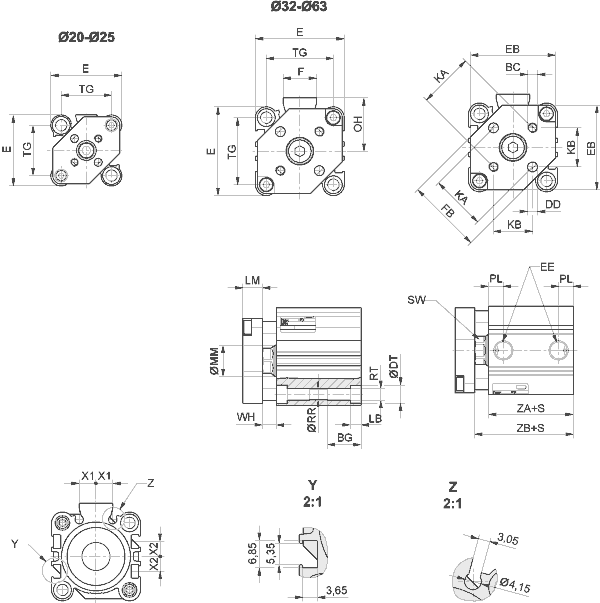

| 規格 | |
 | |
| S = 行程 | |
活塞- ? | BC | BG | ?DD H13 | ?DT | E | EB | EE | F | FB | KA | KB | LB 1) | LM | ?MM f8 |
20 | M4 | 16 | 4 | 9 | 36 | 34 | M5 | - | 26 | 17 ±0,1 | 12 ±0,1 | 5,5 | 8 | 10 |
25 | M5 | 16 | 5 | 9 | 40 | 38 | M5 | - | 30 | 22 ±0,1 | 15,6 ±0,1 | 5,5 | 8 | 12 |
32 | M5 | 16 | 5 | 9 | 45 | 43 | G 1/8 | 17 | 38 | 28 ±0,2 | 19,8 ±0,2 | 5,5 | 10 | 16 |
40 | M5 | 16 | 5 | 9 | 52 | 50 | G 1/8 | 17 | 46 | 33 ±0,2 | 23,3 ±0,2 | 5,5 | 10 | 16 |
50 | M6 | 20 | 6 | 11 | 64 | 62 | G 1/4 | 21 | 58 | 42 ±0,2 | 29,7 ±0,2 | 8 | 12 | 20 |
63 | M6 | 25 | 6 | 14 | 77 | 74 | G 1/4 | 21 | 69 | 50 ±0,2 | 35,4 ±0,2 | 10,5 | 12 | 20 |
...活塞- ? | OH | PL | ?RR | RT | SW | TG | WH | X1 | X2 | ZA±0,2 | ZB±2 |
...20 | - | 5,5 | 5,55 | M6 | 8 | 25,5 ±0,3 | 4,5 ±1,5 | 5,7 | 4,3 | 29,5 | 34 |
...25 | - | 5,5 | 5,55 | M6 | 10 | 28 ±0,3 | 5 ±1,5 | 6 | 5 | 32,5 | 37,5 |
...32 | 27 | 7,5 | 5,55 | M6 | 13 | 34 ±0,3 | 7 ±2 | 8,5 | 7,5 | 33 | 40 |
...40 | 31 | 7,5 | 5,55 | M6 | 13 | 40 ±0,3 | 7 ±2 | 10,8 | 11 | 39,5 | 46,5 |
...50 | 39 | 10,5 | 7,4 | M8 | 17 | 50 ±0,5 | 8 ±2 | 14 | 13 | 40,5 | 48,5 |
...63 | 45,5 | 10,5 | 9,3 | M10 | 17 | 60 ±0,5 | 8 ±2 | 17 | 17 | 46 | 54 |
