產品詳情
| 標準 | ISO 15552 |
| 壓縮空氣連接尺寸 | 內螺紋 |
| 工作壓力范圍 | 1,5 bar / 10 bar |
| 環境溫度范圍 | -20°C / +80°C |
| 介質溫度范圍 | -20°C / +80°C |
| 介質 | 壓縮空氣 |
| 顆粒大小 max. | 50 μm |
| 壓縮空氣中的含油量 | 0 mg/m3 - 5 mg/m3 |
| 確定活塞推力的壓力 | 6,3 bar |
| 材料: |
| 氣缸管子 | 鋁材, 陽極氧化處理 |
| 活塞桿 | 不銹鋼 |
| 前端蓋板 | 鋁材-壓鑄件 |
| 后蓋 | 鋁材-壓鑄件 |
| 密封 | 聚氨酯 |
| 用于活塞桿的特殊螺母 | 鋼, 鍍鋅 |
| 防塵圈 | 聚氨酯 |
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 通過 ATEX 認證的氣缸 可以在網絡配置器中生成。 |
| ■ | ATEX標識：II 2G c IIB T4 II 2D c IP65 T125°C X |
| ■ | ATEX 認證氣缸 的使用溫度范圍為 -20 °C 至 +50 °C. |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 32 | 40 | 50 | 63 | 80 | |
| 縮回運動的活塞力 | [N] | 435 | 660 | 1035 | 1765 | 2855 | |
| 伸出運動的活塞力 | [N] | 505 | 790 | 1235 | 1960 | 3165 | |
| 緩沖長度 | [mm] | 16,5 | 19 | 17 | 16,5 | 19,5 | |
| 緩沖能量 | [J] | 4,8 | 9 | 15 | 27 | 54 | |
| 重量 | 0 mm行程 | [kg] | 0,46 | 0,67 | 1,14 | 1,4 | 2,12 |
| 10mm行程 | [kg] | 0,024 | 0,03 | 0,036 | 0,052 | 0,06 | |
| 最大行程 | [mm] | 1600 | 1900 | 2100 | 2500 | 2800 | |
| 拉桿 | 不銹鋼 | 不銹鋼 | 鋼 鍍鋅 | 鋼 鍍鋅 | 鋼 鍍鋅 | ||
| 活塞- ? | [mm] | 100 | 125 | ||||
| 縮回運動的活塞力 | [N] | 4635 | 7220 | ||||
| 伸出運動的活塞力 | [N] | 4945 | 7725 | ||||
| 緩沖長度 | [mm] | 19,5 | 22 | ||||
| 緩沖能量 | [J] | 88 | 140 | ||||
| 重量 | 0 mm行程 | [kg] | 3,16 | 6,92 | |||
| 10mm行程 | [kg] | 0,065 | 0,21 | ||||
| 最大行程 | [mm] | 2800 | 2750 | ||||
| 拉桿 | 鋼 鍍鋅 | 鋼 鍍鋅 | |||||
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 32 M10x1,25 G 1/8 12 | 40 M12x1,25 G 1/4 16 | 50 M16x1,5 G 1/4 20 | 63 M16x1,5 G 3/8 20 | 80 M20x1,5 G 3/8 25 | |
 | 行程 25 | 0822340001 | 0822341001 | 0822342001 | 0822343001 | 0822344001 |
| 50 | 0822340002 | 0822341002 | 0822342002 | 0822343002 | 0822344002 | |
| 80 | 0822340003 | 0822341003 | 0822342003 | 0822343003 | 0822344003 | |
| 100 | 0822340004 | 0822341004 | 0822342004 | 0822343004 | 0822344004 | |
| 125 | 0822340005 | 0822341005 | 0822342005 | 0822343005 | 0822344005 | |
| 160 | 0822340006 | 0822341006 | 0822342006 | 0822343006 | 0822344006 | |
| 200 | 0822340007 | 0822341007 | 0822342007 | 0822343007 | 0822344007 | |
| 250 | 0822340008 | 0822341008 | 0822342008 | 0822343008 | 0822344008 | |
| 320 | 0822340009 | 0822341009 | 0822342009 | 0822343009 | 0822344009 | |
| 400 | 0822340010 | 0822341010 | 0822342010 | 0822343010 | 0822344010 | |
| 500 | 0822340011 | 0822341011 | 0822342011 | 0822343011 | 0822344011 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 100 M20x1,5 G 1/2 25 | 125 M27x2 G 1/2 32 | ||||
| 行程 25 | 0822345001 | 0822306201 | |||
| 50 | 0822345002 | 0822306202 | ||||
| 80 | 0822345003 | 0822306203 | ||||
| 100 | 0822345004 | 0822306204 | ||||
| 125 | 0822345005 | 0822306205 | ||||
| 160 | 0822345006 | 0822306206 | ||||
| 200 | 0822345007 | 0822306207 | ||||
| 250 | 0822345008 | 0822306208 | ||||
| 320 | 0822345009 | 0822306209 | ||||
| 400 | 0822345010 | 0822306210 | ||||
| 500 | 0822345011 | 0822306211 | ||||
| 可選擇的行程長度和選配 | | |

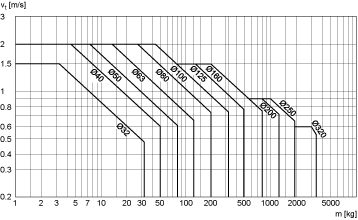

| 阻尼圖 | |
 | |
| v = 活塞速度[m/s] m = 緩沖質量[kg] | |

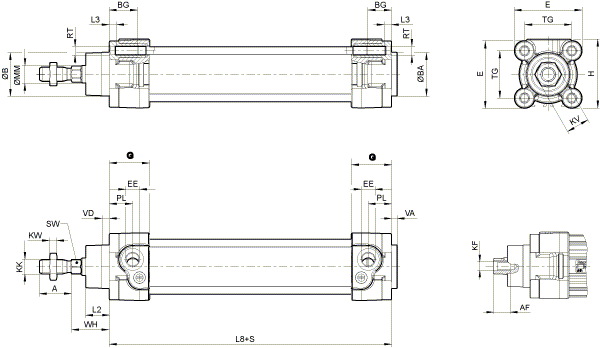

| 規格 | |
 | |
| S = 行程 | |
活塞- ? | A -2 | AF+1 | ?B d11 | ?BA d11 | BG min. | E | EE | G | H | KF | KK |
32 | 22 | 12 | 30 | 30 | 16 | 46,5 | G1/8 | 27,75 | 47,5 | M6 | M10x1,25 |
40 | 24 | 13,5 | 35 | 35 | 16 | 53 | G1/4 | 33,25 | 53 | M8 | M12x1,25 |
50 | 32 | 17 | 40 | 40 | 16 | 65 | G1/4 | 31 | 65 | M10 | M16x1,5 |
63 | 32 | 17 | 45 | 45 | 16 | 75 | G3/8 | 38,25 | 75 | M10 | M16x1,5 |
80 | 40 | 21 | 45 | 45 | 17 | 95 | G3/8 | 38,25 | 95 | M12 | M20x1,5 |
100 | 40 | 21 | 55 | 55 | 17 | 115 | G1/2 | 42,25 | 115 | M12 | M20x1,5 |
125 | 54 | 28 | 60 | 60 | 20 | 140 | G1/2 | 53,85 | 140 | M16 | M27x2 |
...活塞- ? | KV | KW | ?MM f8 | PL | L2 | L3 ±0,5 | L8 | RT | SW | TG | VA -1 |
...32 | 16 | 5 | 12 | 16 | 16,25 | 4,5 | 94±0,4 | M6 | 10 | 32,5±0,5 | 4 |
...40 | 18 | 6 | 16 | 20 | 18,25 | 4,5 | 105±0,7 | M6 | 13 | 38±0,5 | 4 |
...50 | 24 | 8 | 20 | 19 | 25 | 4,5 | 106±0,7 | M8 | 17 | 46,5±0,6 | 4 |
...63 | 24 | 8 | 20 | 24 | 25 | 4,5 | 121±0,8 | M8 | 17 | 56,5±0,7 | 4 |
...80 | 30 | 10 | 25 | 23,5 | 33 | 0 | 128±0,8 | M10 | 22 | 72±0,7 | 4 |
...100 | 30 | 10 | 25 | 25 | 36 | 0 | 138±1 | M10 | 22 | 89±0,7 | 4 |
...125 | 41 | 13,5 | 32 | 33 | 45 | 0 | 160±1 | M12 | 27 | 110±1,1 | 6 |
...活塞- ? | VD | WH | ||||||||||
...32 | 5 | 26±1,4 | ||||||||||
...40 | 5 | 30±1,4 | ||||||||||
...50 | 5 | 37±1,4 | ||||||||||
...63 | 5 | 37±1,8 | ||||||||||
...80 | 5 | 46±1,8 | ||||||||||
...100 | 5 | 51±1,8 | ||||||||||
...125 | 7 | 65±2,2 |
