產品詳情
? 接口: M5 - G 1/8 ? 單作用式，不受壓縮回 ? 緩沖: 彈性 ? 耐腐蝕 ? 集成式鉤形安裝件 ? 活塞桿: 外螺紋 ? 適用于食品行業
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | MR3螺母包含在功過范圍內 |
| 活塞- ? | [mm] | 8 | 10 | 12 | 16 | 20 | |
| 伸出運動的活塞力 | [N] | 26 | 40 | 58 | 90 | 136 | |
| 彈簧力最小-最大 | [N] | 4 - 6 | 6 - 9 | 7 - 13 | 24 - 37 | 28 - 62 | |
| 最大行程 | [mm] | 25 | 25 | 25 | 25 | 25 | |
| 活塞- ? | [mm] | 25 | |||||
| 伸出運動的活塞力 | [N] | 250 | |||||
| 彈簧力最小-最大 | [N] | 28 - 62 | |||||
| 最大行程 | [mm] | 25 | |||||
| 活塞- ? 活塞桿-螺紋 接口 | 8 M4 M5 | 10 M4 M5 | 12 M6 M5 | 16 M6 M5 | 20 M8 G 1/8 | |
 | 行程 25 | 1326108020 | 1326110020 | 1326112020 | 1326116020 | 1326120020 |
| 活塞- ? 活塞桿-螺紋 接口 | 25 M10x1,25 G 1/8 | |||||
| 行程 25 | 1326125020 |
| 重量 | 活塞- ? | 8 | 10 | 12 | 16 | 20 |
 | 行程 25 | 0,043 | 0,046 | 0,072 | 0,08 | 0,14 |
| 重量 | 活塞- ? | 25 | ||||
| 行程 25 | 0,18 |

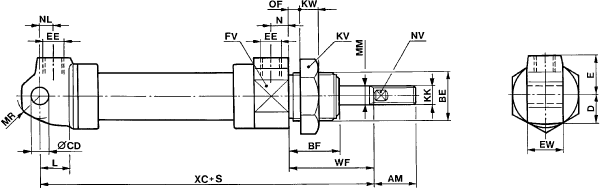

| 規格 | |
 | |
| S = 行程 | |
活塞- ? | AM +0 -2 | BE | BF | CD H11 | D | E | EE | EW d13 | FV | KK | KV | KW |
8 | 12 | M12x1,25 | 14 | 4 | 7,5 | 12 | M5 | 8 | 14 | M4 | 17 | 7 |
10 | 12 | M12x1,25 | 14 | 4 | 8 | 12 | M5 | 8 | 16 | M4 | 17 | 7 |
12 | 16 | M16x1,5 | 20 | 6 | 10 | 13,5 | M5 | 12 | 20 | M6 | 24 | 7 |
16 | 16 | M16x1,5 | 20 | 6 | 12 | 14 | M5 | 12 | 24 | M6 | 24 | 7 |
20 | 20 | M22x1,5 | 22 | 8 | 15 | 18 | G 1/8 | 16 | 30 | M8 | 30 | 8 |
25 | 27 | M22x1,5 | 22 | 8 | 17 | 18 | G 1/8 | 16 | 34 | M10x1,25 | 30 | 8 |
...活塞- ? | L | MM | MR | N | NL | NV | OF 1) | WF ±1,2 | XC ±1 | |||
...8 | 7 | 4 | 5 | 5 | 12 | 3 | 4,5 | 16 | 114 | |||
...10 | 7 | 4 | 5 | 5 | 12 | 3 | 4,5 | 16 | 114 | |||
...12 | 9 | 6 | 7,5 | 5 | 7 | 4 | 10 | 22 | 112 | |||
...16 | 9 | 6 | 7,5 | 5 | 6 | 4 | 10 | 22 | 108 | |||
...20 | 12 | 8 | 10 | 8 | 7 | 6 | 10 | 24 | 123 | |||
...25 | 12 | 10 | 10 | 8 | 6,5 | 8 | 10 | 23 | 127 |
