? 設計版本：短型設計 ? 接口: G 1/8 - G 3/8 ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 彈性, 設置已確定 ? 帶有耳軸安裝件 ? 活塞桿: 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 磁性傳感器必需的緊固零件 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 32 | 40 | 50 | 63 | ||
| 縮回運動的活塞力 | [N] | 435 | 660 | 1035 | 1765 | ||
| 伸出運動的活塞力 | [N] | 505 | 790 | 1235 | 1960 | ||
| 沖撞能量 | [J] | 0,8 | 1,04 | 1,28 | 1,5 | ||
| 重量 | 0 mm行程 | [kg] | 0,3 | 0,56 | 0,88 | 1,63 | |
| 10mm行程 | [kg] | 0,015 | 0,024 | 0,04 | 0,044 | ||
| 最大行程 | [mm] | 1200 | 1200 | 1200 | 1200 | ||
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 32 M10x1,25 G 1/8 12 | 40 M12x1,25 G 1/4 16 | 50 M16x1,5 G 1/4 20 | 63 M16x1,5 G 3/8 20 | ||
 | 行程 25 | R412020640 | R412020651 | R412020662 | R412020673 | |
| 50 | R412020641 | R412020652 | R412020663 | R412020674 | ||
| 80 | R412020642 | R412020653 | R412020664 | R412020675 | ||
| 100 | R412020643 | R412020654 | R412020665 | R412020676 | ||
| 125 | R412020644 | R412020655 | R412020666 | R412020677 | ||
| 160 | R412020645 | R412020656 | R412020667 | R412020678 | ||
| 200 | R412020646 | R412020657 | R412020668 | R412020679 | ||
| 250 | R412020647 | R412020658 | R412020669 | R412020680 | ||
| 320 | R412020648 | R412020659 | R412020670 | R412020681 | ||
| 400 | R412020649 | R412020660 | R412020671 | R412020682 | ||
| 500 | R412020650 | R412020661 | R412020672 | R412020683 | ||
| 可選擇的行程長度和選配 |  | | | |

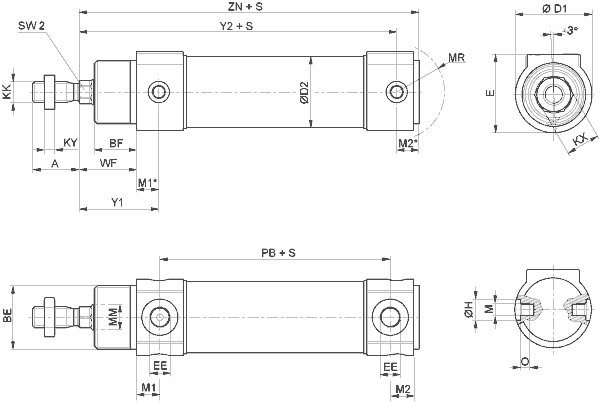

| 規格 | |
 | |
| S = 行程 | |
活塞- ? | A | BE | BF | ? D1 | ? D2 | E | EE | ? H | KK | KX | KY | M |
32 | 22 | M30x1,5 | 20 | 36 | 33,5 | 37 | G 1/8 | 10 | M10x1,25* | 16 | 5 | M6x0,5 |
40 | 24 | M38x1.5 | 23 | 45 | 41,5 | 45 | G 1/4 | 12 | M12x1,25* | 19 | 6 | M6x0,5 |
50 | 32 | M45x1,5 | 24 | 55 | 52,5 | 55 | G 1/4 | 14 | M16x1,5 | 24 | 8 | M8x0,75 |
63 | 32 | M45x1,5 | 26,5 | 69 | 64,5 | 69 | G 3/8 | 16 | M16x1,5 | 24 | 8 | M8x0,75 |
...活塞- ? | ? MM f8 | M1 | M1* | M2 | M2* | MR | O | PB | SW2 | WF | Y1 | Y2 | ZN |
...32 | 12 | 11 | 10,5 | 11 | 10,5 | 22,5 | 4,5 | 58,5 | 10 | 27 | 37,5 | 99,5 | 110 |
...40 | 16 | 11,5 | 12 | 11,5 | 12,5 | 25,5 | 4,5 | 76 | 13 | 32 | 43 | 120 | 132,5 |
...50 | 20 | 11,5 | 10 | 11,5 | 12,5 | 31 | 7,5 | 75,5 | 17 | 33,5 | 43,5 | 122 | 134,5 |
...63 | 20 | 13,5 | 16 | 13,5 | 11,5 | 37,5 | 7,5 | 79 | 17 | 36,5 | 52,5 | 134 | 145,5 |
