產品詳情
? 接口: M5 - G 1/8 ? 單作用式，不受壓伸出 ? 帶磁性活塞 ? 緩沖: 彈性 ? 活塞桿: 內螺紋, 可選耐熱的
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 耐熱型號的防塵圈和密封材料（環境溫度：-10 °C/+120 °C）為氟橡膠。 |
| ■ | 更多選項可在網上配置器生成。 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 16 | 20 | 25 | 32 | 40 | |
| 縮回運動的活塞力 | [N] | 12 | 13 | 25 | 35 | 43 | |
| 伸出運動的活塞力 | [N] | 115 | 185 | 284 | 472 | 749 | |
| 沖撞能量 | [J] | 0,11 | 0,15 | 0,2 | 0,4 | 0,52 | |
| 重量 | 0 mm行程 | [kg] | 0,07 | 0,098 | 0,143 | 0,223 | 0,333 |
| 10mm行程 | [kg] | 0,014 | 0,02 | 0,02 | 0,03 | 0,04 | |
| 最大行程 | [mm] | 25 | 25 | 25 | 25 | 25 | |
| 工作壓力范圍 | [bar] | 1,5 - 10 | 1,5 - 10 | 1,5 - 10 | 1,3 - 10 | 1,3 - 10 | |
| 防塵圈材料 | - | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | ||
| 密封件材料 | 腈－丁二烯－橡膠 | 腈－丁二烯－橡膠 | 腈－丁二烯－橡膠 | 聚氨酯 | 聚氨酯 | ||
| 活塞- ? | [mm] | 50 | 63 | 80 | 100 | ||
| 縮回運動的活塞力 | [N] | 82 | 82 | 105 | 215 | ||
| 伸出運動的活塞力 | [N] | 1155 | 1882 | 3062 | 4733 | ||
| 沖撞能量 | [J] | 0,64 | 0,75 | 0,75 | 1 | ||
| 重量 | 0 mm行程 | [kg] | 0,446 | 0,757 | 1,318 | 2,276 | |
| 10mm行程 | [kg] | 0,05 | 0,08 | 0,11 | 0,14 | ||
| 最大行程 | [mm] | 25 | 25 | 25 | 25 | ||
| 工作壓力范圍 | [bar] | 1 - 10 | 1 - 10 | 1 - 10 | 1 - 10 | ||
| 防塵圈材料 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | |||
| 密封件材料 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | |||
| 活塞- ? 活塞桿-螺紋 接口 | 16 M4 M5 | 20 M6 M5 | 25 M6 M5 | 32 M8 G 1/8 | 40 M8 G 1/8 | |
 | 行程 5 | 0822490100 | 0822491100 | 0822492100 | 0822493100 | 0822494100 |
| 10 | 0822490101 | R480660211 | 0822492101 | 0822493101 | 0822494101 | |
| 15 | 0822490102 | 0822491102 | 0822492102 | 0822493102 | 0822494102 | |
| 20 | 0822490103 | 0822491103 | 0822492103 | 0822493103 | 0822494103 | |
| 25 | 0822490104 | 0822491104 | 0822492104 | 0822493104 | 0822494104 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 | 50 M10 G 1/8 | 63 M10 G 1/8 | 80 M12 G 1/8 | 100 M16 G 1/8 | ||
| 行程 5 | 0822495100 | 0822496100 | 0822497100 | 0822498100 | |
| 10 | 0822495101 | 0822496101 | 0822497101 | 0822498101 | ||
| 15 | 0822495102 | 0822496102 | 0822497102 | 0822498102 | ||
| 20 | 0822495103 | 0822496103 | 0822497103 | 0822498103 | ||
| 25 | 0822495104 | 0822496104 | 0822497104 | 0822498104 | ||
| 可選擇的行程長度和選配 | | | | |

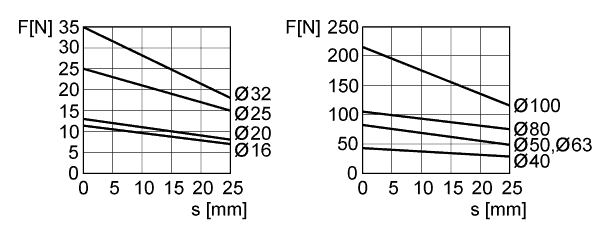

| 伸出運動的活塞力 | |
 | |
| F = 彈力，s = 沖程 | |

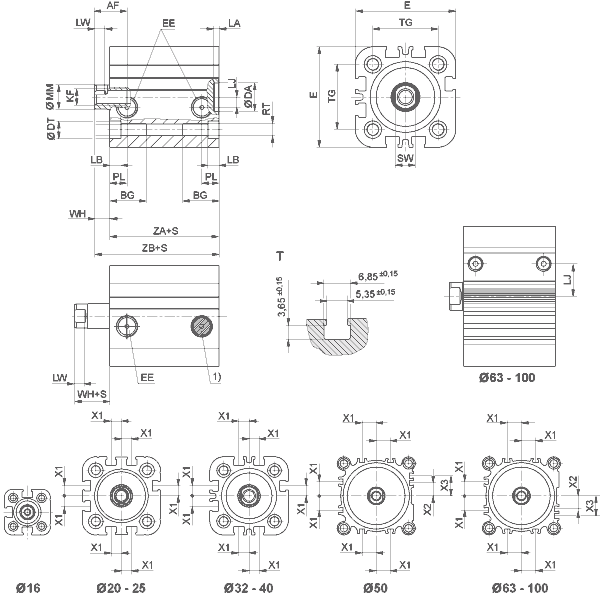

| 規格 | |
 | |
| S = 行程 | |
| T = 傳感器槽視圖 | |
活塞- ? | AF | BG *) | DA H11 | DT H13 | E | EE | KF | LA | LB | LJ | LW | MM f8 | PL |
16 | 10 | 14,5 | 10 | 6 | 29,5 | M5 | M4 | 2,5 | 3,5 | 2,5 | 2,8 | 8 | 7,5 |
20 | 12 | 15,5 | 12 | 7,5 | 36 | M5 | M6 | 2,5 | 4,5 | 4,5 | 3,7 | 10 | 7,5 |
25 | 12 | 15,5 | 12 | 8 | 40 | M5 | M6 | 2,5 | 4,4 | 5 | 3,7 | 10 | 7,5 |
32 | 12 | 18 | 14 | 8,6 | 50 | G 1/8 | M8 | 2,5 | 5,5 | 5,1 | 5 | 12 | 8,5 |
40 | 12 | 18 | 14 | 9 | 58 | G 1/8 | M8 | 2,5 | 5,5 | 9,6 | 5 | 12 | 8,5 |
50 | 16 | 24 | 18 | 11 | 68 | G 1/8 | M10 | 2,5 | 2 | 8,5 | 5,7 | 16 | 8,5 |
63 | 16 | 24 | 18 | 11 | 80 | G 1/8 | M10 | 2,5 | 2 | 17,8 | 5,7 | 16 | 8,5 |
80 | 20 | 28 | 23 | 14 | 99 | G 1/8 | M12 | 3 | 1 | 22,9 | 7 | 20 | 8,3 |
100 | 26 | 27,5 | 28 | 15 | 120 | G 1/8 | M16 | 3 | 3,5 | 26,5 | 7,5 | 25 | 9,7 |
...活塞- ? | RT | SW | TG | WH | X1 | X2 | X3 | ZA +S | ZB+S | ||
...16 | M4 | 7 | 18 ±0,4 | 4,5 | – | – | – | 38 | 43 0/+1,2 | ||
...20 | M5 | 8 | 22 ±0,4 | 5 | 4,2 | – | – | 38 | 43 0/+1,4 | ||
...25 | M5 | 8 | 26 ±0,4 | 5,5 | 4,5 | – | – | 38 | 45 0/+1,6 | ||
...32 | M6 | 10 | 32 ±0,5 | 7 | 6,5 | – | – | 44 | 51 0/+1,6 | ||
...40 | M6 | 10 | 42 ±0,5 | 7 | 11 | – | – | 45 | 52 0/+1,6 | ||
...50 | M8 | 13 | 50 ±0,6 | 7,5 | 13 | 4 | 13 | 45,5 | 53 0/+1,6 | ||
...63 | M8 | 13 | 62 ±0,7 | 8 | 18 | 12 | 21 | 49 | 57 ±2 | ||
...80 | M10 | 16 | 82 ±0,7 | 9,5 | 18 | 16,5 | 25,5 | 54,5 | 64 ±2 | ||
...100 | M10 | 21 | 103 ±0,7 | 10,5 | 20 | 20 | 29 | 66,5 | 77 ±2 |
