產品詳情
? 雙作用式 ? 帶磁性活塞 ? 緩沖: 氣動, 可調節的 ? 活塞桿: 穿越的, 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 直徑 25 未根據 ISO 6431 標準執行 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 25 | 32 | 40 | 50 | 63 | |
| 縮回運動的活塞力 | [N] | 230 | 420 | 640 | 990 | 1680 | |
| 伸出運動的活塞力 | [N] | 230 | 420 | 640 | 990 | 1680 | |
| 緩沖長度 | [mm] | 11 | 13,5 | 15 | 17 | 16,5 | |
| 緩沖能量 | [J] | 2,3 | - | - | - | - | |
| 重量 | 0 mm行程 | [kg] | 0,35 | 0,52 | 0,88 | 1,3 | 2 |
| 10mm行程 | [kg] | 0,028 | 0,03 | 0,048 | 0,067 | 0,079 | |
| 可選擇的行程長度和選配 |  | | | | | ||
| 活塞- ? | [mm] | 80 | 100 | ||||
| 縮回運動的活塞力 | [N] | 2720 | 4230 | ||||
| 伸出運動的活塞力 | [N] | 2720 | 4230 | ||||
| 緩沖長度 | [mm] | 19,5 | 22 | ||||
| 緩沖能量 | [J] | - | - | ||||
| 重量 | 0 mm行程 | [kg] | 3 | 4,3 | |||
| 10mm行程 | [kg] | 0,11 | 0,14 | ||||
| 可選擇的行程長度和選配 | | | |||||

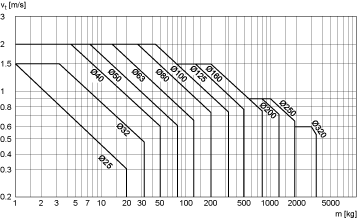

| 阻尼圖 | |
 | |
| V =速度 [m/s] | |
| m = 質量 | |

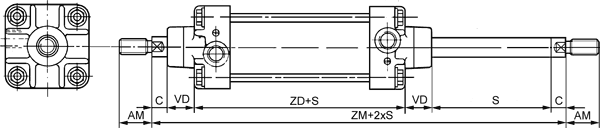

| 規格 | |
 | |
| S = 行程 | |
? | C | AM | VD | ZM | ZD | ||||||||
25 | 8 | 22 | 16 | 122 | 74 | ||||||||
32 | 10 | 22 | 16 | 146 | 94 | ||||||||
40 | 13 | 24 | 20 | 165 | 99 | ||||||||
50 | 15 | 32 | 23 | 180 | 104 | ||||||||
63 | 14 | 32 | 27 | 195 | 112 | ||||||||
80 | 16 | 40 | 32 | 220 | 124 | ||||||||
100 | 16 | 40 | 37 | 240 | 134 |
