產品詳情
? 接口: G 3/4 - G 1 ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 氣動, 可調節的 ? 活塞桿: 外螺紋 ? ATEX 中可選
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 磁性傳感器必需的緊固零件 |
| ■ | 通過 ATEX 認證的氣缸 可以在網絡配置器中生成。 |
| ■ | ATEX標識：II 2G c IIB T4 II 2D c IP65 T125°C X |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 160 | 200 | 250 | 320 | ||
| 縮回運動的活塞力 | [N] | 11650 | 18640 | 29124 | 47778 | ||
| 伸出運動的活塞力 | [N] | 12436 | 19416 | 30337 | 49705 | ||
| 緩沖長度 | [mm] | 50 | 50 | 64 | 55 | ||
| 緩沖能量 | [J] | 160 | 170 | 180 | 190 | ||
| 重量 | 0 mm行程 | [kg] | 12,5 | 15,67 | 25,87 | 46,89 | |
| 10mm行程 | [kg] | 0,21 | 0,21 | 0,38 | 0,61 | ||
| 最大行程 | [mm] | 2700 | 2700 | 2500 | 2500 | ||
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 160 M36x2 G 3/4 40 | 200 M36x2 G 3/4 40 | 250 M42x2 G 1 50 | 320 M48x2 G 1 63 | ||
 | 行程 25 | R480627295 | R480627367 | R480627451 | R480627463 | |
| 50 | R480627296 | R480627368 | R480627452 | R480630857 | ||
| 80 | R480627297 | R480627369 | R480627453 | R480627465 | ||
| 100 | R480627298 | R480627370 | R480627454 | R480627466 | ||
| 125 | R480627299 | R480627371 | R480627455 | R480627467 | ||
| 160 | R480627300 | R480627372 | R480627456 | R480627468 | ||
| 200 | R480627301 | R480627373 | R480627457 | R480627469 | ||
| 250 | R480627302 | R480627374 | R480627458 | R480627470 | ||
| 320 | R480627303 | R480627375 | R480627459 | R480627471 | ||
| 400 | R480627304 | R480627376 | R480627460 | R480627472 | ||
| 500 | R480627305 | R480627377 | R480627461 | R480627473 | ||
| 可選擇的行程長度和選配 |  | | | |
| 阻尼圖 | |
 | |
| v = 活塞速度[m/s] m = 緩沖質量[kg] | |

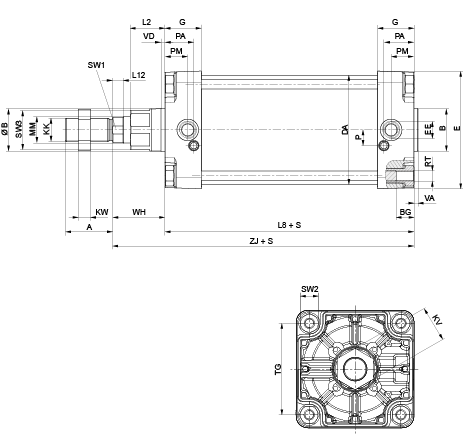

| 規格 | |
 | |
| S = 行程 | |
活塞- ? | A | B | ?B | BG | DA | E | EE | G | KK | KV | KW | L2 | L8 |
160 | 72 | 65 | 65 | 24 | 167 | 180 | G 3/4 | 56 | M36x2 | 55 | 18 | 53 | 180 |
200 | 72 | 75 | 75 | 24 | 210 | 220 | G 3/4 | 54 | M36x2 | 55 | 18 | 56 | 180 |
250 | 84 | 90 | 90 | 25 | 262 | 280 | G 1 | 59,5 | M42x2 | 65 | 21 | 67 | 200 |
320 | 96 | 110 | 110 | 28 | 336 | 350 | G 1 | 61,5 | M48x2 | 75 | 24 | 76 | 220 |
...活塞- ? | L12 | MM | P | PA | PM | RT | SW1 | SW2 | SW3 | TG | VA | VD | WH |
...160 | 16 | 40 | 24 | 45 | 35 | M16 | 36 | 27 | 60 | 140 | 6 | 6 | 80 |
...200 | 16 | 40 | 22,5 | 42 | 30 | M16 | 36 | 27 | 60 | 175 | 6 | 6 | 95 |
...250 | 20 | 50 | 29 | 46 | 32,8 | M20 | 46 | 41 | 80 | 220 | 10 | 31 | 105 |
...320 | 23,25 | 63 | 30 | 48 | 37 | M24 | 55 | 50 | 95 | 270 | 10 | 34 | 120 |
...活塞- ? | ZJ | |||||||||||
...160 | 260 | |||||||||||
...200 | 275 | |||||||||||
...250 | 305,3 | |||||||||||
...320 | 340,5 |
