產品詳情
? ?6 - 32 mm ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 彈性
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 適用于活塞直徑 ? 6: 磁性傳感器必需的緊固零件 |
| ■ | 傳感器固定設備僅用于活塞 ? 6 的安裝 |
| 活塞- ? | [mm] | 2x6 | 2x10 | 2x16 | 2x20 | 2x25 | |
| 接口 | M5 | M5 | M5 | M5 | M5 | ||
| 工作壓力范圍 | [bar] | 2 - 7 | 2 - 7 | 1,5 - 7 | 1,5 - 7 | 1,5 - 7 | |
| 縮回運動的活塞力 | [N] | 19 | 63 | 189 | 296 | 475 | |
| 伸出運動的活塞力 | [N] | 35 | 98 | 253 | 395 | 618 | |
| 最大速度 | [m/s] | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| 已經入最大提升設定 | [mm] | -5 | -5 | -5 | -5 | -5 | |
| 最大緩沖能量 | [J] | 0,003 | 0,03 | 0,11 | 0,17 | 0,23 | |
| 重量 | 10 mm行程 | [kg] | 0,06 | 0,125 | 0,26 | 0,4 | 0,58 |
| 10mm行程 | [kg] | 0,012 | 0,018 | 0,027 | 0,036 | 0,051 | |
| 緩沖 | - | 彈性 | 彈性 | 彈性 | 彈性 | ||
| 前端蓋板 | 鋁材 陽極氧化處理 | 鋼 鍍鎳 | 鋼 鍍鎳 | 鋼 鍍鎳 | 鋼 鍍鎳 | ||
| 后蓋 | 聚甲醛 | 聚甲醛 | 聚甲醛 | 聚甲醛 | 聚甲醛 | ||
| 活塞桿 | 不銹鋼 | 鋼 淬火的 | 鋼 淬火的 | 鋼 淬火的 | 鋼 淬火的 | ||
| 活塞- ? | [mm] | 2x32 | |||||
| 接口 | G 1/8 | ||||||
| 工作壓力范圍 | [bar] | 1,5 - 7 | |||||
| 縮回運動的活塞力 | [N] | 759 | |||||
| 伸出運動的活塞力 | [N] | 1012 | |||||
| 最大速度 | [m/s] | 0,5 | |||||
| 已經入最大提升設定 | [mm] | -5 | |||||
| 最大緩沖能量 | [J] | 0,28 | |||||
| 重量 | 10 mm行程 | [kg] | 1380 | ||||
| 10mm行程 | [kg] | 0,093 | |||||
| 緩沖 | 彈性 | ||||||
| 前端蓋板 | 鋼 鍍鎳 | ||||||
| 后蓋 | 鋁材 陽極氧化處理 | ||||||
| 活塞桿 | 鋼 淬火的 | ||||||
| 活塞- ? 接口 | 6 M5 | 10 M5 | 16 M5 | 20 M5 | 25 M5 | |
 | 行程 10 | R402000794 | R402000799 | R402000806 | R402000816 | R402000826 |
| 20 | R402000795 | R402000800 | R402000807 | R402000817 | R402000827 | |
| 30 | R402000796 | R402000801 | R402000808 | R402000818 | R402000828 | |
| 40 | R402000797 | R402000802 | R402000809 | R402000819 | R402000829 | |
| 50 | R402000798 | R402000803 | R402000810 | R402000820 | R402000830 | |
| 60 | - | R402000804 | R402000811 | R402000821 | R402000831 | |
| 70 | - | R402000805 | R402000812 | R402000822 | R402000832 | |
| 80 | - | - | R402000813 | R402000823 | R402000833 | |
| 90 | - | - | R402000814 | R402000824 | R402000834 | |
| 100 | - | - | R402000815 | R402000825 | R402000835 | |
| 活塞- ? 接口 | 32 G 1/8 | |||||
| 行程 10 | R402000836 | ||||
| 20 | R402000837 | |||||
| 30 | R402000838 | |||||
| 40 | R402000839 | |||||
| 50 | R402000840 | |||||
| 60 | R402000841 | |||||
| 70 | R402000842 | |||||
| 80 | R402000843 | |||||
| 90 | R402000844 | |||||
| 100 | R402000845 |

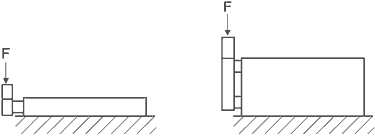

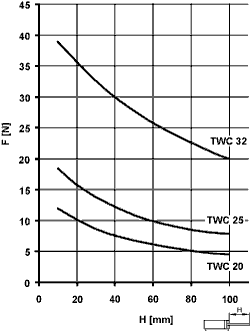

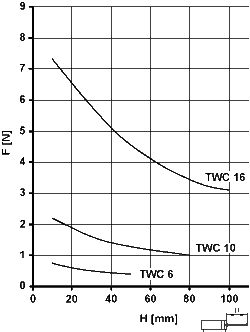

| 與行程長度有關的最大的橫向力F |
 |
| ? 6 - 16 | ? 20 - 32 |
 |  |

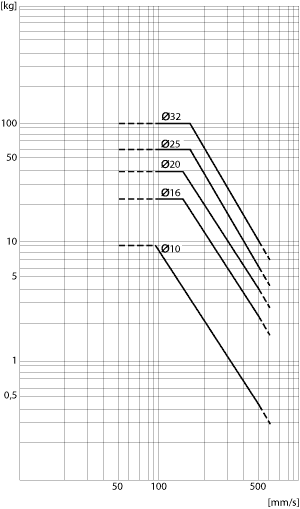

| 最大可移動質量與速度關系 |
 |

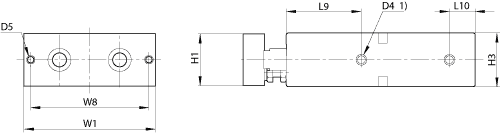

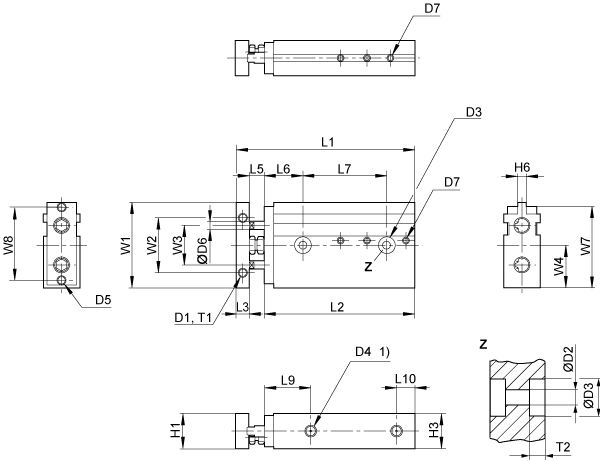

| TWC 06 | |
 | |
| 1) 壓縮空氣連接尺寸 | |
| T1 =螺紋深度 | |
活塞- ? | D1 | T1 | ? D2 | ? D3 | T2 | D4 | D5 | ? D6 | D7 | H1 | H3 |
6 | 2xM3 | 4 | 3,4 | 6 | 3,3 | M5 | 2xM3 | 4 | M2,6 | 13 | 14 |
...活塞- ? | H6 | L1 1) | L2±0,3 S=10 2) | L2±0,3 S=20 2) | L2±0,3 S=30 2) | L2±0,3 S=40 2) | L2±0,3 S=50 2) | L3 | L5 | L6 | L7 1) | L9 | L10 |
...6 | 3,8 | 49 ±0,9 | 49 | 59 | 69 | 79 | 89 | 5 | 5 | 15 | 13 ±0,2 | 18,5 | 7,5 |
...活塞- ? | W1 | W2 | W3 | W4 | W7 | W8 | ||||||
...6 | 32 | 21 ±0,2 | 15 | 16,5 | 32,5 | 27 ±0,2 |

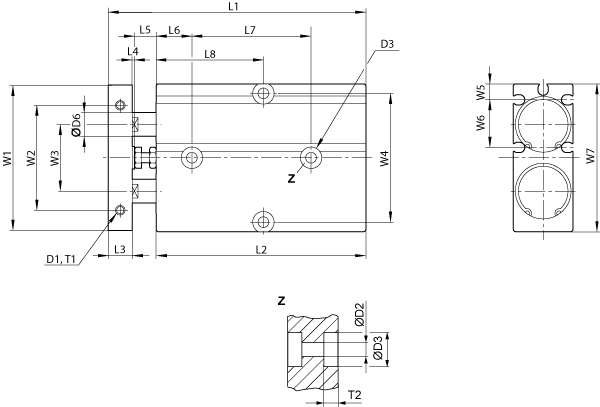

| TWC 10 - 32 |
 |
 | |
| 1) 壓縮空氣連接尺寸 | |
| T1 =螺紋深度 | |
活塞- ? | D1 | T1 | ? D2 | ? D3 | T2 | D4 | D5 | ? D6 | H1 | H3 | L1 ±0,8 1) | L2±0,2 S=10 2) |
10 | 2xM3 | 4 | 3,4 | 6 | 5 | M5 | 2xM3 | 6 | 16 | 17 | 68 | 66 |
16 | 2xM4 | 5 | 4,5 | 8 | 5,5 | M5 | 2xM4 | 8 | 20 | 21 | 78 | 73 |
20 | 2xM4 | 5 | 4,5 | 8 | 5,5 | M5 | 2xM4 | 10 | 24 | 25 | 88 | 78 |
25 | 2xM5 | 6 | 4,5 | 9 | 6 | M5 | 2xM4 | 12 | 29 | 30 | 91 | 82 |
32 | 2xM8 | 10 | 5,5 | 9,5 | 10,5 | G 1/8 | 2xM6 | 16 | 38 | 40 | 118 | 98 |
...活塞- ? | L2±0,2 S=20 2) | L2±0,2 S=30 2) | L2±0,2 S=40 2) | L2±0,2 S=50 2) | L2±0,2 S=60 2) | L2±0,2 S=70 2) | L2±0,2 S=80 2) | L2±0,2 S=90 2) | L2±0,2 S=100 2) | L3 | L4 |
...10 | 76 | 86 | 96 | 106 | 116 | 126 | 5 | 1 | |||
...16 | 83 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 8 | 1 |
...20 | 88 | 98 | 108 | 118 | 128 | 138 | 148 | 158 | 168 | 10 | 1 |
...25 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 10 | 1 |
...32 | 108 | 118 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 17 | 1 |
...活塞- ? | L5 | L6 | L7 ±0,2 1) | L8 ±0,2 S=10 2) | L8 ±0,2 S=20 2) | L8 ±0,2 S=30 2) | L8 ±0,2 S=40 2) | L8 ±0,2 S=50 2) | L8 ±0,2 S=60 2) | L8 ±0,2 S=70 2) | L8 ±0,2 S=80 2) |
...10 | 6 | 15 | 25 | 25 | 40 | 45 | 50 | 55 | 60 | 65 | |
...16 | 6 | 15 | 30 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
...20 | 9 | 15 | 30 | 45 | 45 | 45 | 50 | 55 | 60 | 65 | 70 |
...25 | 8 | 15 | 40 | 50 | 50 | 50 | 55 | 60 | 65 | 70 | 75 |
...32 | 12 | 17 | 45 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 |
...活塞- ? | L8 ±0,2 S=90 2) | L8 ±0,2 S=100 2) | L9 | L10 | W1 | W2 ±0,2 | W3 | W4 ±0,2 | W5 | W6 | W7 | W8 ±0,2 |
...10 | 32 | 10 | 41 | 26 | 18 | 34 | 5 | 14 | 42 | 34 | ||
...16 | 80 | 85 | 32 | 10 | 53 | 34 | 24 | 47 | 5,7 | 18,5 | 54 | 47 |
...20 | 75 | 80 | 35 | 12 | 61 | 44 | 28 | 55 | 6,8 | 20 | 62 | 55 |
...25 | 80 | 85 | 40 | 12 | 72 | 56 | 34 | 66 | 8,3 | 22,5 | 73 | 66 |
...32 | 95 | 100 | 46 | 15 | 94 | 72 | 42 | 83 | 10,1 | 34 | 96 | 83 |
