產品詳情
? 接口: G 1/4 - G 1/2 ? 單作用式，不受壓縮回 ? 活塞桿: 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 當行程為40、50、80 mm時，公差為：± 3 mm |
| ■ | 當行程為100 mm時，公差為：+6/-1 mm |
| 活塞- ? | [mm] | 60 | 85 | 250 | |||
| 伸出運動的活塞力 | [N] | 1600 | 3000 | 25000 | |||
| 彈簧力最小-最大 | [N] | 130 - 320 | 130 - 1423,487544 | 900 - 2750 | |||
| 活塞- ? 活塞桿-螺紋 接口 | 60 M12x1,25 G 1/4 | 60 M12 G 1/4 | 85 M12x1,25 G 1/4 | 85 M12 G 1/4 | 250 M24 G 1/2 | |
 | 行程 80 | 1022100000 | 1027100000 | 1022200000 | 1027200000 | - |
| 100 | - | - | - | - | 1027300000 | |
| 活塞- ? 活塞桿-螺紋 接口 | 250 M24x2 G 1/2 | |||||
| 行程 80 | - | ||||
| 100 | 1022300000 |
| 重量 | 活塞- ? | 60 | 85 | 250 | ||
 | 行程 80 | 1 | 1,5 | - | ||
| 100 | - | - | 22,2 |

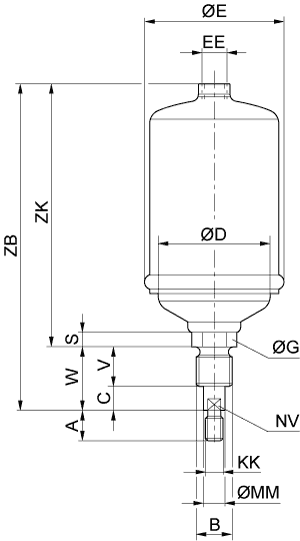

| 規格 |
 |
活塞- ? | A | B | C | D | E | G | S | V | W | Y | EE | KK | MM |
60 | 24 | M 24 | 11 | 54 | 66 | 30 | 18 | 30 | 41 | – | G 1/4 | M12 | 14 |
85 | 24 | M24 | 11 | 77 | 93 | 30 | 18 | 30 | 41 | – | G 1/4 | M12 | 14 |
250 | 48 | M48x3 | 20 | 56 | 268 | 50 | 33 | 40 | 60 | – | G 1/2 | M24 | 28 |
...活塞- ? | NV | PB | ZB | ZK | ||||||||
...60 | 12 | – | 222 | 181 | ||||||||
...85 | 12 | – | 222 | 181 | ||||||||
...250 | 25 | – | 385 | 325 |
