系列 BCP

立即咨詢

楊小姐0755-83144390

產品詳情

產品詳細參數

? 1個 ? 行程: 34 - 107 mm

技術備注
■	確保通過末端擋塊遵守最小高度 H 以及最大高度 H。
■	運行高度 ≥ Hmax 時使用：只能在與 AVENTICS 協商后
■	有關震動隔離器的信息參見“技術信息”
■	固定力降低，當溫度超過: 50 °C

壓縮空氣連接尺寸 G	最大有效行程	頂蓋直-徑	最小徑向安裝空間	重量	力，最小-最大	圖片	注	物料號
	[mm]	[mm]	[mm]	[kg]	[kN]
G 1/8	50	90	160	0,9	2,5 - 5,5	Fig. 1	-	0822419001
G 1/4	34	108	165	1,2	3,5 - 6,9	Fig. 2	-	R412010198
G 1/4	54	108	180	1,2	4,5 - 7,5	Fig. 2	-	0822419002
G 1/4	79	114	225	1,4	4,3 - 10,9	Fig. 2	-	R412010199
G 3/4	75	141	230	2	6,1 - 13,6	Fig. 2	-	0822419003
G 3/4	107	141	250	1,9	7 - 14	Fig. 2	1)	R412010197
G 3/4	74	161	265	2,3	9,3 - 17,3	Fig. 3	-	0822419004
G 3/4	89	228	340	4,1	19,4 - 33,3	Fig. 3	-	1933091000
G 3/4	104	287	400	5,9	26,1 - 50	Fig. 4	-	1938091000

1) 達到最小高度 H 時可能未超過輪緣高度 W。如果在產品中選中比蓋板直徑大的平坦的安裝面，將提高沖程起點的回復力和動力輸出。此時，通過安裝面擠壓橡膠波紋管。該產品所需的上部空間較大，在少數情況下可能存在不便。任何情況下，數據頁內的數據都適用于使用波紋蓋面尺寸的安裝面。

皮腔結構

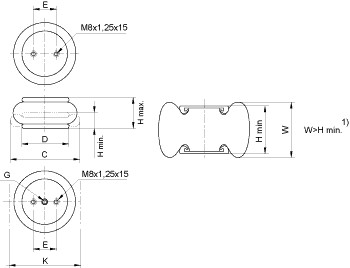

Fig. 1

1) 固定孔中的通風接口

物料號	壓縮空氣連接尺寸 G	H min. [mm]	H max. [mm]	C [mm]	D [mm]	E ±0,5 [mm]	K [mm]	最小回復力(回彈力) [N]
0822419001	G 1/8	50	100	145	90	20	160	120

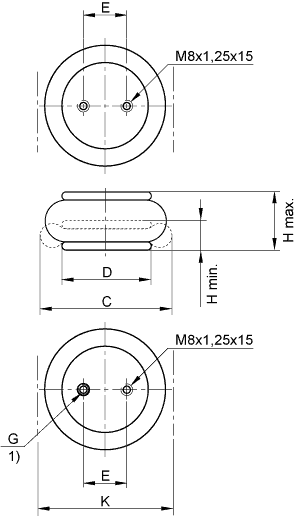

Fig. 2

物料號	壓縮空氣連接尺寸 G	H min. [mm]	H max. [mm]	C [mm]	D [mm]	E ±0,5 [mm]	K [mm]	最小回復力(回彈力) [N]
R412010198	G 1/4	51	85	150	108	44,5	165	250
0822419002	G 1/4	51	105	165	108	44,5	180	200
R412010199	G 1/4	51	130	210	114	44,5	225	45
0822419003	G 3/4	50	125	215	141	70	230	200
R412010197	G 3/4	51	158	235	141	70	250	200

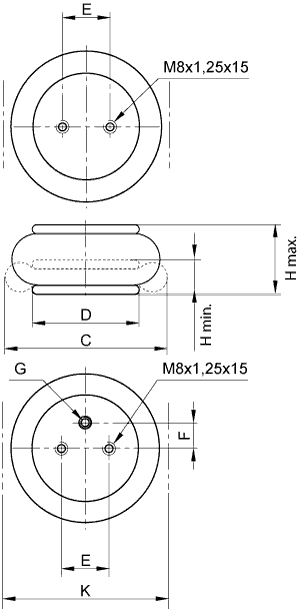

Fig. 3

物料號	壓縮空氣連接尺寸 G	H min. [mm]	H max. [mm]	C [mm]	D [mm]	E ±0,5 [mm]	F ±0,5 [mm]	K [mm]
0822419004	G 3/4	51	125	250	161	89	38,1	265
1933091000	G 3/4	51	140	325	228	157,5	73	340

...物料號	最小回復力(回彈力) [N]
... 0822419004	200
... 1933091000	300

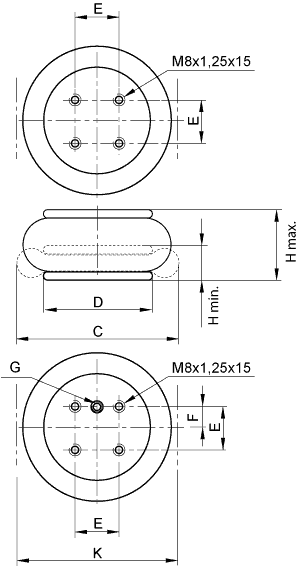

Fig. 4

物料號	壓縮空氣連接尺寸 G	H min. [mm]	H max. [mm]	C [mm]	D [mm]	E ±0,5 [mm]	F ±0,5 [mm]	K [mm]
1938091000	G 3/4	51	155	385	287	158,8	79,4	400

...物料號	最小回復力(回彈力) [N]
... 1938091000	300

單箱波紋管式油缸的能量路徑圖

端蓋之間的最大平行移動距離: 10 mm

壓力-行程-示意圖, 0822419001	壓力-行程-示意圖, R412010198

V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用	V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用

壓力-行程-示意圖, 0822419002	壓力-行程-示意圖, R412010199

V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用	V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用

壓力-行程-示意圖, 0822419003	壓力-行程-示意圖, R412010197

V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用	V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用

壓力-行程-示意圖, 0822419004	壓力-行程-示意圖, 1933091000

V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用	V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用

壓力-行程-示意圖, 1938091000

V = 體積 H = 高度 H* = 震動隔離器的推薦運行高度 H** = 只能與 AVENTICS 協商后才可使用
