產品詳情
? 接口 10-32 UNF - 3/8 NPTF ? ? 16 - 40 mm ? 雙作用式 ? 帶磁性活塞 ? 滾珠軸承導向裝置 ? Compact Guide ? 緩沖: 氣動, 可調節的 ? Easy?2?Combine-能夠與連接安裝組件一起
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 供貨產品終身佩帶潤滑劑。 |
| ■ | 使用液壓緩沖器，以便準確調節終端位置。 |
| ■ | 該具有美制干密封圓錐螺紋管 (NPT) 尺寸或英制螺紋尺寸的氣動元件僅在我方美國銷售機構的網站上購買 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 16 | 25 | 32 | 40 | ||
| 活塞力 | [N] | 127 | 309 | 507 | 792 | ||
| 緩沖長度 | [mm] | 20 | 20 | 20 | 20 | ||
| 緩沖能量 | [J] | 1,5 | 4 | 7 | 10 | ||
| 最大速度 | [m/s] | 2 | 2 | 2 | 2 | ||
| 重量 | 0 mm行程 | [kg] | 0,94 | 1,64 | 2,43 | 3,92 | |
| 10mm行程 | [kg] | 0,026 | 0,041 | 0,056 | 0,075 | ||
| 最大行程 | [mm] | 1800 | 1800 | 1800 | 2000 | ||
| 可選擇的行程長度 |  | | | | |||
| 允許力Fx、Fy、Fz和力矩Mx、My、Mz | |
 |  |
| 在力矩同時作用于氣缸的情況下必須另外用此公式檢查最大作用力矩。在運動的氣化階段會出現其他需要考慮的作用力。請使用http://www.aventics.com 中關于無活塞桿氣缸的計算公式。 |
? [mm] | ? [inch] | Fx [N] | Fy [N] | Fz [N] | Mx [Nm] | My [Nm] | Mz [Nm] | ||||||
16 | 5/8 | 744 | 744 | 744 | 4 | 30 | 30 | ||||||
25 | 1 | 1456 | 1456 | 1456 | 10 | 78 | 78 | ||||||
32 | 1 1/4 | 1840 | 1840 | 2646 | 22 | 158 | 110 | ||||||
40 | 1 1/2 | 1640 | 1640 | 4284 | 36 | 284 | 109 |
? [mm] | ? [inch] | Mx [Nm] | My [Nm] | Mz [Nm] | |||||||||
16 | 5/8 | 4 | 30 | 30 | |||||||||
25 | 1 | 10 | 78 | 78 | |||||||||
32 | 1 1/4 | 22 | 158 | 110 | |||||||||
40 | 1 1/2 | 36 | 284 | 109 |

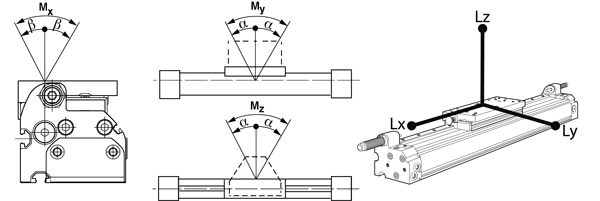

| 最大間隙和推薦的最大杠桿臂長 | |
 | |
| L = 杠桿臂 | |
| M = 力矩 | |
? [mm] | ? [inch] | α | β | Lx | Ly | Lz | |||||||
16 | 5/8 | <0,1° | <0,2° | 328 | 328 | 328 | |||||||
25 | 1 | <0,1° | <0,2° | 424 | 424 | 424 | |||||||
32 | 1 1/4 | <0,1° | <0,2° | 480 | 480 | 480 | |||||||
40 | 1 1/2 | <0,1° | <0,2° | 532 | 532 | 532 |

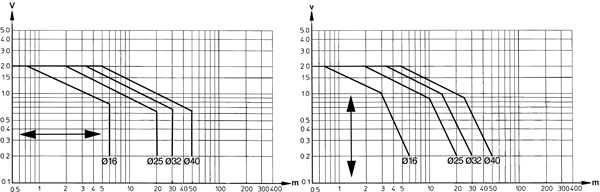

| 水平或垂直安裝時的氣動緩沖極限示意圖 | |
 | |
| v = 活塞速度[m/s] m = 緩沖質量[kg] | |
| 緩沖質量值 m 和活塞速度 V 必須低于所選活塞直徑的曲線或在曲線上。 | |

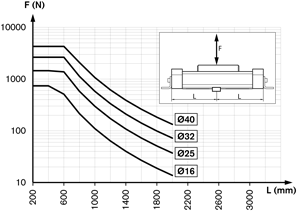

| 跨度 | |
 | |
| 施加產生0.5 mm彎曲的力F [N]時的最大跨距L [mm] | |

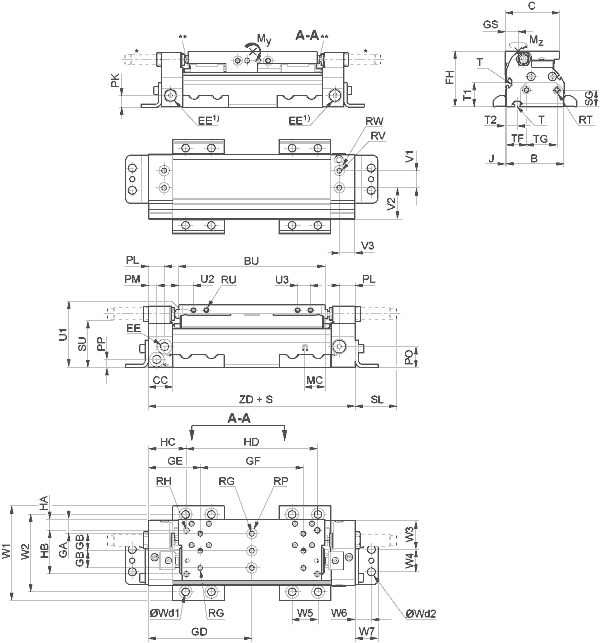

| 尺寸按英寸 | |
 | |
| S = 行程 | |
| T = 塊狀螺母 | |
| 1) 補充供氣 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| ** RTC-CG 16 & 25: 每個滑動塊上有兩個潤滑開口, RTC-CG 32 & 40: 潤滑注油嘴為漏斗形，帶M3螺紋連接 | |
? [mm] | ? [inch] | B | C | BU | CC | EE | FH | GA | GB | GD | GE | GF | GS |
16 | 5/8 | 1,97 | 2,01 | 4,8 | 1,1 | *10-32/M7 | 2,13 | 0,28 | 0,79 | 3,68 | 1,52 | 4,33 | 0,45 |
25 | 1 | 2,46 | 2,29 | 5,79 | 1,1 | 1/8 NPTF | 2,56 | 0,24 | 0,79 | 4,23 | 2,11 | 4,25 | 0,59 |
32 | 1 1/4 | 2,97 | 2,8 | 6,69 | 1,1 | 1/8 NPTF | 2,87 | 0,65 | 0,79 | 4,72 | 2,36 | 4,72 | 0,69 |
40 | 1 1/2 | 3,37 | 2,91 | 7,32 | 1,1 | 1/8 NPTF | 3,72 | 0,65 | 0,79 | 5,18 | 2,82 | 4,72 | 0,73 |
...? [mm] | ? [inch] | HA | HB | HC | HD | J | MC | PK | PL | PM | PN | PO | PP | RG 1) |
...16 | 5/8 | 0,3 | 1,5 | 2,68 | 2 | 0,08 | 0,47 | 0,47 | 0,71 | 0,28 | 0,28 | 0,52 | 0,29 | M5 |
...25 | 1 | 0,2 | 1,8 | 1,53 | 5,4 | 0,06 | 0,59 | 0,4 | 0,79 | 0,31 | 0,35 | 0,85 | 0,37 | M5 |
...32 | 1 1/4 | 0,5 | 2 | 1,72 | 6 | 0,06 | 0,79 | 0,59 | 0,73 | 0,37 | 0,47 | 0,96 | 0,37 | M6 |
...40 | 1 1/2 | 0,5 | 2 | 2,18 | 6 | 0,06 | 0,67 | 0,71 | 0,71 | 0,39 | 0,43 | 1,24 | 0,41 | M6 |
...? [mm] | ? [inch] | RH 2) | RP | RT 3) | RU 4) | SG | SL | SU | T | W1 | W2 | W3 |
...16 | 5/8 | 4xUNC 1/4-20 | ? 9 | M5 | M5 | 0,68 | 1,31 | 1,52 | N4 | 3,09 | 2,42 | 0,94 |
...25 | 1 | 4xUNC 1/4-20 | ? 9 | M5 | M6 | 0,68 | 1,94 | 1,85 | N6 | 3,58 | 2,91 | 0,14 |
...32 | 1 1/4 | 4xUNC 1/4-20 | ? 12 | M6 | M6 | 0,87 | 1,9 | 2,19 | N6 | 4,33 | 3,54 | 1,32 |
...40 | 1 1/2 | 4xUNC 1/4-20 | ? 12 | M6 | M6 | 0,87 | 1,78 | 2,89 | N6 | 4,72 | 3,93 | 1,48 |
...? [mm] | ? [inch] | W4 | W5 | W6 | W7 | Wd1 | Wd2 | T1 | T2 | TF | TG | U1 | U2 | U3 |
...16 | 5/8 | 0,71 | 1,18 | 0,53 | 0,78 | M6 | M6 | 0,73 | 0,41 | 1 | 0,75 | 1,89 | 0,51 | 0,59 |
...25 | 1 | 0,71 | 1,18 | 0,53 | 0,78 | M6 | M6 | 1,05 | 0,53 | 1,22 | 0,75 | 2,32 | 0,51 | 1,06 |
...32 | 1 1/4 | 1,02 | 1,18 | 0,75 | 1,06 | M8 | M8 | 1,24 | 0,57 | 1,04 | 1,57 | 2,64 | 0,67 | 1,34 |
...40 | 1 1/2 | 1,02 | 1,18 | 0,75 | 1,06 | M8 | M8 | 1,63 | 0,51 | 1,2 | 1,57 | 3,13 | 0,98 | 1,34 |
...? [mm] | ? [inch] | ZD | M [lb] 5) | |||||||||
...16 | 5/8 | 7,36 | 0,485 | |||||||||
...25 | 1 | 8,46 | 0,882 | |||||||||
...32 | 1 1/4 | 9,45 | 1,036 | |||||||||
...40 | 1 1/2 | 10,36 | 2,138 |
