產品詳情
? ? 16 - 32 mm ? 雙作用式 ? 帶磁性活塞 ? 滑動導軌,附長形滑塊 ? 緩沖: 氣動, 可調節的
| 活塞- ? | [mm] | 16 | 25 | 32 | |||
| 活塞力 | [N] | 127 | 309 | 507 | |||
| 緩沖長度 | [mm] | 20 | 20 | 20 | |||
| 最大速度 | [m/s] | 5,5 | 6,5 | 4 | |||
| 重量 | 0 mm行程 | [kg] | 1 | 1,79 | 2,93 | ||
| 10mm行程 | [kg] | 0,023 | 0,038 | 0,047 | |||
| 最大行程 | [mm] | 6551 | 6494 | 6453 | |||
| 可選擇的行程長度 |   | | | ||||

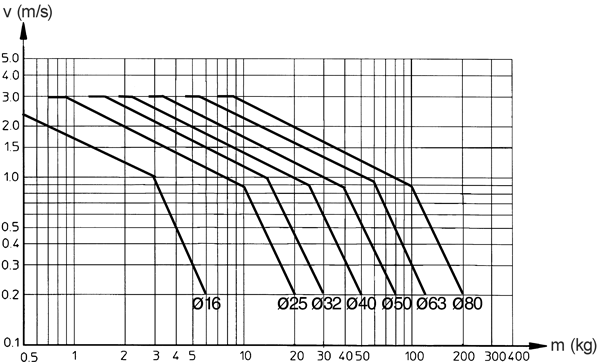

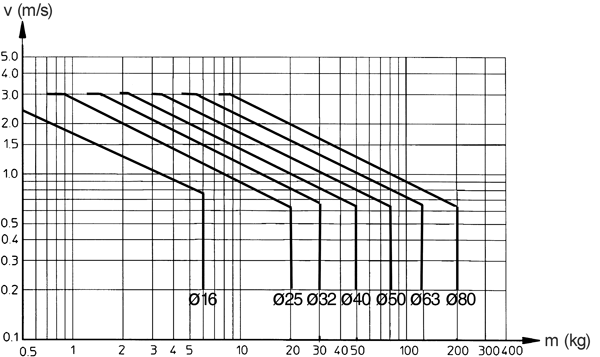

| 阻尼圖, 水平安裝 | 垂直安裝 |
 |  |
| v = 活塞速度[m/s]m = 緩沖質量[kg] |

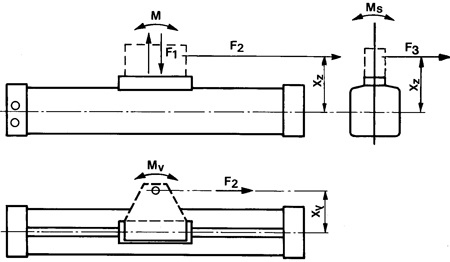

| 可允許統計力度F1, F2, F3 和力矩 M, Mv, Ms |
 |
? | F1 [N] | F2 [N] | F3 [N] | M [Nm] | Mv [Nm] | Ms [Nm] | |||||||
16 | 2200 | 800 | 550 | 45 | 45 | 15 | |||||||
25 | 3200 | 1800 | 1200 | 100 | 100 | 40 | |||||||
32 | 3800 | 2200 | 1400 | 160 | 160 | 80 |

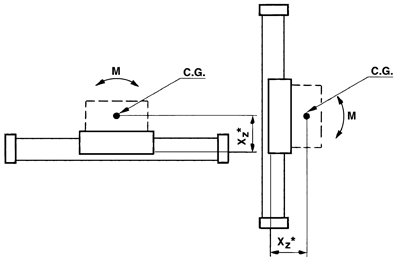

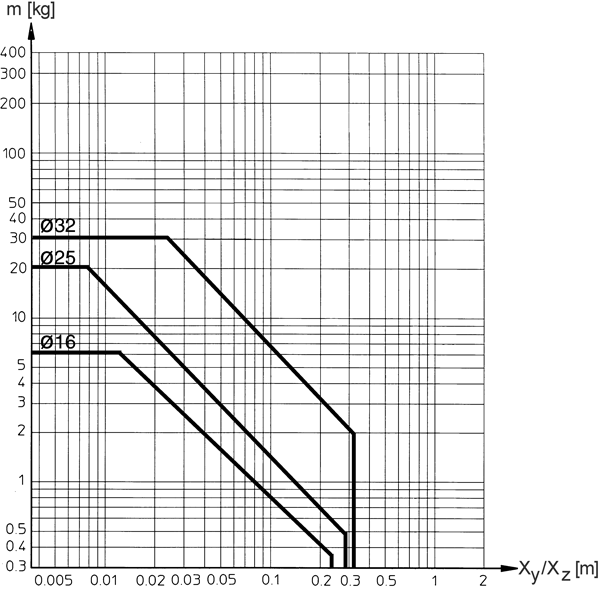

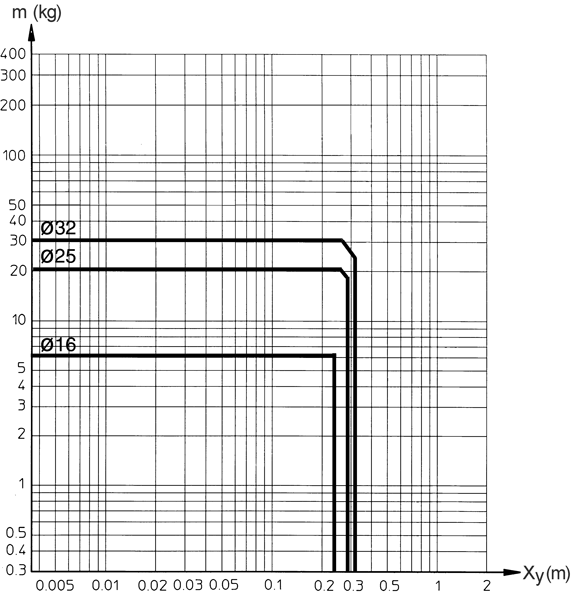

| 瞬時布線 M [Nm] | |
 |  |
| * EH 測量點需包含 XZ，請參閱測量圖紙 |

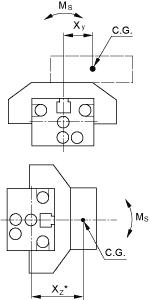

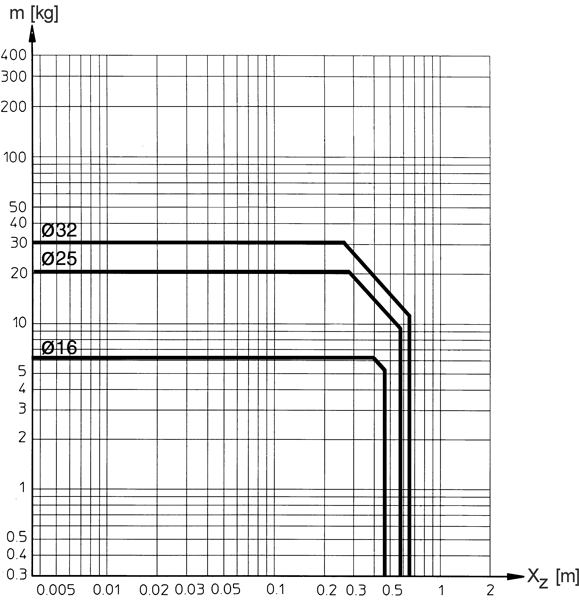

| 瞬時布線 Ms [Nm] | |
 |  |
| * EH 測量點需包含 XZ，請參閱測量圖紙 |

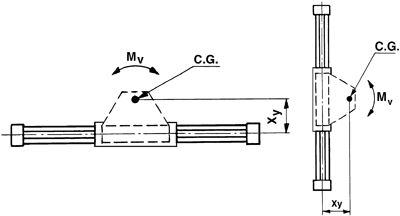

| 瞬時布線 Mv [Nm] | |
 |  |

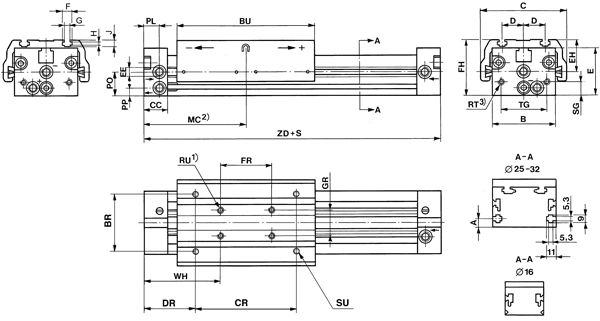

| 規格 | |
 | |
| S = 行程 | |
? | A | B | C | D | E | F | G | H | J | BR | BU | CC | CR | DR |
16 | – | 45 | 68 | 20 | 40,5 | 7,7 | 4,5 | 2,9 | 5,9 | 26,6 | 236 | 28 | 120 | 92 |
25 | 8,8 | 59 | 82 | 20 | 50,8 | 7,7 | 4,5 | 2,9 | 5,9 | 54,4 | 294 | 28 | 160 | 101 |
32 | 10 | 75 | 102 | 25 | 56 | 11 | 6,6 | 4 | 7,5 | 68 | 326 | 28 | 200 | 101,5 |
...? | EE | FH | EH | FR | GR | MC 2) | PL | PO | PP | RT 3) | RU 1) | SG | SU | TG |
...16 | M7 | 44,3 | 25,5 | 40 | 18 | 152,5 | 17,5 | 18,8 | 6,8 | M5 | M4 | 13 | M 5 | 35,5 |
...25 | G 1/8 | 54,8 | 29,0 | 60 | 18 | 181 | 18,5 | 25,8 | 8,8 | M6 | M4 | 16 | M6 | 46 |
...32 | G 1/8 | 65,1 | 38,0 | 60 | 30 | 201,5 | 18,5 | 27 | 8,5 | M6 | M6 | 15,2 | M6 | 54 |
...? | WH | ZD | |||||||||||
...16 | 132 | 305 | |||||||||||
...25 | 151 | 362 | |||||||||||
...32 | 171,5 | 403 |
