產品詳情
? 旋轉角度: 0 - 180 ° ? ?6 - 25 mm ? 帶磁性活塞 ? 帶齒條的雙活塞 ? Easy?2?Combine-可用 ? 緩沖: 彈性
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 尺寸 | RCM-06 | RCM-08 | RCM-12 | RCM-16 | RCM-20 | ||
| 最大允許的軸向軸承負載 | [N] | 170 | 280 | 330 | 490 | 620 | |
| 最大允許的徑向軸承負載 | [N] | 170 | 300 | 360 | 580 | 780 | |
| 最大允許的質量轉動慣量 | [kgcm2] | 0,08 | 0,25 | 0,7 | 1,6 | 3,2 | |
| 重復精度 | [°] | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | |
| 理論力矩 | [Nm] | 0,17 | 0,33 | 0,95 | 1,7 | 3 | |
| 尺寸 | RCM-25 | ||||||
| 最大允許的軸向軸承負載 | [N] | 1160 | |||||
| 最大允許的徑向軸承負載 | [N] | 1480 | |||||
| 最大允許的質量轉動慣量 | [kgcm2] | 6,3 | |||||
| 重復精度 | [°] | 0,2 | |||||
| 理論力矩 | [Nm] | 6,5 | |||||
尺寸 | 壓縮空氣連接尺寸 | 旋轉角度 | 擺動時間 最小/最大 | 每次旋轉的空氣消耗量 | 重量 | 物料號 | |
[°] | [s] | [cm3] | [kg] | ||||
 | RCM-06 | M3 | 0 - 90 | 0,08 / -- | 1,13 | 0,13 | R412000357 |
RCM-06 | M3 | 0 - 180 | 0,12 / -- | 2,26 | 0,13 | R412000358 | |
RCM-08 | M3 | 0 - 90 | 0,1 / -- | 2,14 | 0,18 | R412000359 | |
RCM-08 | M3 | 0 - 180 | 0,16 / -- | 4,27 | 0,18 | R412000360 | |
RCM-12 | M5 | 0 - 90 | 0,1 / -- | 5,86 | 0,42 | R412000361 | |
RCM-12 | M5 | 0 - 180 | 0,16 / -- | 11,72 | 0,42 | R412000362 | |
RCM-16 | M5 | 0 - 90 | 0,13 / -- | 10,36 | 0,7 | R412000363 | |
RCM-16 | M5 | 0 - 180 | 0,2 / -- | 20,71 | 0,7 | R412000364 | |
RCM-20 | M5 | 0 - 90 | 0,16 / -- | 17,92 | 0,91 | R412000365 | |
RCM-20 | M5 | 0 - 180 | 0,25 / -- | 35,84 | 0,91 | R412000366 | |
RCM-25 | M5 | 0 - 90 | 0,16 / -- | 38,75 | 1,73 | R412000367 | |
RCM-25 | M5 | 0 - 180 | 0,25 / -- | 77,5 | 1,73 | R412000368 |

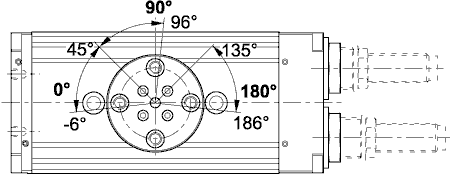

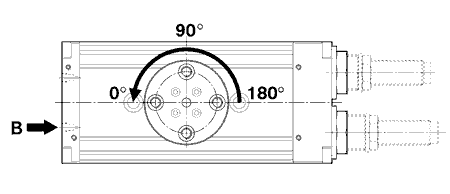

| 設置范圍 末端位置 0° / 90° / 180° |
 |

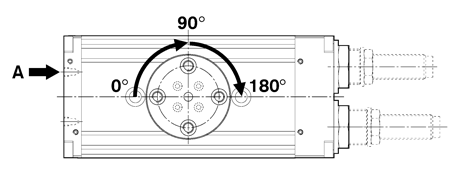

| 運動終端位置 90° / 180° |
 |
| 運動終端位置 0° |
 |

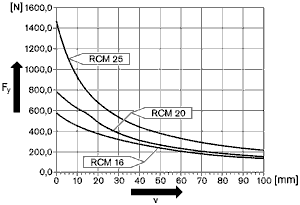

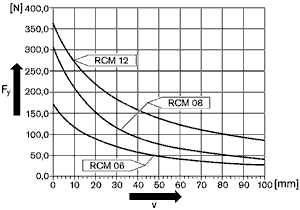

| 最大允許徑向力Fy[N]是v的函數時 |
 |
| RCM 6 – 12 | RCM 16 – 25 |
 |  |

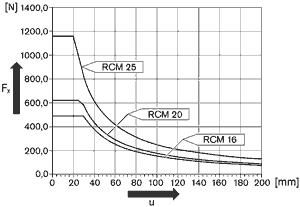

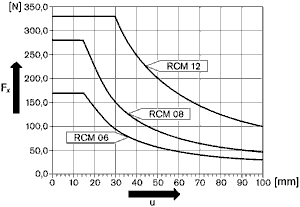

| 最大允許軸向力Fx[N]是u的函數時 |
 |
| RCM 6 – 12 | RCM 16 – 25 |
 |  |
| RCM-6/.../-25 | |
 | |
| T1 =螺紋深度 | |

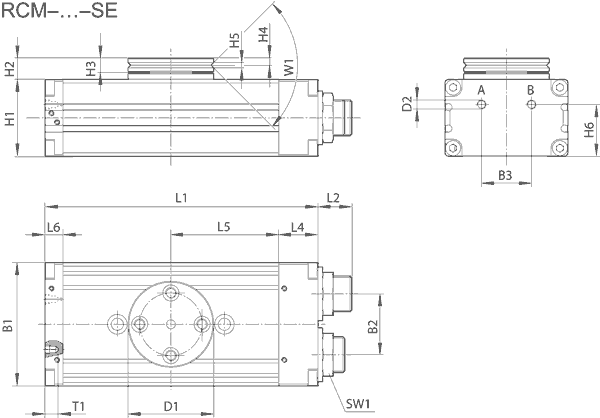

尺寸 | B1 | B2 | B3 | ? D1 | ? D2 | H1 | H2 | H3 | H4 | H5 | H6 | L1 | L2 |
RCM-06 | 31 | 13,6 | 11,6 | 26 | M3 | 17 | 7,5 | 5 | 2,4 | 2 | 12,9 | 71 | 9 |
RCM-08 | 35 | 15 | 13 | 28 | M3 | 18 | 8 | 5 | 2,4 | 2 | 14 | 77 | 9,5 |
RCM-12 | 43 | 18 | 18 | 35 | M5 | 24 | 10,5 | 6 | 2,9 | 2,5 | 18 | 103 | 12,5 |
RCM-16 | 52 | 24 | 20 | 40 | M5 | 32 | 10 | 7 | 3,3 | 2,5 | 21 | 108 | 15 |
RCM-20 | 58 | 30 | 20 | 42 | M5 | 37 | 11 | 7 | 3,3 | 3 | 26 | 114 | 15 |
RCM-25 | 69 | 34 | 28 | 48 | M5 | 43 | 12 | 8 | 4 | 3 | 29 | 153 | 19 |
...尺寸 | L4 | L5 | L6 | SW1 | T1 | W1 | ||||||
...RCM-06 | 7 | 28,5 | 7 | 8 | 3 | 90° | ||||||
...RCM-08 | 7 | 31,5 | 7 | 10 | 3 | 90° | ||||||
...RCM-12 | 14 | 40 | 9 | 15 | 4 | 90° | ||||||
...RCM-16 | 18 | 40 | 10 | 19 | 4 | 90° | ||||||
...RCM-20 | 19 | 43 | 9 | 19 | 4 | 90° | ||||||
...RCM-25 | 22 | 60,5 | 10 | 23 | 4 | 90° |

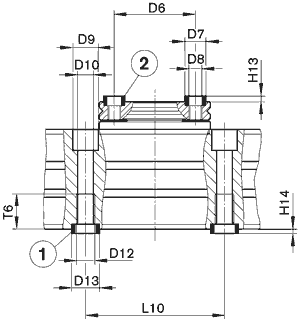

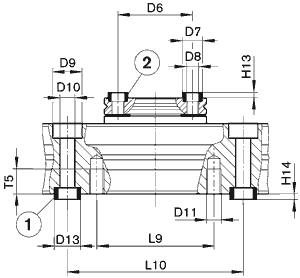

| 固定和安裝, RCM-6/-12 | RCM-8/-16/-20/-25 |
 |  |
| 1) 對中套筒， 包含在供貨范疇之內 2) 對中套筒 |
尺寸 | ? D6 ±0,02 | ? D7 k6 | ? D8 | ? D9 | ? D10 | ? D11 | ? D12 | ? D13 k6 | H13 +0,2 | H14 +0,2 | L9 | L10 ± 0,02 | T5 |
RCM-06 | 18 | 5 | M3 | 6 | 3,3 | M4 | – | 5 | 1,6 | 1,6 | 20 | 40 | 7 |
RCM-08 | 20 | 5 | M3 | 7,5 | 4,2 | – | M5 | 7 | 1,6 | 1,6 | – | 40 | – |
RCM-12 | 25 | 7 | M4 | 10 | 5,1 | M5 | – | 9 | 1,6 | 2,1 | 40 | 60 | 8,5 |
RCM-16 | 30 | 7 | M5 | 10 | 5 | – | M6 | 9 | 1,6 | 2,1 | – | 60 | – |
RCM-20 | 30 | 7 | M5 | 11 | 6,8 | – | M8 | 12 | 1,6 | 2,1 | – | 60 | – |
RCM-25 | 35 | 9 | M6 | 11 | 6,8 | – | M8 | 12 | 2,1 | 2,1 | – | 60 | – |
...尺寸 | T6 | |||||||||||
...RCM-06 | – | |||||||||||
...RCM-08 | 9,1 | |||||||||||
...RCM-12 | – | |||||||||||
...RCM-16 | 11,1 | |||||||||||
...RCM-20 | 15,1 | |||||||||||
...RCM-25 | 15,1 |
