產品詳情
? ?32 - 100 mm ? 保持：彈簧力可調, 釋放：壓縮空氣
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 注意： 固定單元不可用于以下應用： - 用于動態固定 - 在安全裝置內使用或用作安全裝置 |
| ■ | 已經固定的部件需在無力狀態下卸開 |
| ■ | 注意： 最小釋放壓力≥氣缸工作壓力！ 保持力取決于所設置的彈性力 |
活塞- ? | 適當?shù)幕钊麠U直徑 | 活塞桿延長裝置 | 壓縮空氣連接尺寸 | 靜態保持力 | 重量 | 物料號 | |
[mm] | [mm] | [mm] | [N] | [kg] | |||
 | 32 | 12 | 79 | G 1/8 | 840 | 1,75 | 0821401130 |
40 | 16 | 81 | 1100 | 1,75 | 0821401131 | ||
50, 63 | 20 | 100 | 2700 | 3 | 0821401132 | ||
80, 100 | 25 | 140 | 5800 | 8,8 | 0821401133 |
0 bar 時的保持力 Für die Montage wichtige Befestigungselemente LU3, LU4, LU5 bitte gesondert als Zubeh?r bestellen. |

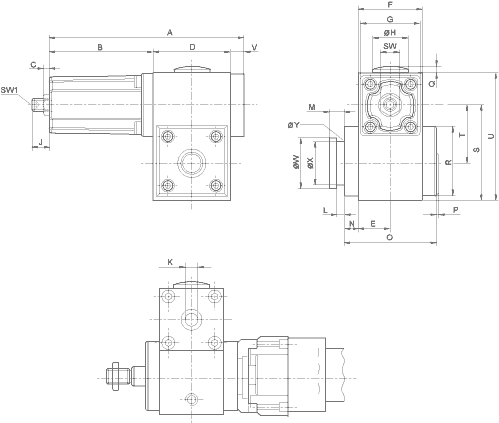

| 規格 |
 |
活塞- ? | A | B | C | D | E | F | G | ?H | J | K | L | M | N |
32 | 135 | 69 | 10 | 56 | 23 | 46 | 45 | 30 | 19 | G 1/8 | 4,1 | 8 | 9 |
40 | 135 | 69 | 10 | 56 | 23 | 46 | 45 | 30 | 18 | G 1/8 | 5,1 | 10 | 9 |
50, 63 | 169 | 90 | 10 | 69 | 30 | 60 | 55 | 30 | 17 | G 1/8 | 5,1 | 10 | 9 |
80, 100 | 208 | 98 | 16,7 | 100 | 40 | 80 | 65 | 37,5 | 15 | G 1/8 | 8,1 | 16 | 13 |
...活塞- ? | O | P | Q | R | S | SW | SW1 | T | U | V | ?W | ?X | ?Y |
...32 | 65 | 3 | 2,5 | 50 | 69 | 15 | 5 | 41,9 | 92 | 10 | 29,9 | 24 | 3 |
...40 | 65 | 3 | 2,5 | 50 | 69 | 15 | 5 | 40,5 | 92 | 10 | 39,9 | 30 | 3 |
...50, 63 | 84 | 3 | 2,5 | 60 | 80 | 15 | 5 | 48 | 111 | 10 | 39,9 | 30 | 3 |
...80, 100 | 118 | 3 | 2 | 90 | 119 | 24 | 8 | 72 | 155 | 10 | 54,9 | 40 | 5 |
