產品詳情
? 開關壓力范圍: -1 - 12 bar ? 電子的 ? 輸出信號 數字化: 2 個輸出端 - 1 個輸出端 ? IO-Link ? 電子連接: 多芯插頭, M12x1, 4-針
| 技術備注 | |
| ■ | 背面可替換的壓力連接管 (G1/4) (用栓塞密封) |
| ■ | 顯示屏的顏色可調成紅色或綠色 |
| ■ | 用于壓力傳感器 PE5 的 IO-Link 設備描述 (IODD) 在媒體目錄上可供下載。 |
開關壓力范圍 最小/最大 | 超-壓-保-險 | 輸出信號 | 壓縮空氣連接尺寸 | 圖片 | 物料號 | ||
模擬量 | 數字化 | ||||||
[bar] | |||||||
 | -1 / 0 | 5 bar | - | 2 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010761 |
快插接頭, ? 4 | Fig. 2 | R412010760 | |||||
 | -1 / 0 | 5 bar | 1 個輸出端, 0 - 10 V DC, 4 - 20 mA | 1 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010769 |
快插接頭, ? 4 | Fig. 2 | R412010768 | |||||
| -1 / 0 | 5 bar | - | 1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 內螺紋, G 1/4 | Fig. 1 | R412010775 |
-1 / 0 | 1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 快插接頭, ? 4 | Fig. 2 | R412010774 | |||
-1 / 1 | 2 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010763 | |||
-1 / 1 | 2 個輸出端, PNP, NPN, Push-pull | 快插接頭, ? 4 | Fig. 2 | R412010762 | |||
| 0 / 6 | 15 bar | 1 個輸出端, 0 - 10 V DC, 4 - 20 mA | 1 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010771 |
快插接頭, ? 4 | Fig. 2 | R412010770 | |||||
| 0 / 6 | 15 bar | - | 2 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010765 |
2 個輸出端, PNP, NPN, Push-pull | 快插接頭, ? 4 | Fig. 2 | R412010764 | ||||
1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 內螺紋, G 1/4 | Fig. 1 | R412010777 | ||||
1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 快插接頭, ? 4 | Fig. 2 | R412010776 | ||||
| 0 / 10 | 15 bar | 1 個輸出端, 0 - 10 V DC, 4 - 20 mA | 1 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010773 |
快插接頭, ? 4 | Fig. 2 | R412010772 | |||||
| 0 / 10 | 15 bar | - | 2 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010767 |
0 / 10 | 15 bar | 2 個輸出端, PNP, NPN, Push-pull | 快插接頭, ? 4 | Fig. 2 | R412010766 | ||
0 / 10 | 15 bar | 1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 內螺紋, G 1/4 | Fig. 1 | R412010779 | ||
0 / 10 | 15 bar | 1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 快插接頭, ? 4 | Fig. 2 | R412010778 | ||
0 / 12 | 16 bar | 2 個輸出端, PNP, NPN, Push-pull | 內螺紋, G 1/4 | Fig. 1 | R412010782 | ||
0 / 12 | 16 bar | 2 個輸出端, PNP, NPN, Push-pull | 快插接頭, ? 4 | Fig. 2 | R412010781 | ||
0 / 12 | 16 bar | 1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 內螺紋, G 1/4 | Fig. 1 | R412010806 | ||
0 / 12 | 16 bar | 1 個輸出端, PNP, NPN, 推-拉， 1 x IO-Link | 快插接頭, ? 4 | Fig. 2 | R412010805 | ||

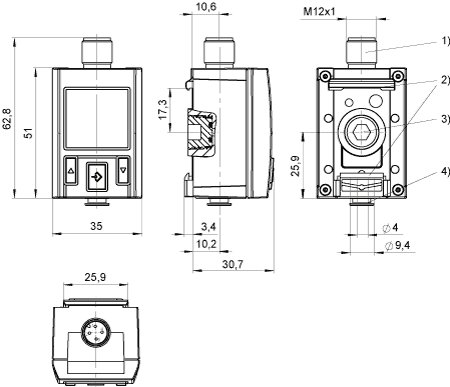

| Fig. 1 | |
 | |
| 1) 電氣連接 M12x1 | |
| 2) 用于 DIN 導軌安裝或壁掛式安裝的安裝件 | |
| 3) 用栓塞密封可替換的壓力連接管 (G1/4) | |
| 4) 壓力連接管 G1/4 | |

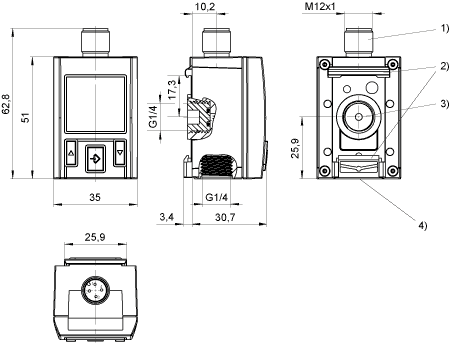

| Fig. 2 | |
 | |
| 1) 電氣連接 M12x1 | |
| 2) 用于 DIN 導軌安裝或壁掛式安裝的安裝件 | |
| 3) 用栓塞密封可替換的壓力連接管 (G1/4) | |
| 4) 軟管壓力接口直徑 ? 4mm | |
| 現實區域和操作區域 | 線腳設置, M12x1 |
 |  |
| 1) 液晶顯示器2) 配有3三個按鈕的操作區 | 插針（或稱接線端子）1： 工作電壓 + UB插針（或稱接線端子） 2：開關出口 Out2，模擬：A 或 V，數字：PNP、NPN、Push-pull （推挽式）3針: 0 V插針（或稱接線端子） 4：開關出口 Out1，模擬：A 或 V，數字：PNP、NPN、Push-pull （推挽式） |

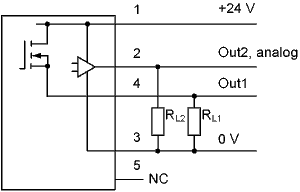

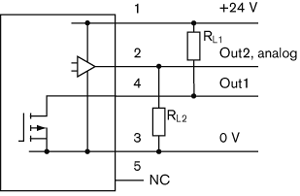

| 框圖（機組連接圖）, 1 x PNP 以及 1 x 模擬 | 框圖（機組連接圖）, 1 x NPN 以及 1 x 模擬 |
 |  |
| RL = 負載電阻 | RL = 負載電阻 |
| 操作模式, PNP | 操作模式, NPN |
 |  |
| 操作模式, Push-pull |
 |

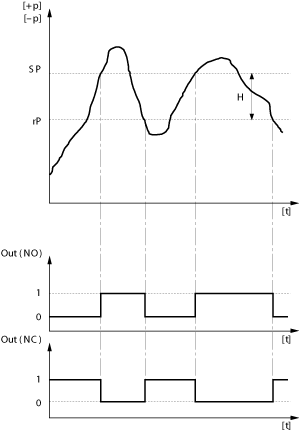

| 磁滯功能：取決于壓強p和時間t的開關特性和回轉開關特性, 超壓時 | 磁滯功能：取決于壓強p和時間t的開關特性和回轉開關特性, 低壓時 |
 |  |
| H: 滯環SP = 開關點，RP = 回轉開關點Out （NC）：開關出口， 開啟工具 / Out （NO）：開關出口，閉鎖工具 |

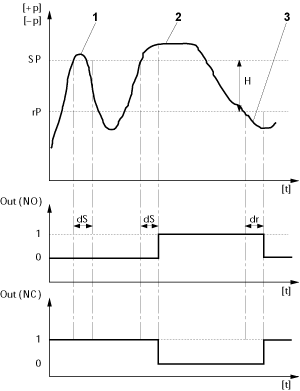

| 延遲的磁滯功能：取決于壓強p和時間t的開關特性和回轉開關特性 | |
 | |
| H: 滯環 | |
| SP = 開關點，RP = 回轉開關點 | |
| Out （NC）：開關出口， 開啟工具 / Out （NO）：開關出口，閉鎖工具 | |
| ds = 接通緩沖時間，dr = 回檔緩沖時間 | |
| 1）在開關上的壓力時間 < dS：壓力傳感器無須開啟 2）在開關點上的壓力時間 > dS：壓力傳感器需開啟 3）在反向開關點上的壓力時間 > dr：壓力傳感器需開啟 | |

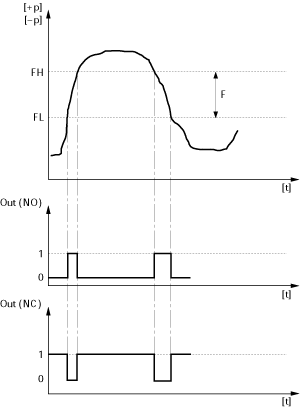

| 窗口功能：取決于壓強p和時間t的開關特性和回轉開關特性 | |
 | |
| FH： 壓力帶， 上部值 | |
| FL： 壓力帶， 下部值 | |
| Out （NC）：開關出口， 開啟工具 / Out （NO）：開關出口，閉鎖工具 | |
