產品詳情
? 開關壓力范圍: -0,9 - 16 bar ? 機械式 ? 電子連接: 多芯插頭, ISO 4400, A型 ? 波紋管，受彈簧張力，可調節
| 技術備注 | |
| ■ | 壓力上升時的開關功能：接觸點從1－2轉換到1－3。 壓力下降時的開關功能：接觸點從1－3轉換到1－2。 |
| ■ | 注意： 過高的電流會導致觸點損壞。電感負載或電容負載必須配備相應的火花熄滅裝置！ |
| ■ | 微型開關支配鍍銀觸點。 |
類型 | 開關壓力范圍 最小/最大 | 壓縮空氣連接尺寸 | 重復精度按%（相對于終值） | 圖片 | 注 | 物料號 | |
[bar] | |||||||
 | PM1-M3-G014 | -0,9 / 0 | 內螺紋, G 1/4 | ± 1 % | Fig. 1 | 2) | R412010711 |
-0,9 / 3 | 3) | R412022752 | |||||
 | PM1-M3-G014 | 0,2 / 16 | 內螺紋, G 1/4 | ± 1 % | Fig. 1 | 1); 3) | R412010712 |
1); 2) | R412010713 | ||||||
| PM1-M3-F001 | -0,9 / 0 | 帶O形環的法蘭, ? 5x1,5 | ± 1 % | Fig. 2 | 2) | R412010714 |
| PM1-M3-F001 | 0,2 / 16 | 帶O形環的法蘭, ? 5x1,5 | ± 1 % | Fig. 2 | 1); 3) | R412010715 |
1); 2) | R412010718 |
1) 最小開關壓力范圍為下降 0.2 bar / 上升 0.5 bar 2) 供貨范圍: 帶接線盒 3) 供貨范圍: 不帶接線盒/插頭 |

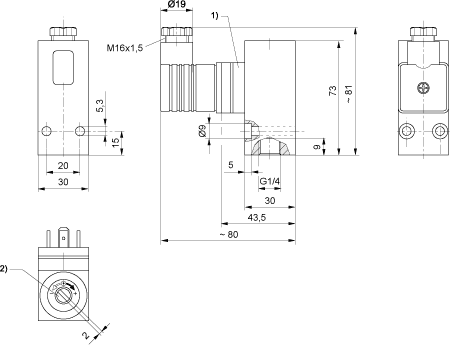

| Fig. 1 | |
 | |
| 1) 接線盒 | |
| 2) 調節螺絲，自動鎖緊 | |
| Fig. 2 | |
 | |
| 1) 接線盒 | |
| 2) 調節螺絲，自動鎖緊 | |
| 3) 氣缸螺絲 M5x30 (包含在供貨范圍內) | |
| 4) O形環 ?5x1.5 (包括在供貨范圍內) | |
| 導線盒線腳布置 | |
 | |
| 1) +UB | |
| 2) 開啟裝置 | |
| 3) 常開 | |
| 4) GND | |

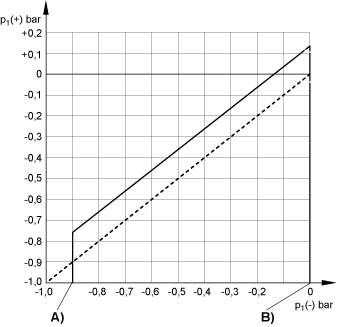

| 啟動壓差-標示線(-0,9 – 0 bar) | |
 | |
| A) p1 (-), min. | |
| B) p1 (-), 最大 | |
| p1 (+) = 壓力增長過程中的上開關壓力 | |
| p1 (-) = 壓力下降過程中的下開關壓力 | |

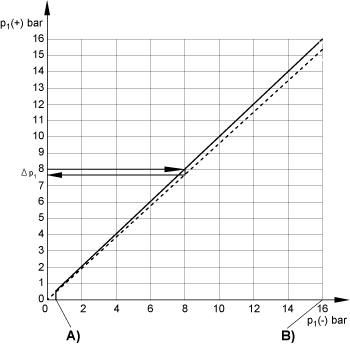

| 啟動壓差-標示線(0,2 ? 16 bar) | |
 | |
| A) p1 (-), min. | |
| B) p1 (-), 最大 | |
| p1 (+) = 壓力增長過程中的上開關壓力 | |
| p1 (-) = 壓力下降過程中的下開關壓力 | |
| Δ p1 = 最大開關壓差或滯環 例如： p1（+） = 8 bar > p1（-）= 7.6 bar Δ p1 = 0.4 bar | |
U [V] | 30 | 48 | 60 | 125 | 250 | ||||||
I [A] 1) | 5 | 5 | 5 | 5 | 5 | ||||||
I [A] 2) | 3 | 1,2 | 0,8 | 0,4 | – |
U [V] | 30 | 48 | 60 | 125 | 250 | ||||||
I [A] 1) 3) | 3 | 3 | 3 | 3 | 3 | ||||||
I [A] 2) 4) | 2 | 0,55 | 0,4 | 0,15 | – |
