產品詳情
? 組合的 AV03 / AV05
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 在使用聚氨酯軟管時建議搭配附帶的支撐套一同使用。 |
| ■ | 雙底板和三底板的自由組合可實現每步增/減一個閥位的配置 |
| ■ | 各部件的技術參數詳見下文。 |
| ■ | 可在章節“現場總線連接”中讀取電子裝置技術數據（鏈接結構）。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 規格 | |
 | |
| D-Sub 插頭，上方或側面 | |

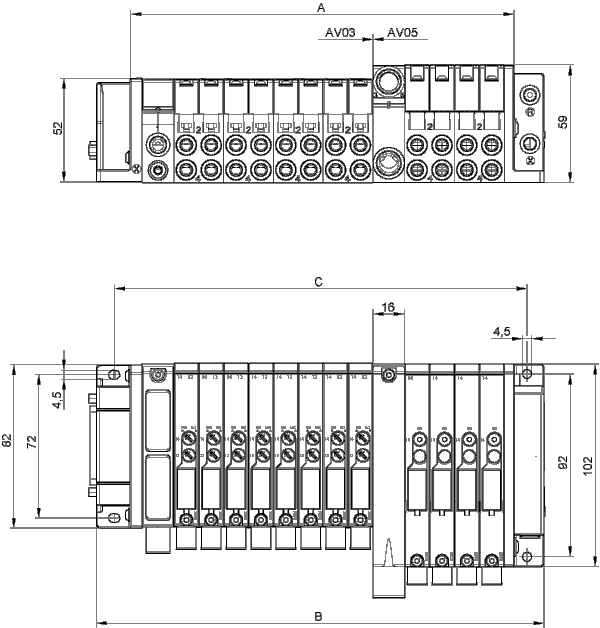

| A = 閥位數量 x 12.5 mm + 供給板數量 x 16 mm + 11 mm B = 閥位數量 x 12.5 mm + 供給板數量 x 16 mm + 43 mm C = 閥位數量 x 12.5 mm + 供給板數量 x 16 mm + 25.5 mm | |
| 總線耦合器 | |
| A = 閥位數量 x 12.5 mm + 供給板數量 x 16 mm + 輸入/輸出數量 x 50 mm + 63 mm B = 閥位數量 x 12.5 mm + 供給板數量 x 16 mm + 輸入/輸出數量 x 50 mm + 90,5 mm C = 閥位數量 x 12.5 mm + 供給板數量 x 16 mm + 輸入/輸出數量 x 50 mm + 76.5 mm | |
| 在計算外形尺寸時，要把在第一個閥之前的那個供氣板考慮在內 | |
| 1 = 插接口 ? 12 mm。連接方向 1：直通（可替換插接口） 2 和 4 = 插接口 ?6 mm 和 ?8 mm。連接方向：直通和 90° 角（可替換插接口） 3 和 5 = 插接口 ?12 mm。連接方向：直通 R = 受限的先導控制排氣，插接口 ?6 mm。連接方向：直通 X = 外部先導控制，插接口 ?6 mm。連接方向：直通 | |
