產品詳情
? Qn 最大值. = 850 l/min ? 多針 ? 電子連接: 多芯插頭 ? 適用于食品行業
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 各部件的技術參數詳見下文。 |

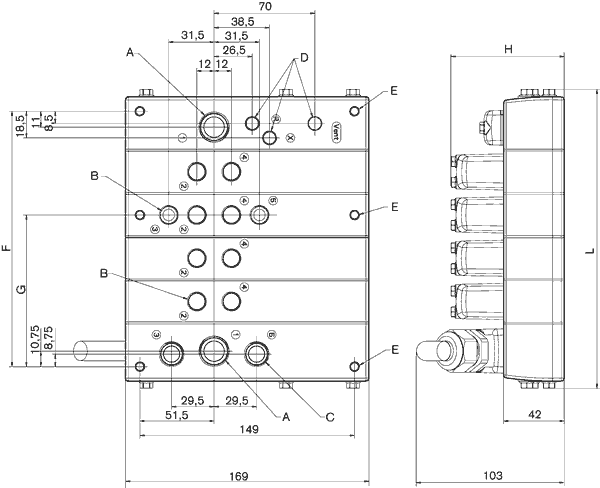

| 尺寸按mm | |
 | |
| A = 接口1: G 1/2. B = 通風接口 2 和 4: G 1/4. 接口3 和 5 接線板帶有4 接口: G 1/4. C = 接口3 和 5: G 3/8. D = 外部供氣口、外部先導孔和進氣口: G 1/8. E = 固定螺紋 M 6. Max. 螺紋深度 15 mm F = 56,9 + 接線板數量 x 29,7 G = 15,1 + 接線板位置 x 29,7 L = 86,3 + 接線板數量 x 29,7 H = 78,5 (IP69K型) | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 尺寸按英寸 | |
 | |
| A = 接口1: NPTF 1/2 B = 排氣接口 2 和 4: 插入管道5/16''. 接口3 和 5 接線板帶有4 接口: 插入管道5/16''. C = 接口 3 和 5: NPTF 3/8 D =外部供氣口、外部先導孔和進氣口: NPTF 1/8 E = 固定螺紋 UNC 1/4-20, 最大螺紋深度0.58" F = 2,24" + 接線板數量 x 1,169" G = 0,595" + 接線板位置 x 1,169" L = 3,40" + 底板的數量 x 1,169" H = 4,05" (IP69K) | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
