產品詳情
? Qn 最大值. = 700 l/min ? 多針 ? 電子連接: D-Sub型插頭， 25針，側面 / D-Sub型插頭，44針，側面
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 各部件的技術參數詳見下文。 |
| ■ | 單閥流量受底板影響，這里的流量為700 l/min。 |
| ■ | 只可選擇目錄中的塑料插件（聚酰胺）用于插塞式連接。 |
| ■ | 雙側操縱閥受控線圈中的供電必須保持垂直，以避免不希望的自動轉換過程。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 尺寸按mm | |
 | |

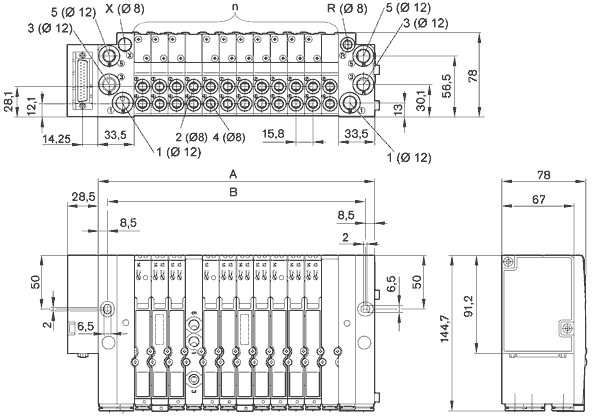

| 1 =插接口直徑?12 mm或1/2" (英寸) 2和4 =插接口直徑?8 mm或螺紋接口G1/8 或1/8NPTF 3和5 =插接口直徑?12 mm或1/2" (英寸) R = 排氣控制, 插接口直徑?8 mm或1/4" (英寸) X = 外部預調, 插接口直徑?8 mm或1/4" (英寸)， 接口X 用于內部預調時處于關閉狀態 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
n | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
A | 82,8 | 98,6 | 114,4 | 130,2 | 146 | 161,8 | 177,6 | 193,4 | 209,2 | 225 | 240,8 | 256,6 | 272,4 | 288,2 |
B | 65,8 | 81,6 | 97,4 | 113,2 | 129 | 144,8 | 160,6 | 176,4 | 192,2 | 208 | 223,8 | 239,6 | 255,4 | 271,2 |
...n | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |||
...A | 304 | 319,8 | 335,6 | 351,4 | 367,2 | 383 | 398,8 | 414,6 | 430,4 | 446,2 | |||
...B | 287 | 302,8 | 318,6 | 334,4 | 350,2 | 366 | 381,8 | 397,6 | 413,4 | 429,2 |
| 尺寸按英寸 | |
 | |

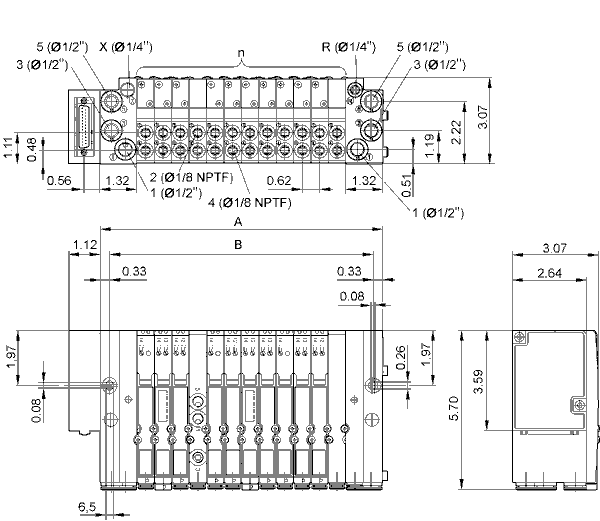

| 1 =插接口直徑?12 mm或1/2" (英寸) 2和4 =插接口直徑?8 mm或螺紋接口G1/8 或1/8NPTF 3和5 =插接口直徑?12 mm或1/2" (英寸) R = 排氣控制, 插接口直徑?8 mm或1/4" (英寸) X = 外部預調, 插接口直徑?8 mm或1/4" (英寸)， 接口X 用于內部預調時處于關閉狀態 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
n | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
A | 3,26 | 3,88 | 4,5 | 5,13 | 5,75 | 6,37 | 6,99 | 7,61 | 8,24 | 8,86 | 9,48 | 10,1 | 10,72 | 11,35 |
B | 2,59 | 3,21 | 3,83 | 4,46 | 5,08 | 5,7 | 6,32 | 6,94 | 7,57 | 8,19 | 8,81 | 9,43 | 10,06 | 10,68 |
...n | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |||
...A | 11,97 | 12,59 | 13,21 | 13,83 | 14,46 | 15,08 | 15,7 | 16,32 | 16,94 | 17,57 | |||
...B | 11,3 | 11,92 | 12,54 | 13,17 | 13,79 | 14,41 | 15,03 | 15,65 | 16,28 | 16,9 |
| 多針插頭 (25-針), 電纜標識按DIN47100標準 | |
 |  |
| 插座 (母頭) | 插頭 (公頭) |
| 插腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 顏色 | 白色 | 棕色 | 綠色 | 黃色 | 灰色 | 粉色 | 藍色 | 紅色 | 黑色 | 紫色 | 灰色/粉色 | 紅色/藍色 | 白色/綠色 |
| 插腳 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 顏色 | 棕色/綠色 | 白色/黃色 | 黃色/棕色 | 白色/灰色 | 灰色/棕色 | 白色/粉色 | 粉色/棕色 | 白色/藍色 | 棕色/藍色 | 白色/紅色 | 棕色/紅色 | 白色/黑色 |
| 多針插頭 (44-針), 電纜標識按DIN47100標準 | |
 |  |
| 插座 (母頭) | 插頭 (公頭) |
| 插腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 顏色 | 白色 | 棕色 | 綠色 | 黃色 | 灰色 | 粉色 | 藍色 | 紅色 | 黑色 | 紫色 | 灰色/粉色 | 紅色/藍色 | 白色/綠色 |
| 插腳 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 顏色 | 棕色/綠色 | 白色/黃色 | 黃色/棕色 | 白色/灰色 | 灰色/棕色 | 白色/粉色 | 粉色/棕色 | 白色/藍色 | 棕色/藍色 | 白色/紅色 | 棕色/紅色 | 白色/黑色 |
| 插腳 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 |
| 顏色 | 棕色/黑色 | 灰色/綠色 | 黃色/灰色 | 粉色/綠色 | 黃色/玫瑰紅 | 綠色/藍色 | 黃色/藍色 | 綠色/紅色 | 黃色/紅色 | 綠色/黑色 | 黃色/黑色 | 灰色/藍色 |
| 插腳 | 38 | 39 | 40 | 41 | 42 | 43 | 44 |
| 顏色 | 玫瑰紅/藍色 | 灰色/紅色 | 玫瑰紅/紅色 | 灰色/黑色 | 玫瑰紅/黑色 | 藍色/黑色 | 紅色/黑色 |
