產品詳情
? Qn 最大值. = 800 l/min ? 單插頭布線 ? 電子連接: M8插頭 / C型插頭 ? 電子連接: 接線盒
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 電路接口M8（3極或4極）的工作電壓，只有24伏直流電 |
| ■ | 各部件的技術參數詳見下文。 |
| ■ | 雙側操縱閥受控線圈中的供電必須保持垂直，以避免不希望的自動轉換過程。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |

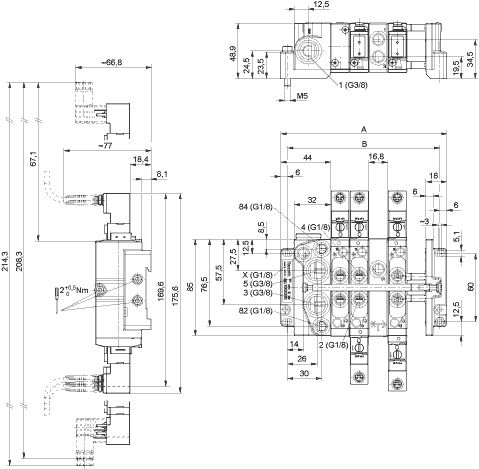

| 尺寸按mm, 右側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 95,6 | 112,4 | 129,2 | 146 | 162,8 | 179,6 | 196,4 | 213,2 | 230 | 246,8 | 263,6 | ||
B | 83,6 | 100,4 | 117,2 | 134 | 150,8 | 167,6 | 184,4 | 201,2 | 218 | 234,8 | 251,6 |

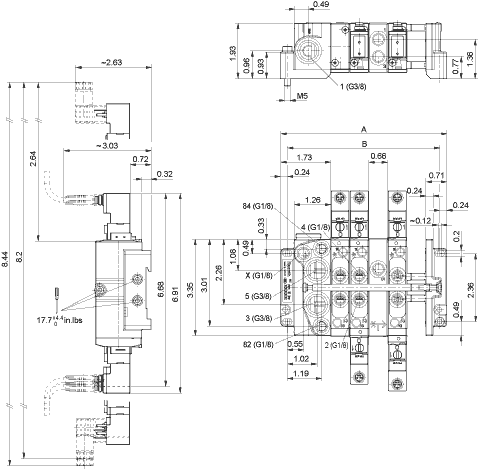

| 尺寸按英寸, 右側氣動連接板, 根據ANSI B1.20.3標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 3,76 | 4,43 | 5,09 | 5,75 | 6,41 | 7,07 | 7,73 | 8,39 | 9,06 | 9,72 | 10,38 | ||
B | 3,29 | 3,95 | 4,61 | 5,28 | 5,94 | 6,6 | 7,26 | 7,92 | 8,58 | 9,24 | 9,91 |

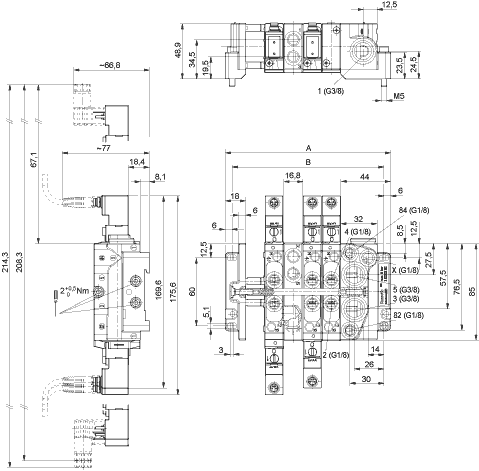

| 尺寸按mm, 左側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 95,6 | 112,4 | 129,2 | 146 | 162,8 | 179,6 | 196,4 | 213,2 | 230 | 246,8 | 263,6 | ||
B | 83,6 | 100,4 | 117,2 | 134 | 150,8 | 167,6 | 184,4 | 201,2 | 218 | 234,8 | 251,6 |

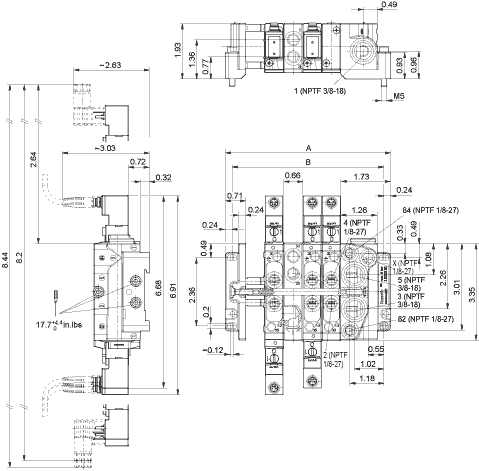

| 尺寸按英寸, 左側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 3,76 | 4,43 | 5,09 | 5,75 | 6,41 | 7,07 | 7,73 | 8,39 | 9,06 | 9,72 | 10,38 | ||
B | 3,29 | 3,95 | 4,61 | 5,28 | 5,94 | 6,6 | 7,26 | 7,92 | 8,58 | 9,24 | 9,91 |

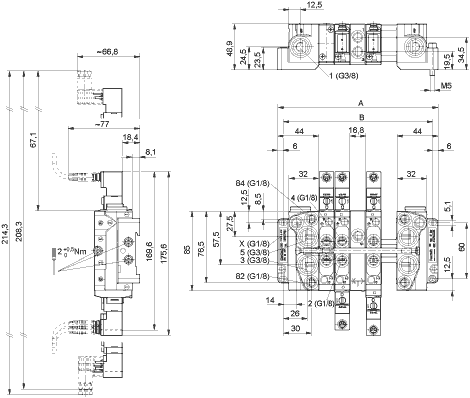

| 尺寸按mm, 雙側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 121,6 | 138,4 | 155,2 | 172 | 188,8 | 205,6 | 222,4 | 239,2 | 256 | 272,8 | 289,6 | ||
B | 109,6 | 126,4 | 143,2 | 160 | 176,8 | 193,6 | 210,4 | 227,2 | 244 | 260,8 | 277,6 |

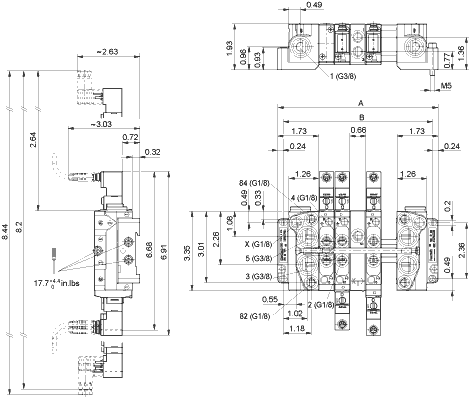

| 尺寸按英寸, 雙側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 4,79 | 5,45 | 6,11 | 6,77 | 7,43 | 8,09 | 8,76 | 9,42 | 10,08 | 10,74 | 11,4 | ||
B | 4,31 | 4,98 | 5,64 | 6,3 | 6,96 | 7,62 | 8,28 | 8,94 | 9,61 | 10,27 | 10,93 |
