? V-設計, 用于簡化DDL元件啟用的可選工具
| 技術備注 | |
| ■ | DDL-X工具用于當現場總線通信不可用時對DDL元件進行測量和控制（主功能），或在現場總線運行時起監視作用（查看器功能）。 |
| ■ | 適用于所有 AVENTICS 的 DDL組件。 |
| ■ | 運行時必須使用計算機。 系統要求：800MHzPIII處理器，256 MB內存，USB端口，CD - ROM驅動器，操作系統為微軟Windows 98SE，2000或XP。 |
| ■ | DDL-X工具是一臺診斷設備，因此不能長時間停留在DDL鏈上。 |
重量 | 物料號 |
[kg] | |
3,1 | R412008352 |
所附配件： DDL-X-工具1 套 USB 適配器1個 USB 適配器使用說明書1 本 驅動 CD-ROM1張 安裝說明書1 本 9芯 D-SUB數據線1根, 長度1米 24 V 直流電源1個, 2.5 A 插頭電源線3 根(適用于歐盟國家,英國 ,美國) ，包含用于DDLfWin-Master及 DDLfWin-Viewer 的軟件以及使用說明書的CD-ROM1 張 DDLfWin-安裝說明書1本 帶填充泡沫塑料的箱子1個 |

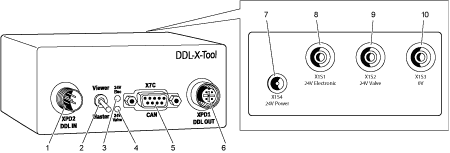

| DDL-X工具連接 | |
 | |
| 1) 安裝插頭（從總線耦合器分出的 DDL 分路） 2) 選擇開關（主功能/查看器模式） 3) 發光二極管 4) 發光二極管 5) D 型連接器（電腦連接） 6) 安裝插座（連接到模塊的 DDL 分路） 7) 電源接頭（用于電子器件和整流器的 DDL 供電） 8) 安裝接頭（電子器件的單獨供電，可替代 7） 9) 安裝接頭（整流器的單獨供電，緊停，可替代 7） 10) 安裝接頭（接地裝置，可替代 7） | |

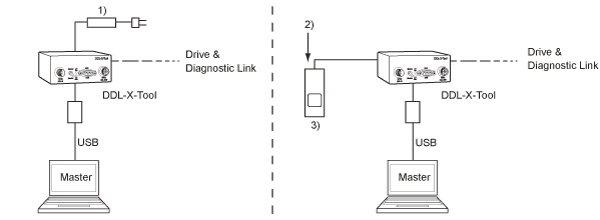

| 主功能，用于簡化啟動 | |
 | |
| 1) 電源 | |
| 2) 24V 電子裝置/ 24V 閥體 | |
| 3) 總線耦合器 | |
| 當主功能運行時，所有DDL分路的元件輸出都可控制，所有元件輸入都可顯示。 | |

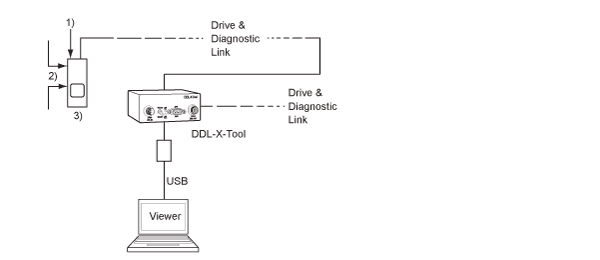

| 觀察器功能，在總線運行期間起到監視作用 | |
 | |
| 1) 24V 電子裝置/ 24V 閥體 | |
| 2) 現場總線 | |
| 3) 總線耦合器 | |
| 當查看器功能運行時，DDL-X工具會顯示所有DDL分路元件的輸入和輸出。 | |
