產品詳情
? S-設計 ? 帶驅動的總線耦合器 ? 現場總線協議: PROFIBUS DP / DeviceNet / ControlNet / EtherNET/IP / MODBUS TCP / TCP/IP
| 技術備注 | |
| ■ | 0 V導線內電流最大4 A |
| ■ | 您可在操作手冊中查閱該產品的線路布局圖，或聯系附近的Aventics 銷售中心。 |
現場總線協議 | 交換接口 Bus IN | 交換接口 Bus OUT | 電源 | DDL OUT | 重量 | 物料號 |
[kg] | ||||||
PROFIBUS DP | 插頭 (公頭), M12, 5-針, B-編碼 | 插座 (母頭), M12x1, 5-針 | 插頭 (公頭), M12, 4-針, A-編碼 | 插座 (母頭), M12, 5-針 | 0,4 | 3375000260 |
DeviceNet | 插頭 (公頭), M12, 5-針, A-編碼 | 插頭 (公頭), M12x1, 5-針 | 插頭 (公頭), M12, 4-針, A-編碼 | 插座 (母頭), M12, 5-針 | 0,52 | 3375000370 |
ControlNet | BNC - 插頭 | BNC - 插頭 | 插頭 (公頭), M12, 4-針, A-編碼 | 插座 (母頭), M12, 5-針 | 0,51 | 3375000560 |
EtherNET/IP MODBUS TCP TCP/IP | 插頭 (公頭), M12, 5-針, A-編碼 | 插頭 (公頭), M12x1, 5-針 | 插頭 (公頭), M12, 4-針, A-編碼 | 插座 (母頭), M12, 5-針 | 0,67 | R412000732 |
...物料號 | 圖片 | 注 |
... | ||
...3375000260 | Fig. 1 | 1) |
...3375000370 | Fig. 3 | - |
...3375000560 | Fig. 3 | 1) |
...R412000732 | Fig. 4 | - |
1) 手冊（英語）R499050031 |

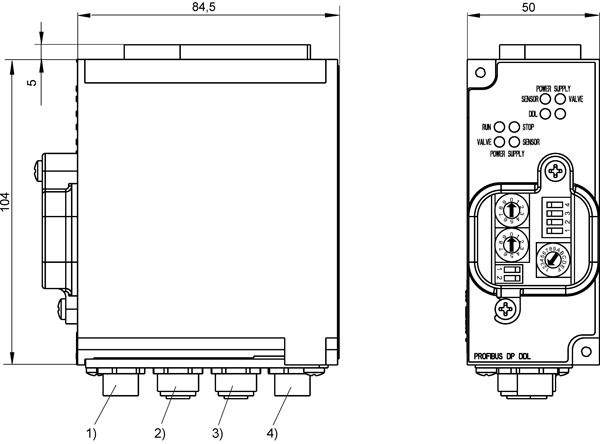

| Fig. 1 | |
 | |
| 總線輸入, M12x1, B-編碼 2) 總線輸出, M12x1, B-編碼 3) DDL, M12, 5芯 4) 電源插頭 M12, 4芯 | |

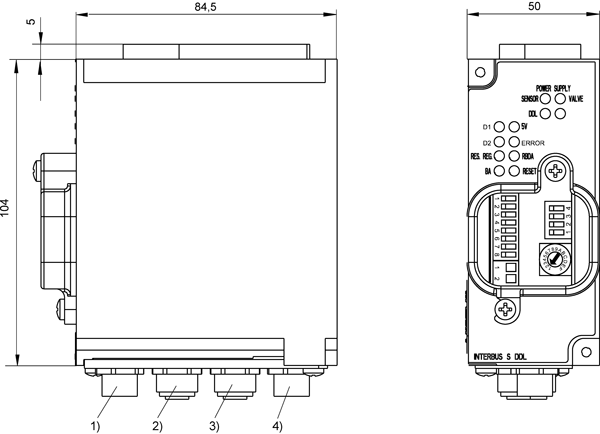

| Fig. 2 | |
 | |
| 總線輸入, M12x1, B-編碼 2) 總線輸出, M12x1, B-編碼 3) DDL, M12, 5芯 4) 電源插頭 M12, 4芯 | |
| Fig. 3 | |
 | |
| 1) DDL, M12, 5芯 2) 總線, BNC 3) 接口供電電纜插頭 M12, 4芯 | |

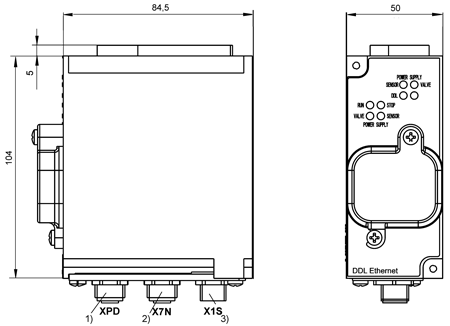

| Fig. 4 | |
 | |
| 1) DDL, M12, 5芯 2) 總線, M12x1, A-編碼 3) 接口供電電纜插頭 M12, 4芯 | |
