產品詳情
? Qn = 880 l/min ? 預控閥的寬度: 15 mm ? 底板連接 ? 壓縮空氣 接口 出口: 按照標準ISO 5599-1制造的接地板 ? 電子連接: 多芯插頭, M12, 3-針 ? 可以組裝成塊 ? 手動控制裝置: 按鈕式, 鎖定式 ? 雙線圈
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
額定電壓 | 電壓容許誤差 | 功率 消耗 |
DC | DC | DC |
W | ||
24 V | -10% / +10% | 0,35 |
HHB | 壓縮空氣連接尺寸 | 額定電壓 | 功率 消耗 | 物料號 | |||||
輸入 | 輸出 | 排氣 | 控制接口 | 先導排氣 | DC | 24 V DC | |||
[W] | |||||||||
 |  | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027275 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027276 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027300 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027301 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027325 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027326 |
 |  | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027277 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027278 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027302 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027303 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027327 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820027328 |
...物料號 | 流量值 | 理論電阻 | 工作壓力范圍 | 切換時間(開) | 切換時間(關) | 注 |
... | Qn | tF | tE | |||
... | [l/min] | [bar] | [ms] | [ms] | ||
...0820027275 | 880 | 1480 | 2,5 / 10 | 16 | - | 1) |
... 0820027276 | 880 | 1480 | -0,9 / 10 | 16 | - | 2) |
...0820027300 | 880 | 1480 | 2,5 / 10 | - | - | 1) |
... 0820027301 | 880 | 1480 | -0,9 / 10 | - | - | 2) |
... 0820027325 | 880 | 1480 | 2,5 / 10 | 15 | 29 | 1) |
... 0820027326 | 880 | 1480 | -0,9 / 10 | 15 | 29 | 2) |
... 0820027277 | 880 | 1480 | 2,5 / 10 | 16 | - | 1) |
... 0820027278 | 880 | 1480 | -0,9 / 10 | 16 | - | 2) |
... 0820027302 | 880 | 1480 | 2,5 / 10 | - | - | 1) |
...0820027303 | 880 | 1480 | -0,9 / 10 | - | - | 2) |
... 0820027327 | 880 | 1480 | 2,5 / 10 | 15 | 29 | 1) |
... 0820027328 | 880 | 1480 | -0,9 / 10 | 15 | 29 | 2) |
手動控制機構 = 手動控制機構 1) 先導: 內部 2) 先導: 外部的 6 bar、Δp = 1 bar 時的額定流量 Qn |

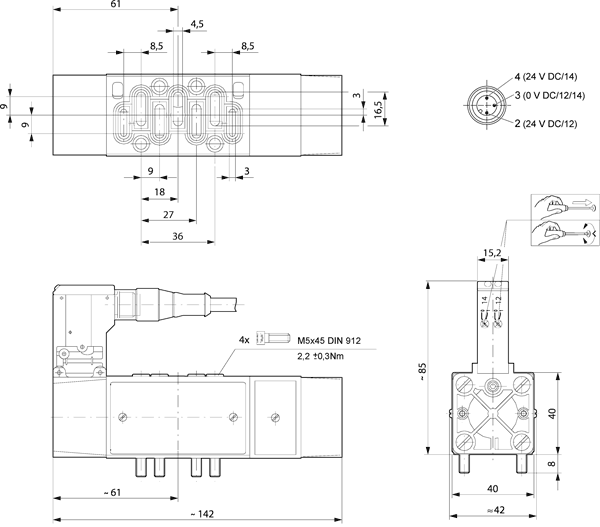

| 規格 |
 |
