產品詳情
? 3位, 5位 ? 壓縮空氣 接口 人口: M5 - ? 4 ? 壓縮空氣 接口 出口: M5 - ? 4
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
顯示 | 復位裝置 | 壓縮空氣連接尺寸 | 脈沖持續時間 | 暫停持續時間 | 重量 | 圖片 | 物料號 | ||||
輸入 | 輸出 | 計數 | 復位 | 計數 | 復位 | ||||||
[kg] | |||||||||||
 | 3位 | 通過按鍵手動控制, 氣動 > 2 bar | M5 | M5 | > 8 ms | > 180 ms | > 10 ms | > 50 ms | 0,19 | Fig. 1 | 0821304020 |
3位 | ? 4 | ? 4 | Fig. 1 | 0821304021 | |||||||
5位 | M5 | M5 | Fig. 2 | 0821304023 | |||||||
5位 | ? 4 | ? 4 | Fig. 2 | 0821304024 | |||||||
NC |

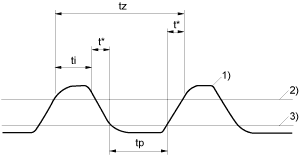

| 計數頻率 | |
 | |
| 1) 計數脈沖 | |
| 2) 開關壓力 -0.8 巴 | |
| 3) 廢氣壓力 -0.15 巴 | |
| ti = 最小脈沖時間 tp = 最小暫停時間 tz = 計數脈沖時間 = ti + tp + 2t* t* = 取決于壓力和管長（必須確定值） | |

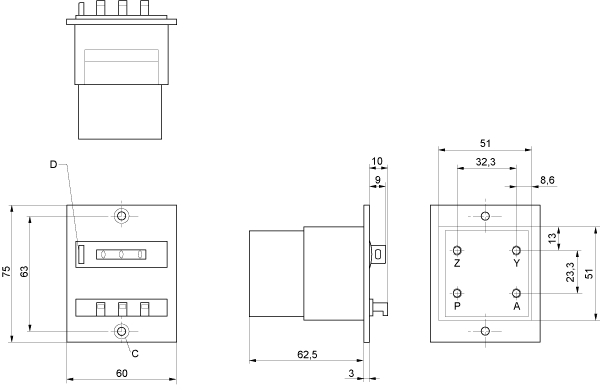

| Fig. 1 | |
 | |
| P (1) = 壓縮空氣接口 | |
| Z = 計數信號 | |
| Y = 復位信號 | |
| A (2) = 輸出信號 | |
| C = 傾斜度DIN 74 - AF4 D= 復位按鍵 | |
| 供貨范圍包括： 2個DIN 966 St M4x16的半埋頭螺釘 2個A4 DIN 124的彈簧圈 2個M4 DIN 934的六角螺母 | |

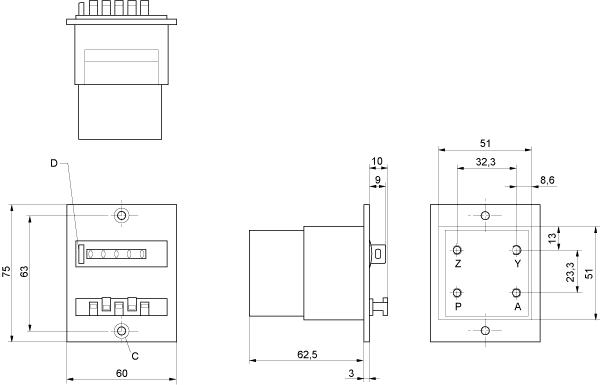

| Fig. 2 | |
 | |
| P (1) = 壓縮空氣接口 | |
| Z = 計數信號 | |
| Y = 復位信號 | |
| A (2) = 輸出信號 | |
| C = 傾斜度DIN 74 - AF4 D= 復位按鍵 | |
| 供貨范圍包括： 2個DIN 966 St M4x16的半埋頭螺釘 2個A4 DIN 124的彈簧圈 2個M4 DIN 934的六角螺母 | |
