? Qn = 300 - 900 l/min
技術備注 | |
■ | "在連接/分開壓縮空氣軟管和截止閥時開通/停止流量。 " |
接口1 | 接口2 | Qn 1 → 2 | 重量 | 供貨單位 | 物料號 | |
[l/min] | [kg] | [件] | ||||
![]() | G 1/8 | ? 4 | 300 | 0,011 | 10 | R412005526 |
G 1/8 | ? 6 | 700 | 0,013 | R412005527 | ||
G 1/4 | ? 6 | 700 | 0,021 | R412005528 | ||
G 1/4 | ? 8 | 900 | 0,02 | R412005529 |
6 bar、Δp = 1 bar 時的額定流量 Qn |

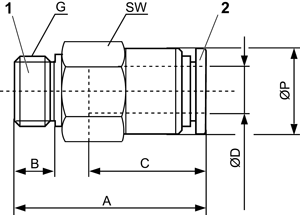

規格 |
![]() |
物料號 | G | ? D | A | B | C | SW | ? P | ||||
R412005526 | G 1/8 | 4 | 26,6 | 5 | 16 | 14 | 10 | ||||
R412005527 | G 1/8 | 6 | 26,9 | 5 | 17 | 14 | 12 | ||||
R412005528 | G 1/4 | 6 | 29,4 | 6 | 17 | 17 | 13 | ||||
R412005529 | G 1/4 | 8 | 33,8 | 6 | 18,5 | 17 | 14 |
