產品詳情
? Qn= 1300 l/min ? 電子連接: 通過信號接口 ? 信號連接: (輸入和輸出比特), 多芯插頭, M12, 5-針
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 不含機油、干燥的空氣可以詢問安裝在其它的位置。 |
| ■ | 只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。 |
進氣壓力 最大 | 壓力調節范圍 最小值/最大值 | 設定值輸入端 | 實際值輸出端 | 滯環 | 物料號 | |||
[bar] | [bar] | |||||||
 | 8 | 0 / 6 | 0 - 20 | mA | 0 - 20 | mA | < 0,03 bar | R414000690 |
8 | 0 / 6 | 4 - 20 | 4 - 20 | R414000691 | ||||
12 | 0 / 10 | 0 - 20 | 0 - 20 | R414000700 | ||||
12 | 0 / 10 | 4 - 20 | 4 - 20 | R414000701 | ||||
最小工作壓力 = 0.5 bar + 最大所需的二級壓力 可查詢其他壓力調節范圍 |

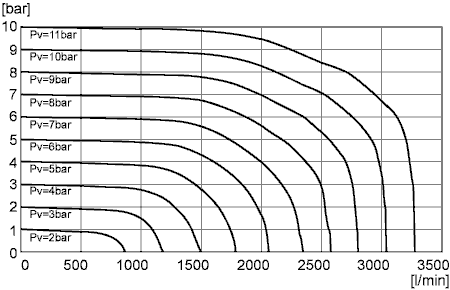

| 流量曲線 |
 |

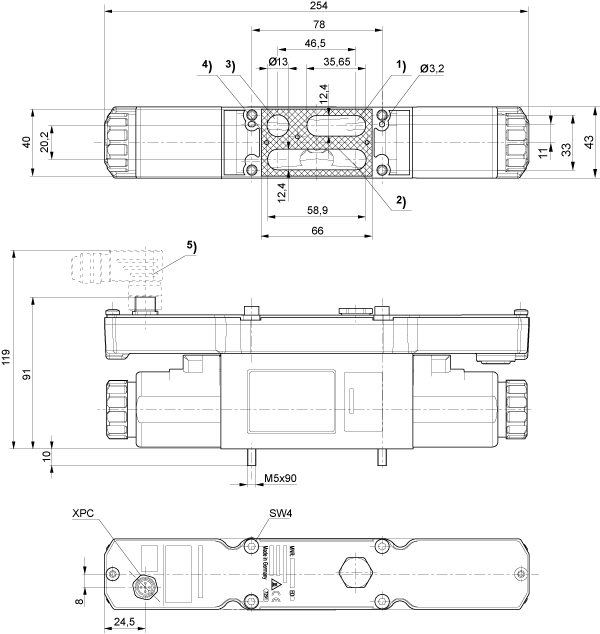

| 規格 | |
 | |
| 1) 進氣壓力 | |
| 2) 工作壓力 | |
| 3) 排氣 | |
| 4) 密封墊圈 | |
| 5) 附件不屬于供貨范圍 | |

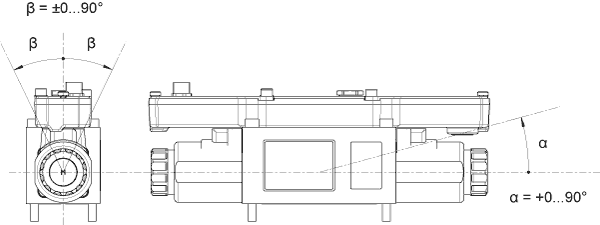

| 安裝位置 |
 |
| 功能圖 | |
 | |
| a) 額定值輸入端 b) 實際值輸出端 E/P-壓力調節閥的控制符合數據化電子標準值，關閉壓力。 | |
| 1) 進氣壓力 | |
| 2) 工作壓力 | |
| 3) 排氣 | |

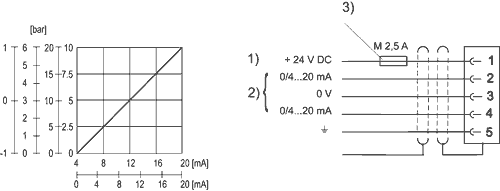

| 帶實際輸出值的電流控制特性和引腳分配 | |
 | |
| 1) 電壓 | |
| 2) 實際值(Pin 4)和額定值(Pin 2) 設到0 V . 電流控制 (負荷100 Ω). 實際值輸出端(啟動設備的最大電阻 < 300 Ω). | |
| 3) 工作電壓必須用外部的 M 2.5 A 保險裝置進行保護。 為了保護 EMC，插頭要與屏蔽電纜連接。 | |
