產品詳情
? Qn = 400 - 600 l/min ? 快插接頭, 外螺紋 ? 提動閥
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
壓縮空氣連接尺寸 | 調節范圍 最小/最大 | 額定流量 | 重量 | 圖片 | 物料號 | ||
輸入 | 輸出 | Qn 1 → 2 | |||||
[bar] | [l/min] | [kg] | |||||
 | G 1/8 | ? 4 | 1 / 8 | 400 | 0,075 | Fig. 1 | 0821302083 |
G 1/8 | ? 6 | 400 | 0,075 | Fig. 1 | 0821302084 | ||
G 1/8 | ? 6 | 600 | 0,105 | Fig. 2 | 0821302086 | ||
G 1/8 | ? 8 | 400 | 0,075 | Fig. 1 | 0821302085 | ||
G 1/8 | ? 8 | 600 | 0,105 | Fig. 2 | 0821302087 | ||
G 1/4 | ? 6 | 600 | 0,08 | Fig. 1 | 0821302088 | ||
G 1/4 | ? 8 | 600 | 0,08 | Fig. 1 | 0821302089 | ||
G 1/4 | ? 10 | 600 | 0,08 | Fig. 1 | 0821302090 | ||
6 bar、Δp = 1 bar 時的額定流量 Qn |
| 應用舉例 | |
 | |
| 1）例如具有最大壓力的預行程 2）具有減小壓力的返回行程 3）在換向閥上的安裝位置 | |
| 擰緊力矩較小時密封環會使環支撐件發生360°擺動。進一步擰緊，鎖止環支撐件。 | |
| 通過內六角頭調節螺栓調節壓力。用鎖緊螺母固定。 | |

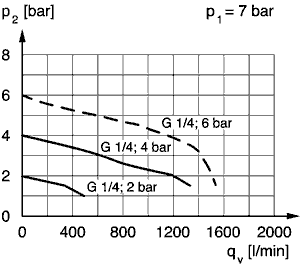

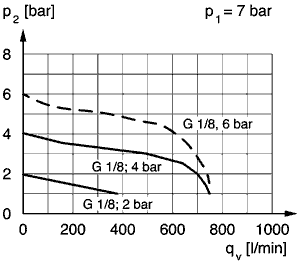

| 壓力特性曲線（從1到2的流量） |
 |
 |
| Fig. 1 | |
 | |
| 1) 黃銅鍍鋅 2) 聚酰胺 3) 聚酰胺 4) 軟管 | |
物料號 | A | B | C | D | E | F | G | H | I | J | K | M |
0821302083 | G 1/8 | 4 | 17 | 6,3 | 19,8 | 70,8 | 11 | 15 | 11 | 21,7 | 31,4 | 13 |
0821302084 | G 1/8 | 6 | 17 | 6,3 | 19,8 | 70,8 | 13 | 15 | 13 | 25 | 33,9 | 13 |
0821302085 | G 1/8 | 8 | 17 | 6,3 | 19,8 | 70,8 | 14 | 15 | 18 | 25,2 | 35,3 | 13 |
0821302088 | G 1/4 | 6 | 17 | 9,5 | 25,8 | 78,8 | 13 | 19 | 13 | 26 | 38,1 | 13 |
0821302089 | G 1/4 | 8 | 17 | 9,5 | 25,8 | 78,8 | 18 | 19 | 18 | 27 | 39,8 | 13 |
0821302090 | G 1/4 | 10 | 17 | 9,5 | 25,8 | 78,8 | 18 | 19 | 18 | 27 | 39,8 | 13 |
...物料號 | N | ||||||||||
... 0821302083 | 5 | ||||||||||
... 0821302084 | 5 | ||||||||||
... 0821302085 | 5 | ||||||||||
... 0821302088 | 5 | ||||||||||
... 0821302089 | 5 | ||||||||||
... 0821302090 | 5 |

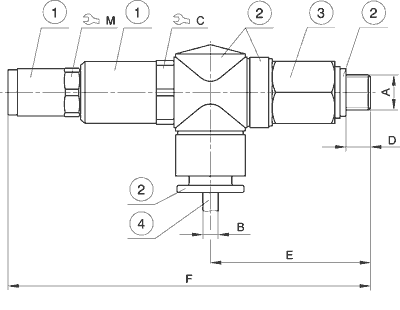

| Fig. 2 | |
 | |
| 1) 黃銅鍍鋅 2) 聚酰胺 3) 黃銅鍍鋅 4) 軟管 | |
物料號 | A | B | C | D | E | F | M | ||||
0821302086 | G 1/8 | 6 | 17 | 6,5 | 42,3 | 95,3 | 13 | ||||
0821302087 | G 1/8 | 8 | 17 | 6,2 | 42,3 | 95,3 | 13 |
