? Qn = 1833 - 13874 l/min ? 可旋緊
技術(shù)備注 | |
■ | 當(dāng)壓力升高率為 10% (PE <1bar, +.1 bar) 時達到所標(biāo)明的功率,在 20°C 下用壓縮空氣測量。 |
■ | 閥門出口壓力 < 1 bar |
接口1 | 接口2 | 閥門的開啟壓力 | 流量 1 → 2 | 物料號 | |
[bar] | [l/min] | ||||
![]() | G 3/8 | G 1/2 | 4 | 1833 | R412007567 |
G 3/8 | G 1/2 | 5 | 2216 | R412007722 | |
G 3/8 | G 1/2 | 10 | 4090 | R412007704 | |
G 1/2 | G 3/4 | 8 | 6723 | R412007558 | |
G 1/2 | G 3/4 | 16 | 12759 | R412007561 | |
G 3/4 | G 1 | 8 | 13874 | R412007563 |
接口 1 = 入口(例如貯壓器) 接口2 = 排氣 |

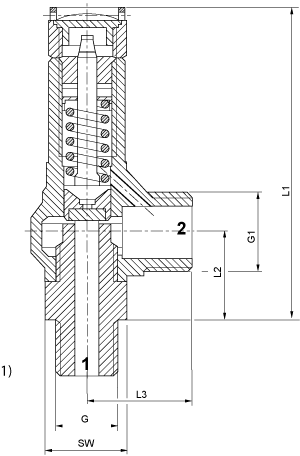

規(guī)格 | |
![]() | |
1) 氣流方向: 1 向 2 |
G | G1 | L1 | L2 | L3 | SW | T [Nm] | NW | |||||
G 3/8 | G 1/2 | 85 | 23,5 | 29 | 22 | 40 | 7 | |||||
G 1/2 | G 3/4 | 105 | 30 | 32 | 25 | 65 | 10 | |||||
G 3/4 | G 1 | 136 | 37 | 45 | 35 | 160 | 14 |
