產品詳情
? 帶 釋放閥 ? 帶有消音器 ? 帶有單向閥, 帶過濾器
| 技術備注 | |
| ■ | 注：全部數據基于1013 mbar的環境壓力和20°C的環境溫度。 |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
類型 | 噴嘴直徑 | 功率 消耗 電磁閥 | 每次操作時的最大真空度 | 最大吸入-流量 | 每項操作所需空氣 | 物料號 | |
DC | |||||||
[mm] | [W] | [%] | [l/min] | [l/min] | |||
 | ECS-EC-10-NO | 1 | 1,3 | 84 | 37 | 53 | 0821305132 |
ECS-EC-15-NO | 1,5 | 1,3 | 85 | 65 | 117 | 0821305137 | |
ECS-EC-20-NO | 2 | 2,5 | 83 | 116 | 190 | 0821305142 | |
ECS-EC-30-NO | 3 | 2,5 | 87 | 200 | 420 | 0821305147 | |
ECS-EC-10-NC | 1 | 1,3 | 84 | 37 | 53 | 0821305133 | |
ECS-EC-15-NC | 1,5 | 1,3 | 85 | 65 | 117 | 0821305138 | |
ECS-EC-20-NC | 2 | 2,5 | 83 | 116 | 190 | 0821305143 | |
ECS-EC-30-NC | 3 | 2,5 | 87 | 200 | 420 | 0821305148 |
...物料號 | 已吸收的聲壓級 | 吸收聲壓級 | 重量 | 注 |
... | ||||
... | [dBA] | [dBA] | [kg] | |
... 0821305132 | 66 | 68 | 0,275 | 1); 3); 5) |
... 0821305137 | 68 | 68 | 0,275 | 1); 3); 5) |
... 0821305142 | 76 | 78 | 0,465 | 2); 4); 6) |
... 0821305147 | 82 | 82 | 0,485 | 2); 4); 6) |
... 0821305133 | 66 | 68 | 0,275 | 1); 3); 5) |
... 0821305138 | 68 | 68 | 0,275 | 1); 3); 5) |
... 0821305143 | 76 | 78 | 0,465 | 2); 4); 6) |
... 0821305148 | 82 | 82 | 0,485 | 2); 4); 6) |
1) 噴嘴材料: 黃銅 2) 噴嘴材料: 鋁材 3) 防護等級 帶接線盒: IP40 4) 防護等級 帶接線盒: IP65 5) 電子連接: 多芯插頭, 工業插頭, 2-針 6) 電子連接: 多芯插頭, EN 175301-803, C型 p.opt. = 最佳工作壓力 |
| ECS-EC-...NO-C-S | |
 | |
| NO = 噴射器-吸氣管路要不帶電打開 | |
| C = 電磁閥 沖擊脈沖 | |
| S =集成單向閥 | |
| ECS-EC-...NC-C-S | |
 | |
| NC = 失電真空發生器管路關閉 | |
| C = 電磁閥 沖擊脈沖 | |
| S =集成單向閥 | |

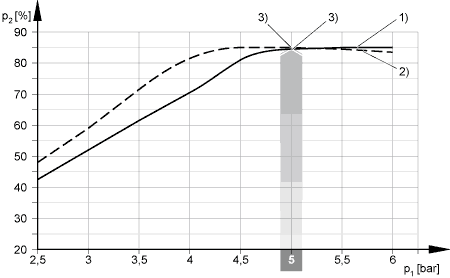

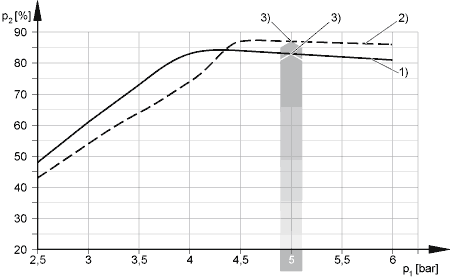

| 真空度P2與供氣壓力P1之間的關系 | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴2.0 mm | |
| 2) ?噴嘴3.0 mm | |
| 3) 最佳工作壓力 | |

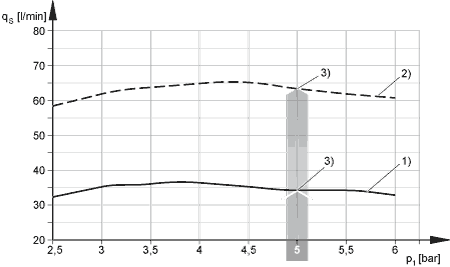

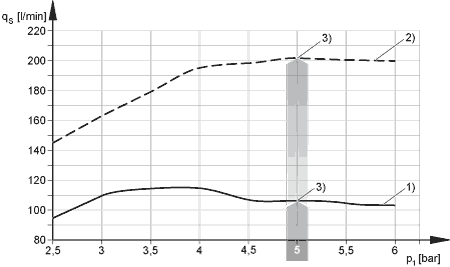

| 吸持能力qs與供氣壓力p1的關系 | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴2.0 mm | |
| 2) ?噴嘴3.0 mm | |
| 3) 最佳工作壓力 | |

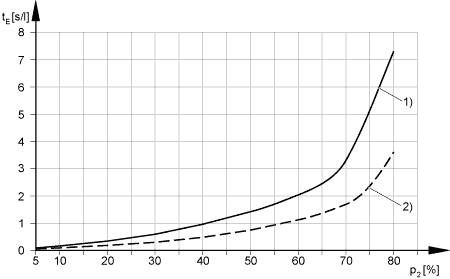

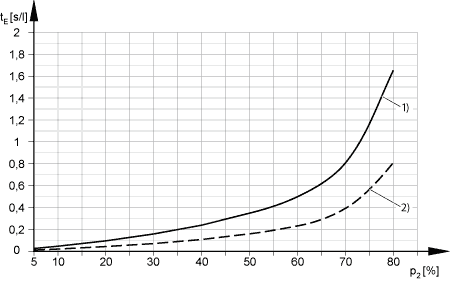

| 抽空1升容積所需時間（最佳工作壓力時） | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
 | |
| 1) ?噴嘴2.0 mm | |
| 2) ?噴嘴3.0 mm | |

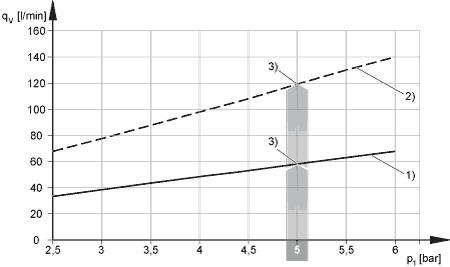

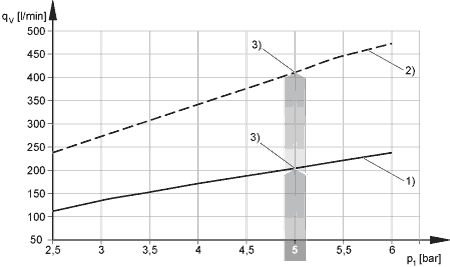

| 耗氣量qv與供氣壓力p1的關系 | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴2.0 mm | |
| 2) ?噴嘴3.0 mm | |
| 3) 最佳工作壓力 | |

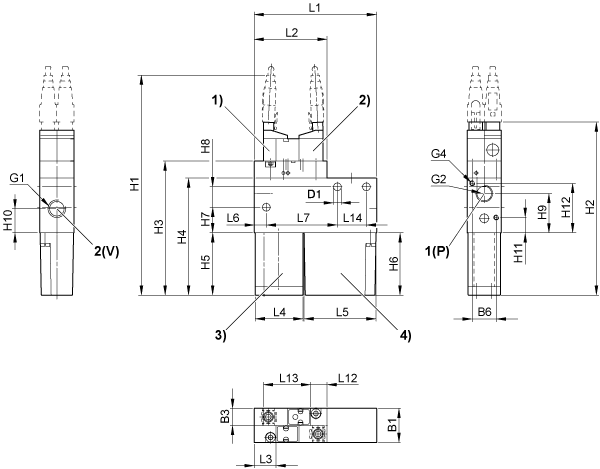

| ECS-EC-10/-15 | |
 | |
| 1) 電磁閥 真空 開/關 | |
| 2) 電磁閥 沖擊脈沖 | |
| 3) 消音器 | |
| 4) 過濾器 | |
物料號 | B1 | B3 | B6 | D1 | G1 | G2 | G4 | H1 | H2 | H3 | H4 | H5 |
0821305132 | 20 | 10 | 15 | 4,5 | G 1/8 | G 1/8 | M3 | 129 | 104,5 | 78,5 | 68,5 | 36,5 |
0821305137 | 20 | 10 | 15 | 4,5 | G 1/8 | G 1/8 | M3 | 129 | 104,5 | 78,5 | 68,5 | 36,5 |
0821305133 | 20 | 10 | 15 | 4,5 | G 1/8 | G 1/8 | M3 | 129 | 104,5 | 78,5 | 68,5 | 36,5 |
0821305138 | 20 | 10 | 15 | 4,5 | G 1/8 | G 1/8 | M3 | 129 | 104,5 | 78,5 | 68,5 | 36,5 |
...物料號 | H6 | H7 | H8 | H9 | H10 | H11 | H12 | L1 | L2 | L3 | L4 | L5 |
... 0821305132 | 36,5 | 15 | 12 | 23 | 14 | 9 | 29 | 71,5 | 42,5 | 12,6 | 28 | 42 |
... 0821305137 | 36,5 | 15 | 12 | 23 | 14 | 9 | 29 | 71,5 | 42,5 | 12,6 | 28 | 42 |
... 0821305133 | 36,5 | 15 | 12 | 23 | 14 | 9 | 29 | 71,5 | 42,5 | 12,6 | 28 | 42 |
... 0821305138 | 36,5 | 15 | 12 | 23 | 14 | 9 | 29 | 71,5 | 42,5 | 12,6 | 28 | 42 |
...物料號 | L6 | L7 | L12 | L13 | L14 | ||||||
... 0821305132 | 7 | 41,5 | 9,6 | 27,5 | 17 | ||||||
... 0821305137 | 7 | 41,5 | 9,6 | 27,5 | 17 | ||||||
... 0821305133 | 7 | 41,5 | 9,6 | 27,5 | 17 | ||||||
... 0821305138 | 7 | 41,5 | 9,6 | 27,5 | 17 |

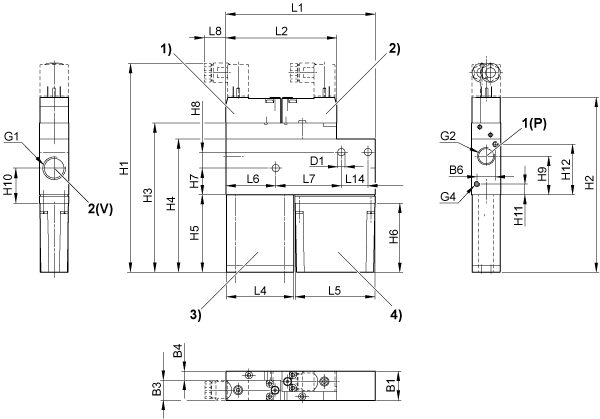

| ECS-EC-20/-30 | |
 | |
| 1) 電磁閥 真空 開/關 | |
| 2) 電磁閥 沖擊脈沖 | |
| 3) 消音器 | |
| 4) 過濾器 | |
物料號 | B1 | B3 | B4 | B6 | D1 | G1 | G2 | G4 | H1 | H2 | H3 | H4 |
0821305142 | 22 | 15 | 6,8 | 14 | 5,5 | G 3/8 | G 1/4 | M4 | 157,5 | 132,5 | 112,5 | 100,5 |
0821305147 | 22 | 15 | 6,8 | 14 | 5,5 | G 3/8 | G 1/4 | M4 | 157,5 | 147,5 | 112,5 | 100,5 |
0821305143 | 22 | 15 | 6,8 | 14 | 5,5 | G 3/8 | G 1/4 | M4 | 157,5 | 132,5 | 112,5 | 100,5 |
0821305148 | 22 | 15 | 6,8 | 14 | 5,5 | G 3/8 | G 1/4 | M4 | 157,5 | 147,5 | 112,5 | 100,5 |
...物料號 | H5 | H6 | H7 | H8 | H9 | H10 | H11 | H12 | L1 | L2 | L4 | L5 |
... 0821305142 | 58,5 | 52 | 20 | 12 | 29 | 26,5 | 8 | 38 | 112,5 | 83,4 | 50,5 | 60 |
... 0821305147 | 73,5 | 52 | 20 | 12 | 29 | 26,5 | 8 | 38 | 112,5 | 83,4 | 50,5 | 60 |
... 0821305143 | 58,5 | 52 | 20 | 12 | 29 | 26,5 | 8 | 38 | 112,5 | 83,4 | 50,5 | 60 |
... 0821305148 | 73,5 | 52 | 20 | 12 | 29 | 26,5 | 8 | 38 | 112,5 | 83,4 | 50,5 | 60 |
...物料號 | L6 | L7 | L8 | L14 | |||||||
... 0821305142 | 37,5 | 49,5 | 16,5 | 20 | |||||||
... 0821305147 | 37,5 | 49,5 | 16,5 | 20 | |||||||
... 0821305143 | 37,5 | 49,5 | 16,5 | 20 | |||||||
... 0821305148 | 37,5 | 49,5 | 16,5 | 20 |
