產品詳情
| 技術備注 | |
| ■ | 注：全部數據基于1013 mbar的環境壓力和20°C的環境溫度。 |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
類型 | 噴嘴直徑 | 每次操作時的最大真空度 | 最大吸入-流量 | 每項操作所需空氣 | 重量 | 物料號 | |
[mm] | [%] | [l/min] | [l/min] | [kg] | |||
 | EBP-PT-05-NN | 0,5 | 82 | 6,4 | 15,5 | 0,06 | 7350150000 |
EBP-PT-07-NN | 0,7 | 83 | 17 | 27 | 0,08 | 7350300000 | |
EBP-PT-10-NN | 1 | 89 | 40 | 60 | 0,13 | 7350600000 | |
EBP-PT-15-NN | 1,5 | 87 | 70 | 120 | 0,14 | 7351200000 | |
EBP-PT-21-NN | 2,1 | 90 | 125 | 225 | 0,22 | 7352400000 | |
EBP-PT-30-NN | 3 | 90 | 240 | 420 | 0,24 | 7354200000 |
p.opt. = 最佳工作壓力 |

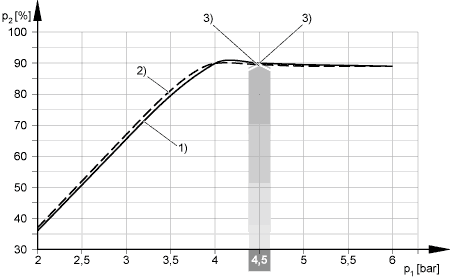

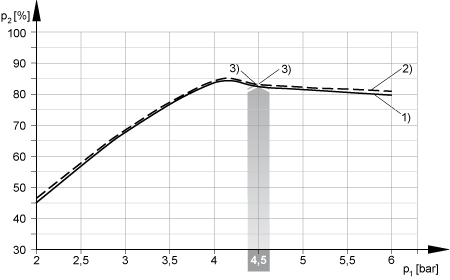

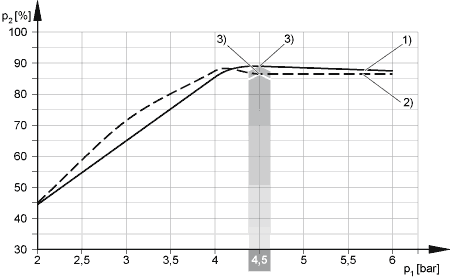

| 真空度P2與供氣壓力P1之間的關系 | |
 | |
| 1) ?噴嘴0.5 mm | |
| 2) ?噴嘴0.7 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴2.1 mm | |
| 2) ?噴嘴3.0 mm | |
| 3) 最佳工作壓力 | |

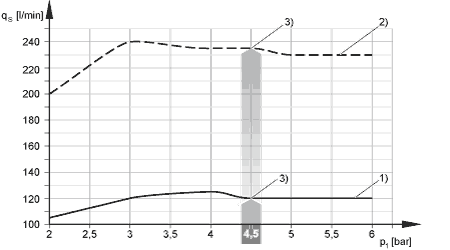

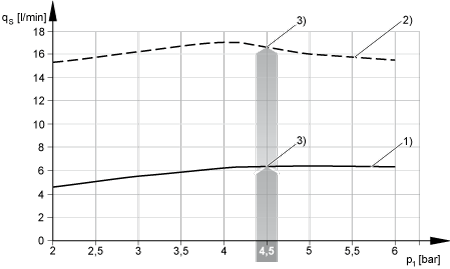

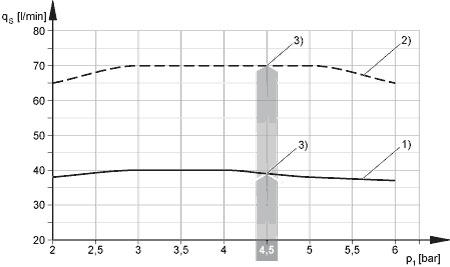

| 吸持能力qs與供氣壓力p1的關系 | |
 | |
| 1) ?噴嘴0.5 mm | |
| 2) ?噴嘴0.7 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴2.1 mm | |
| 2) ?噴嘴3.0 mm | |
| 3) 最佳工作壓力 | |

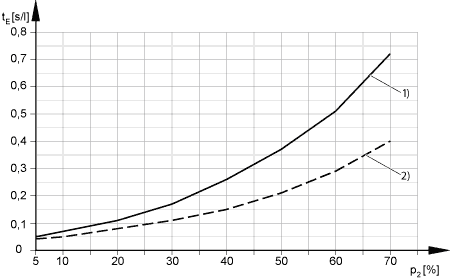

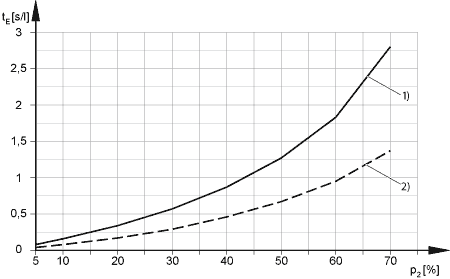

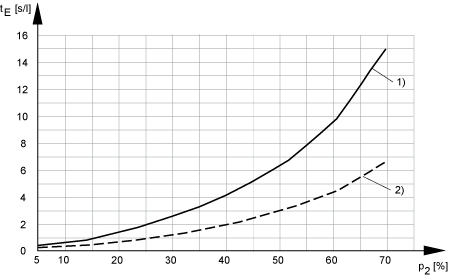

| 抽空1升容積所需時間（最佳工作壓力時） | |
 | |
| 1) ?噴嘴0.5 mm | |
| 2) ?噴嘴0.7 mm | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
 | |
| 1) ?噴嘴2.1 mm | |
| 2) ?噴嘴3.0 mm | |

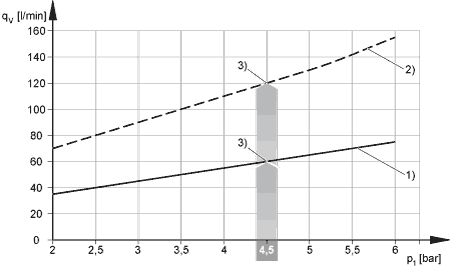

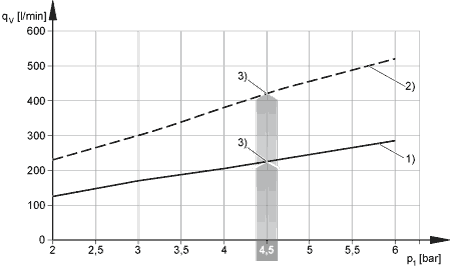

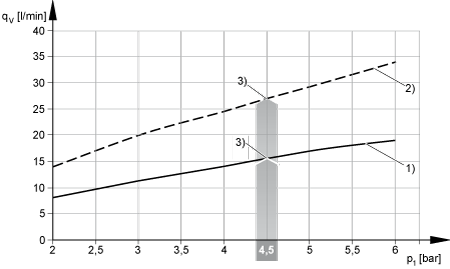

| 耗氣量qv與供氣壓力p1的關系 | |
 | |
| 1) ?噴嘴0.5 mm | |
| 2) ?噴嘴0.7 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴1.0 mm | |
| 2) ?噴嘴1.5 mm | |
| 3) 最佳工作壓力 | |
 | |
| 1) ?噴嘴2.1 mm | |
| 2) ?噴嘴3.0 mm | |
| 3) 最佳工作壓力 | |

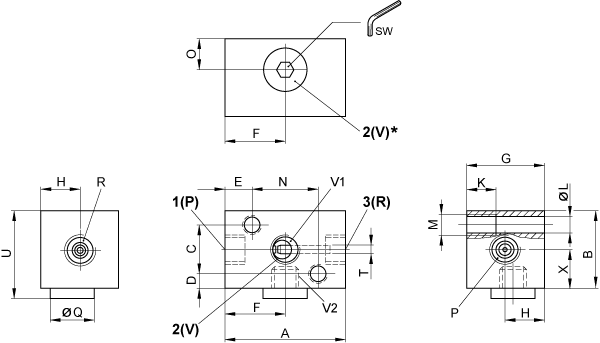

| EBP-PT-05 / 07 | |
 | |
| * 壓力傳感器的壓縮空氣接口 | |

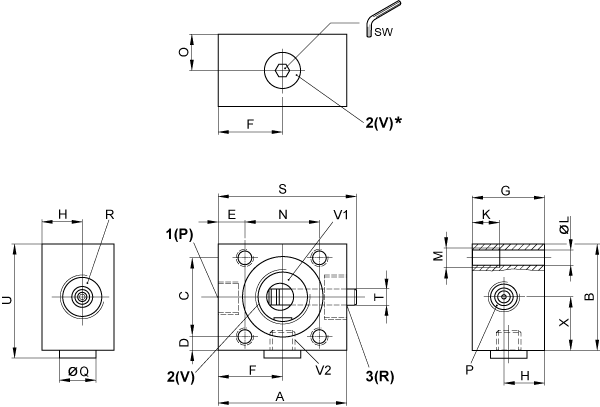

| EBP-PT-10 .../ -30 | |
 | |
| * 壓力傳感器的壓縮空氣接口 | |
物料號 | A | B | C | D | E | F | G | H | K | ? L | M | N |
7350150000 | 40 | 25 | 16 | 4,5 | 9 | 20 | 25 | 12,5 | 10 | 5,1 | M6 | 22 |
7350300000 | 50 | 25 | 16 | 4,5 | 12 | 23 | 25 | 12,5 | 10 | 5,1 | M6 | 22 |
7350600000 | 50 | 40 | 29 | 5,5 | 10,5 | 25 | 28 | 15,5 | 12 | 5,1 | M6 | 29 |
7351200000 | 50 | 40 | 29 | 5,5 | 10,5 | 25 | 28 | 15,5 | 12 | 5,1 | M6 | 29 |
7352400000 | 60 | 40 | 29 | 5,5 | 10,5 | 25 | 40 | 21,5 | 12 | 5,1 | M6 | 29 |
7354200000 | 60 | 40 | 29 | 5,5 | 10,5 | 25 | 40 | 21,5 | 12 | 5,1 | M6 | 29 |
...物料號 | O | P | ? Q | R | S | SW | ?T | U | V1 | V2 | X |
... 7350150000 | 10 | G 1/8x8 | 14 | G 1/8x8 | ─ | 5 | 5 | 28 | G 1/8x8 | G 1/8x7 | 12,5 |
... 7350300000 | 10 | G 1/8x8 | 14 | G 1/8x8 | ─ | 5 | – | 28,5 | G 1/8x8 | G 1/8x7 | 12,5 |
... 7350600000 | 14 | G 1/4x10 | 14 | G 3/8x9 | ─ | 5 | 8 | 43 | G 1/2x9 | G 1/8x8 | 20 |
... 7351200000 | 14 | G 1/4x10 | 14 | – | 52,5 | 5 | 8 | 43 | G 1/2x9 | G 1/8x8 | 20 |
... 7352400000 | 21,5 | G 1/4x10 | 14 | G 1x12 | ─ | 5 | – | 43 | G 1/2x9 | G 1/8x8 | 20 |
... 7354200000 | 21,5 | G 1/4x10 | 14 | G 1x12 | ─ | 5 | – | 43 | G 1/2x9 | G 1/8x8 | 20 |
