技術(shù)備注 | |
■ | 說明:高承載力橡膠金屬連接件用作旋轉(zhuǎn)節(jié)。 |
最大垂直負載(靜止) | 彎矩 | 重量 | 物料號 |
[N] | [Nm] | [kg] | |
500 | 8 | 0,026 | 0821305168 |
750 | 10 | 0,03 | 0821305169 |
3000 | 50 | 0,1 | 0821305170 |
規(guī)格 |
![]() |

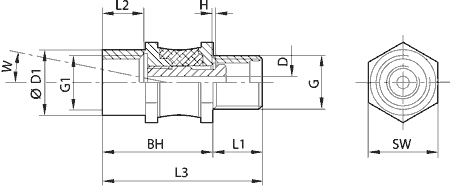

物料號 | G1 | G | ? D1 | D | L1 | L2 | L3 | BH | H | SW | W |
0821305168 | G 1/4 | M10x1,25 | 16 | 2,8 | 8 | 10,5 | 35 | 27 | 1,5 | 17 | 12° |
0821305169 | G 1/4 | G 1/4 | 16 | 3 | 12 | 12 | 39 | 27 | 1,5 | 17 | 12° |
0821305170 | G 1/2 | G 1/2 | 26 | 6 | 14 | 14 | 47,5 | 33,5 | 1,3 | 27 | 12° |
...物料號 | 重量 kg | ||||||||||
... 0821305168 | 0,026 | ||||||||||
... 0821305169 | 0,03 | ||||||||||
... 0821305170 | 0,1 |
