產品詳情
? G 1/4 - G 3/8 ? 過濾器氣孔直徑: 5 μm ? 帶有壓力表
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 加油速度為每分鐘1000升 [滴/分鐘]: 1-2 |
| ■ | 根據 ISO 8573-4 標準的最大出口剩余油含量: 5 mg/m3 |
接口 | 清除冷凝物 | 重量 | 注 | 物料號 | |
[kg] | |||||
 | G 1/4 | 半自動，失壓開啟 | 1,19 | 1) | 0821300450 |
G 1/4 | 全自動，無壓打開 | 1,23 | 1) | 0821300453 | |
G 1/4 | 半自動，失壓開啟 | 1,272 | 1); 3) | 0821300451 | |
G 1/4 | 全自動，無壓打開 | 1,31 | 1); 3) | 0821300454 | |
G 1/4 | 半自動，失壓開啟 | 1,54 | 2) | 0821300452 | |
G 1/4 | 全自動，無壓打開 | 1,572 | 2) | 0821300455 | |
G 3/8 | 全自動，無壓打開 | 1,572 | 2) | 0821300485 | |
G 3/8 | 半自動，失壓開啟 | 1,19 | 1) | 0821300480 | |
G 3/8 | 全自動，無壓打開 | 1,23 | 1) | 0821300483 | |
G 3/8 | 全自動，無壓打開 | 1,31 | 1); 3) | 0821300484 | |
G 3/8 | 半自動，失壓開啟 | 1,272 | 1); 3) | 0821300481 | |
G 3/8 | 半自動，失壓開啟 | 1,54 | 2) | 0821300482 |
二次壓力為 6 bar 、Δp = 1 bar 時的額定流量 Qn 金屬材質的保護籃，可以用來裝備所有的聚碳酸脂容器。 1) 氣杯: 聚碳酸酯 2) 氣杯: 壓鑄鋅 3) 防護罩: 鋼 |

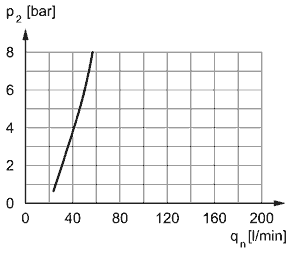

| 最小流量曲線（油霧器正常工作所必需的流量） | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

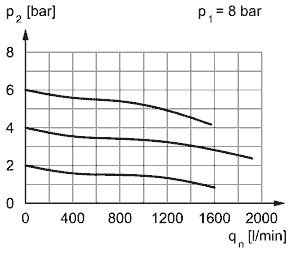

| 流量特性 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |
| 規格 | |
 | |
| 1) 冷凝液的半自動清除 2) 冷凝液的半自動清除 | |
A1 | A2 | A6 | A7 | B | B1 | C | D | D1 | E | F | G | H | I |
G 1/4 | G 1/4 | G 1/4 | G 1/8 | 138 | 1,5 | 67,5 | 125 | 109 | 192,5 | 58 | M30x1,5 | 36 | 4,4 |
G 3/8 | G 3/8 | G 1/4 | G 1/8 | 138 | 1,5 | 67,5 | 125 | 109 | 192,5 | 58 | M30x1,5 | 36 | 4,4 |
...A1 | J | K | L | M | N | N1 | O | R | T | T2 | T6 | T7 | U |
...G 1/4 | 47 | 43,5 | 28 | 3 | 3 | 3,5 | 38 | 5,4 | 8 | 9,5 | 7 | 8,5 | 18,5 |
...G 3/8 | 47 | 43,5 | 28 | 3 | 3 | 3,5 | 38 | 5,4 | 8 | 9,5 | 7 | 8,5 | 18,5 |
...A1 | V | W | W1 | |||||||||
...G 1/4 | 12,3 | 205,5 | 52 | |||||||||
...G 3/8 | 12,3 | 205,5 | 52 |
