? 直接頭 ? 外螺紋 ? M5 - G 1/2 ? 快插接頭 ? ? 4 - ?16 ? QR1-S-RPN
技術備注 | |
■ | QR1系列 (塑料) 和QR2系列 (金屬) 不能組合。 |
■ | 通過封閉的O形圈的螺紋密封件 |
■ | 其他有關可使用的軟管的安裝和公差信息請參見章節(jié)“技術信息”。 |
規(guī)格 |
![]() |

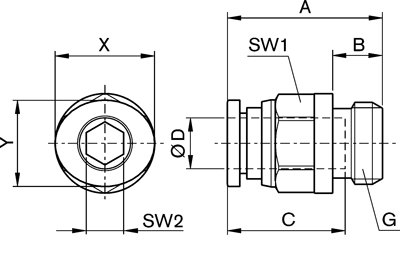

物料號 | 接口 G | 接口 D | A | B | C | SW1 | SW2 | X | Y | 供貨量 [件] | 重量 [kg] |
2121004050 | M5 | ? 4 | 21,5 | 4 | 16 | 10 | – | 12 | 10 | 10 | 0,0069 |
2121006050 | M5 | ? 6 | 24,5 | 4 | 17 | 12 | – | 14 | 10 | 10 | 0,0105 |
2121004180 | G 1/8 | ? 4 | 20,1 | 5 | 16 | 10 | 3 | 12 | 10 | 10 | 0,0139 |
2121006180 | G 1/8 | ? 6 | 24,6 | 5 | 17 | 12 | 4 | 14 | 12 | 10 | 0,0163 |
2121008180 | G 1/8 | ? 8 | 26,5 | 5 | 18,5 | 14 | 5 | 16 | 14 | 10 | 0,0215 |
R412005002 | G 1/8 | ? 10 | 28,9 | 5 | 21 | 17 | 4 | 19 | 17 | 10 | 0,0235 |
R412005003 | G 1/8 | ? 12 | 33,5 | 5 | 22,5 | 21 | 4 | 23 | 21 | 10 | 0,0358 |
2121004140 | G 1/4 | ? 4 | 19,1 | 6 | 16 | 10 | 3 | 12 | 10 | 10 | 0,0202 |
2121006140 | G 1/4 | ? 6 | 21,6 | 6 | 17 | 12 | 4 | 14 | 12 | 10 | 0,0212 |
2121008140 | G 1/4 | ? 8 | 22,4 | 6 | 18,5 | 14 | 6 | 16 | 14 | 10 | 0,0241 |
2121010140 | G 1/4 | ? 10 | 29,9 | 6 | 21 | 17 | 6 | 19 | 17 | 10 | 0,0261 |
2121012140 | G 1/4 | ? 12 | 33,4 | 6 | 22,5 | 21 | 6 | 23 | 21 | 10 | 0,0393 |
R412005000 | G 3/8 | ? 6 | 21,6 | 7 | 17 | 12 | 4 | 14 | 12 | 10 | 0,0323 |
2121008380 | G 3/8 | ? 8 | 23,2 | 7 | 18,5 | 14 | 6 | 16 | 14 | 10 | 0,0354 |
2121010380 | G 3/8 | ? 10 | 25,9 | 7 | 21 | 17 | 8 | 19 | 17 | 10 | 0,0416 |
2121012380 | G 3/8 | ? 12 | 33,5 | 7 | 22,5 | 21 | 8 | 23 | 21 | 10 | 0,0451 |
2121014380 | G 3/8 | ? 14 | 30,1 | 7 | 24,6 | 22 | 9 | 25 | 23 | 10 | 0,0455 |
R412005005 | G 3/8 | ?16 | 35,3 | 7 | 25,5 | 24 | 8 | 27 | 24 | 10 | 0,058 |
R412005001 | G 1/2 | ? 8 | 25,7 | 8,5 | 18,5 | 14 | 6 | 16 | 14 | 10 | 0,0519 |
2121010120 | G 1/2 | ? 10 | 27,4 | 8,5 | 21 | 17 | 8 | 19 | 17 | 10 | 0,0582 |
2121012120 | G 1/2 | ? 12 | 29,5 | 8,5 | 22,5 | 21 | 8 | 23 | 21 | 10 | 0,0566 |
R412005006 | G 1/2 | ?16 | 36,3 | 8,5 | 25,5 | 24 | 10 | 27 | 24 | 10 | 0,0667 |
2121014120 | G 1/2 | ? 14 | 25,6 | 8,5 | 24,6 | 24 | 11 | 25 | 23 | 10 | 0,064 |
