產品詳情
? 接口: M5 - G 1/8 ? 單作用式，不受壓縮回 ? 緩沖: 彈性 ? 防腐蝕 ? 集成式鉤形安裝件 ? 活塞桿: 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 活塞- ? | [mm] | 10 | 12 | 16 | 20 | 25 | |
| 伸出運動的活塞力 | [N] | 41 | 60,2 | 102,2 | 174,6 | 279,6 | |
| 彈簧力最小-最大 | [N] | 5,2 - 8,4 | 6,7 - 11 | 14,2 - 24,4 | 12,8 - 23,4 | 19,2 - 29,4 | |
| 沖撞能量 | [J] | 0,04 | 0,07 | 0,14 | 0,23 | 0,35 | |
| 重量 | 0 mm行程 | [kg] | 0,03 | 0,06 | 0,075 | 0,14 | 0,23 |
| 10mm行程 | [kg] | 0,005 | 0,006 | 0,007 | 0,016 | 0,024 | |
| 最大行程 | [mm] | 40 | 50 | 50 | 50 | 50 | |
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? 氣缸的外部螺紋 | 10 M4 M5 4 M12x1,25 | 12 M6 M5 6 M16x1,5 | 16 M6 M5 6 M16x1,5 | 20 M8 G 1/8 8 M22x1,5 | 25 M10x1,25 G 1/8 10 M22x1,5 | |
 | 行程 10 | 0822430201 | 0822431201 | 0822432201 | 0822433201 | 0822434201 |
| 25 | 0822430202 | 0822431202 | 0822432202 | 0822433202 | 0822434202 | |
| 40 | 0822430203 | 0822431209 | 0822432204 | 0822433204 | 0822434207 | |
| 50 | - | 0822431203 | 0822432203 | 0822433203 | 0822434203 |
其他變化可以通過 AVENTICS 銷售中心獲取 |

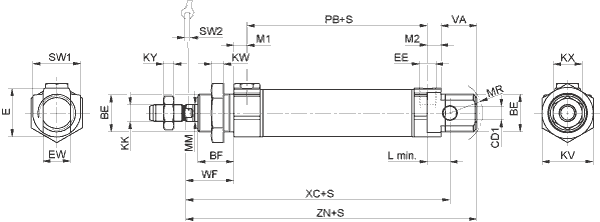

| 規格 | |
 | |
| S = 行程 | |
| X = 排氣螺釘 | |
活塞- ? | AM -2 | BE | BF | CD1 H9 | E | EE | EW d13 | KK | KV | KW | KX | KY |
10 | 12 | M12x1,25 | 11 | 4 | 14 | M5 t=5 | 8 | M4 | 17 | 5,5 | 7 | 2,2 |
12 | 16 | M16x1,5 | 16 | 6 | 19 | M5 t=5 | 12 | M6 | 22 | 6 | 10 | 3,2 |
16 | 16 | M16x1,5 | 16 | 6 | 19 | M5 t=5 | 12 | M6 | 22 | 6 | 10 | 3,2 |
20 | 20 | M22x1,5 | 18 | 8 | 28 | G1/8 t=8 | 16 | M8 | 30 | 7 | 13 | 4 |
25 | 22 | M22x1,5 | 21 | 8 | 28 | G1/8 t=8 | 16 | M10x1,25 | 30 | 7 | 17 | 6 |
...活塞- ? | L min | MM f8 | M1/M2 | MR | PB ±1 | VA | WF ±1,4 | XC ±1 | ZN ± 1,4 | SW 1 | SW 2 |
...10 | 6 | 4 | 4,8 | 12 | 37 | 11 | 16 | 64 | 73,5 | 13 | 3 |
...12 | 8 | 6 | 4,8 | 16 | 41 | 16 | 22 | 75 | 88,5 | 19 | 5 |
...16 | 8 | 6 | 4,8 | 16 | 47 | 17 | 22 | 82 | 95,5 | 19 | 5 |
...20 | 12 | 8 | 7 | 18 | 51 | 19 | 24 | 95 | 109,5 | 28 | 6 |
...25 | 12 | 10 | 7 | 19 | 55 | 21 | 28 | 104 | 119,5 | 28 | 8 |
