產品詳情
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 該產品可配置 2 倍，3 倍或 4 倍延伸的活塞力。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 25 | 40 | 63 | 100 | ||
| 縮回運動的活塞力 | [N] | 260 | 665 | 1766 | 4639 | ||
| 活塞力 | 串聯，2 倍 | [N] | 619 | 1583 | 3928 | 9896 | |
| 縮回 | 串聯，3 倍 | [N] | 928 | 2375 | 5892 | 14844 | |
| 理論的 | 串聯，4 倍 | [N] | 1237 | 3167 | 7855 | 19792 | |
| 沖撞能量 | [J] | 0,3 | 0,7 | 1,3 | 2,5 | ||
| 重量 0 mm行程 | 串聯，2 倍 | [kg] | 0,29 | 0,65 | 1,58 | 4,13 | |
| 串聯，3 倍 | [kg] | 0,37 | 0,92 | 2,11 | 5,67 | ||
| 串聯，4 倍 | [kg] | 0,45 | 1,15 | 2,64 | 7,19 | ||
| 重量 10mm行程 | 串聯，2 倍 | [kg] | 0,06 | 0,125 | 0,2 | 0,34 | |
| 串聯，3 倍 | [kg] | 0,09 | 0,185 | 0,29 | 0,51 | ||
| 串聯，4 倍 | [kg] | 0,12 | 0,24 | 0,385 | 0,68 | ||
| 最大行程 | [mm] | 200 | 200 | 200 | 200 | ||

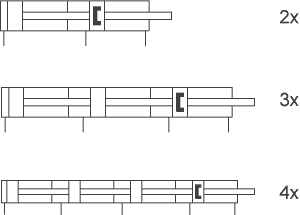

| Schaltsymbol |
 |

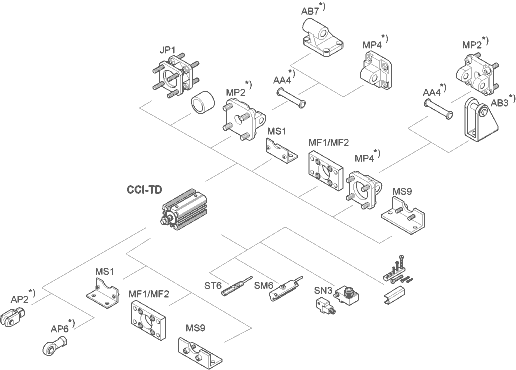

| 附件概覽 | |
 | |
| * | |

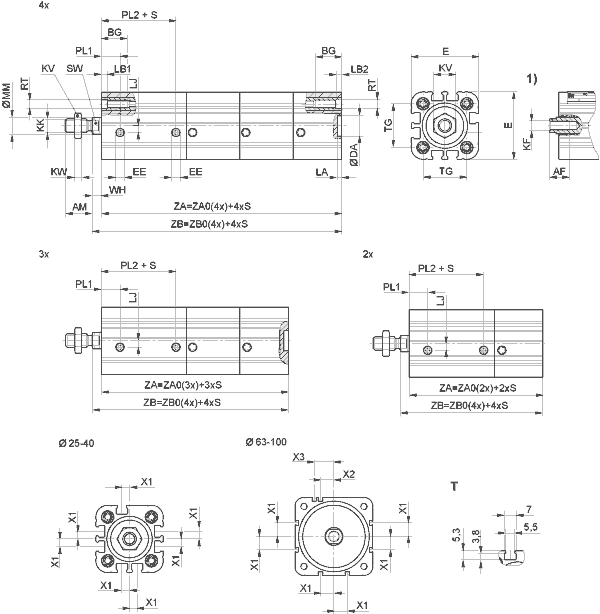

| 規格 | |
 | |
| S = 行程 | |
| T = 傳感器槽視圖 | |
| 1) 內螺紋 | |
? | AM / 1) | BG 2) | DA H11 | E | EE | KF x AF | KK | KV | KW | LA | LB1 | LB2 |
25 | 16 / 32 | 15,5 | 12 | 40,3 | M5 | M6x12 | M8 | 13 | 4 | 2,5 | 3,5 | 3,5 |
40 | 22 / 44 | 17 | 14 | 58 | G 1/8 | M10x16 | M12x1,25 | 18 | 6 | 2,5 | 4 | 4 |
63 | 28 / 56 | 18 | 18 | 80 | G 1/8 | M12x20 | M16x1,5 | 24 | 8 | 2,5 | 5,5 | 5,5 |
100 | 40 / 80 | 20 | 28 | 116 | G 1/8 | M16x24 | M20x1,5 | 30 | 10 | 3 | – | 5,5 |
...? | LJ | MM | PL 1 | PL 2 | RT | SW h13 | TG | WH | X1 | X2 | X3 |
...25 | 4 | 10 | 11 | 34 | M5 | 8 | 26 ±0,4 | 5,6 ±1,4 | 4,5 | – | – |
...40 | 9 | 16 | 12 | 36,5 | M6 | 13 | 38 ±0,5 | 8,4 ±1,6 | 11 | – | – |
...63 | 15 | 20 | 12 | 45 | M8 | 16 | 56,5 ±0,7 | 9,8 ±1,6 | 18 | 12 | 21 |
...100 | 27 | 25 | 16,5 | 58,5 | M10 | 21 | 89 ±0,7 | 10 ±2 | 20 | 20 | 29 |
...? | ZA0 2x ±0,5 | ZA0 3x ±0,8 | ZA0 4x ±1,0 | ZB0 2x | ZB0 3x | ZB0 4x | |||||
...25 | 59,5 | 81 | 102,5 | 65,1 ±1,4 | 86,6 ±1,4 | 108,1 ±1,4 | |||||
...40 | 65,5 | 89 | 112,5 | 73,9 ±1,6 | 97,4 ±1,6 | 120,9 ±1,6 | |||||
...63 | 84 | 115,5 | 147 | 93,8 ±1,6 | 125,3 ±1,6 | 156,8 ±1,6 | |||||
...100 | 110 | 147,5 | 185 | 120 ±2 | 157,5 ±2 | 195 ±2 |
