? 接口: 1/8 NPT - 1/2 NPT ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 氣動 ? 活塞桿: 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 32 | 40 | 50 | 63 | 80 | |
| 縮回運動的活塞力 | [N] | 435 | 660 | 1035 | 1765 | 2855 | |
| 伸出運動的活塞力 | [N] | 435 | 660 | 1035 | 1765 | 2855 | |
| 緩沖長度 | [mm] | 16,5 | 15 | 17 | 16,5 | 19,5 | |
| 緩沖能量 | [J] | 4,8 | 9 | 15 | 27 | 54 | |
| 重量 | 0 mm行程 | [kg] | 0,52 | 0,82 | 1,42 | 1,7 | 2,67 |
| 10mm行程 | [kg] | 0,033 | 0,046 | 0,061 | 0,077 | 0,099 | |
| 最大行程 | [mm] | 1600 | 1900 | 2100 | 2500 | 2800 | |
| 拉桿 | 不銹鋼 | 不銹鋼 | 鋼 鍍鋅 | 鋼 鍍鋅 | 鋼 鍍鋅 | ||
| 活塞- ? | [mm] | 100 | 125 | ||||
| 縮回運動的活塞力 | [N] | 4635 | 7220 | ||||
| 伸出運動的活塞力 | [N] | 4635 | 7220 | ||||
| 緩沖長度 | [mm] | 19,5 | 22 | ||||
| 緩沖能量 | [J] | 88 | 140 | ||||
| 重量 | 0 mm行程 | [kg] | 3,7 | 9 | |||
| 10mm行程 | [kg] | 0,104 | 0,26 | ||||
| 最大行程 | [mm] | 2800 | 2750 | ||||
| 拉桿 | 鋼 鍍鋅 | 鋼 鍍鋅 | |||||
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 32 7/16-20 UNF 1/8 NPT 12 | 40 1/2-20 UNF 1/4 NPT 16 | 50 3/4-16 UNF 1/4 NPT 20 | 63 3/4-16 UNF 3/8 NPT 20 | 80 3/4-16 UNF 3/8 NPT 25 | |
 | 行程 25.4 | R480176773 | R480176861 | R480176949 | R480177037 | R480177118 |
| 50,8 | R480176779 | R480176863 | R480176951 | R480177044 | R480177133 | |
| 76,2 | R480176785 | R480176872 | R480176961 | R480177052 | R480177135 | |
| 101,6 | R480176792 | R480176878 | R480176967 | R480177058 | R480177149 | |
| 127 | R480176804 | R480176893 | R480176976 | R480177063 | R480177157 | |
| 152,4 | R480176809 | R480176896 | R480176988 | R480177071 | R480177160 | |
| 177,8 | R480176814 | R480176903 | R480176996 | R480177084 | R480177167 | |
| 203,2 | R480176827 | R480176916 | R480177001 | R480177088 | R480177180 | |
| 228,6 | R480176837 | R480176921 | R480177012 | R480177095 | R480177187 | |
| 254 | R480176839 | R480176931 | R480177014 | R480177108 | R480177190 | |
| 304,8 | R480176851 | R480176939 | R480177028 | R480177111 | R480177204 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 100 3/4-16 UNF 1/2 NPT 25 | 125 1-14 UNF 1/2 NPT 32 | ||||
| 行程 25.4 | R480177210 | R480177297 | |||
| 50,8 | R480177214 | R480177304 | ||||
| 76,2 | R480177222 | R480177311 | ||||
| 101,6 | R480177233 | R480177321 | ||||
| 127 | R480177241 | R480177332 | ||||
| 152,4 | R480177246 | R480177337 | ||||
| 177,8 | R480177259 | R480177348 | ||||
| 203,2 | R480177268 | R480177356 | ||||
| 228,6 | R480177276 | R480177364 | ||||
| 254 | R480177284 | R480177366 | ||||
| 304,8 | R480177293 | R480177381 | ||||
| 可選擇的行程長度和選配 | | |
| 尺寸按英寸 | |
 | |
| S = 行程 | |

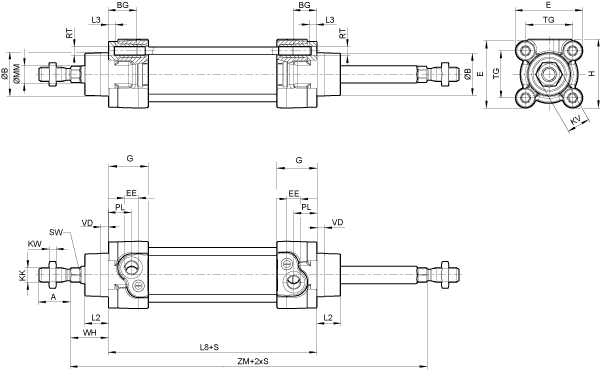

? [mm] | ? [inch] | A -0,08 | ?B d11 | BG min. | E | EE | KK | G | H | KV | KW | ?MM f8 |
32 | 1 1/4 | 0,87 | 1,18 | 0,63 | 1,83 | 1/8 NPT | 7/16 - 20 UNF | 1,09 | 1,87 | 0,63 | 0,2 | 0,47 |
40 | 1 1/2 | 0,94 | 1,38 | 0,63 | 2,09 | 1/4 NPT | 1/2 - 20 UNF | 1,31 | 2,09 | 0,71 | 0,24 | 0,63 |
50 | 2 | 1,26 | 1,57 | 0,63 | 2,56 | 1/4 NPT | 3/4 - 16 UNF | 1,22 | 2,56 | 0,94 | 0,31 | 0,79 |
63 | 2 1/2 | 1,26 | 1,77 | 0,63 | 2,95 | 3/8 NPT | 3/4 - 16 UNF | 1,22 | 2,95 | 0,94 | 0,31 | 0,79 |
80 | 3 | 1,57 | 1,77 | 0,67 | 3,74 | 3/8 NPT | 3/4 - 16 UNF | 1,51 | 3,74 | 1,18 | 0,39 | 0,98 |
100 | 4 | 1,57 | 2,17 | 0,67 | 4,53 | 1/2 NPT | 3/4 - 16 UNF | 1,51 | 4,53 | 1,18 | 0,39 | 0,98 |
125 | 5 | 2,13 | 2,36 | 0,79 | 5,51 | 1/2 NPT | 1 - 14 UNF | 1,66 | 5,51 | 1,61 | 0,53 | 1,26 |
... ? [mm] | ? [inch] | PL | L2 | L3 ±0,02 | L8 | RT | SW | TG | VD | WH | ZM |
...32 | 1 1/4 | 0,63 | 0,64 | 0,18 | 3.7±0.02 | M6 | 0,39 | 1.28±0.02 | 0,2 | 26±1.4 | 5.75+0.12/0.06 |
...40 | 1 1/2 | 0,79 | 0,72 | 0,18 | 4.13±0.03 | M6 | 0,51 | 1.5±0.02 | 0,2 | 30±1.4 | 6.5+0.12/0.06 |
...50 | 2 | 0,75 | 0,98 | 0,18 | 4.17±0.03 | M8 | 0,67 | 1.83±0.02 | 0,2 | 37±1.4 | 7.09+0.12/0.06 |
...63 | 2 1/2 | 0,94 | 0,98 | 0,18 | 4.76±0.03 | M8 | 0,67 | 2.22±0.03 | 0,2 | 37±1.8 | 7.68+0.12/0.06 |
...80 | 3 | 0,93 | 1,3 | 0 | 5.04±0.03 | M10 | 0,87 | 2.83±0.03 | 0,2 | 46±1.8 | 8.66+0.12/0.06 |
...100 | 4 | 0,98 | 1,42 | 0 | 5.43±0.04 | M10 | 0,87 | 3.5±0.03 | 0,2 | 51±1.8 | 9.45+0.08/0.08 |
...125 | 5 | 1,3 | 1,77 | 0 | 6.3±0.04 | M12 | 1,06 | 4.33±0.04 | 0,28 | 65±2.2 | 11.42+0 |
