產品詳情
? 1個 ? 行程: 94 - 135 mm
| 技術備注 | |
| ■ | 確保通過末端擋塊遵守最小高度 H 以及最大高度 H。 |
| ■ | 運行高度 ≥ Hmax 時使用：只能在與 AVENTICS 協商后 |
| ■ | 有關震動隔離器的信息參見“技術信息” |
| ■ | 固定力降低，當溫度超過: 50 °C |
最大有效行程 | 頂蓋直-徑 | 最小徑向安裝空間 | 重量 | 力，最小-最大 | 物料號 | |
[mm] | [mm] | [mm] | [kg] | [kN] | ||
 | 107 | 384 | 480 | 5 | 41 - 78 | 2999697410 |
94 | 451 | 570 | 7,3 | 67 - 107 | 2999696600 | |
102 | 517 | 620 | 8,7 | 90 - 137 | 2999697310 | |
135 | 638 | 760 | 11,1 | 131 - 229 | 1971132000 | |
122 | 890 | 1000 | 22 | 265 - 390 | 2999699610 |
供貨范圍：包含定位螺栓 |
| 皮腔結構 |
 |
| 規格 | |
 | |

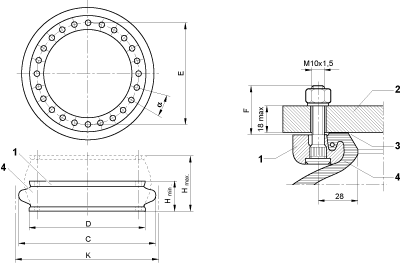

| 帶支撐螺栓的固定環的零件橫截面 1. 固定環 2. 機器零件 3. 密封面 *) 4. 皮膜 * 表面材料的推薦: 加工成圓形的表面上: Ra 6 加工成直線的表面上: Ra 0,8 合適的啟動力矩 M8: 25 Nm; M10: 40 Nm; M16: 70 Nm 固定零件上的通風接口 | |
物料號 | H min. [mm] | H max. [mm] | C [mm] | D [mm] | E ±2 [mm] | F [mm] | α° | K [mm] | 最小回復力(回彈力) [N] |
2999697410 | 51 | 158 | 442 | 384 | 350 | 28,5 | 20 | 480 | 100 |
2999696600 | 51 | 145 | 530 | 451 | 419 | 28,5 | 15 | 570 | 89 |
2999697310 | 51 | 153 | 580 | 517 | 482 | 28,5 | 15 | 620 | 120 |
1971132000 | 51 | 186 | 715 | 638 | 596 | 28,5 | 11,25 | 760 | 670 |
2999699610 | 64 | 186 | 950 | 890 | 830 | 23,5 | 9 | 1000 | 1378 |
| 壓力-行程-示意圖, 2999696600 | 壓力-行程-示意圖, 2999697310 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 2999697410 | 壓力-行程-示意圖, 2999699610 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 1971132000 | |
 | |
| V = 體積 H = 高度 H* = 震動隔離器的推薦運行高度 H** = 只能與 AVENTICS 協商后才可使用 | |
