產品詳情
? ? 16 - 25 mm ? 接口: M5 - G 1/8 ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 液壓, 設置已確定 ? Easy?2?Combine-可用 ? 可調整的末端擋板
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 活塞- ? | [mm] | 16 | 25 | ||||
| 活塞力 | [N] | 127 | 309 | ||||
| 緩沖長度 | [mm] | 10 | 12,5 | ||||
| 緩沖能量 | [J] | 2,3 | 3,3 | ||||
| 最大速度 | [m/s] | 1,5 | 1,5 | ||||
| 最大行程 | [mm] | 1000 | 1000 | ||||
| 活塞- ? 接口 | 16 M5 | 25 G 1/8 | ||||
 | 行程 200 | R402000986 | R402000995 | |||
| 300 | R402000987 | R402000996 | ||||
| 400 | R402000988 | R402000997 | ||||
| 500 | R402000989 | R402000998 | ||||
| 600 | R402000990 | R402000999 | ||||
| 700 | R402000991 | R402001000 | ||||
| 800 | R402000992 | R402001001 | ||||
| 900 | R402000993 | R402001002 | ||||
| 1000 | R402000994 | R402001003 |
沖程可調節，最終位置可通過整個沖程安裝。 |
| 重量 | 活塞- ? | 16 | 25 | |||
 | 行程 200 | 1,78 | 3,21 | |||
| 300 | 2,09 | 3,73 | ||||
| 400 | 2,4 | 4,25 | ||||
| 500 | 2,71 | 4,77 | ||||
| 600 | 3,02 | 5,29 | ||||
| 700 | 3,33 | 5,81 | ||||
| 800 | 3,64 | 6,33 | ||||
| 900 | 3,95 | 6,85 | ||||
| 1000 | 4,26 | 7,37 |

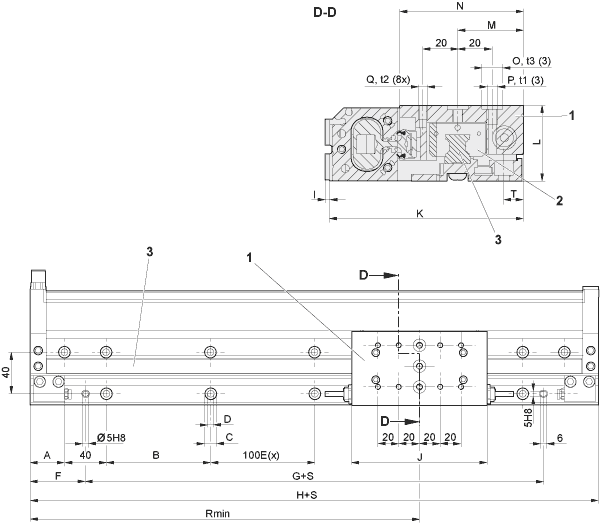

| 規格 | |
 | |
| S = 行程 | |
| t1, t2 =螺紋深度 t3 = 垂直孔深 | |
| 1) 導向臺 | |
| 2) 導向車 | |
| 3) 導軌 | |
活塞- ? | A | B | C | D | F | G | H | I | J | K | L | M | N |
16 | 25 | 92 | ? 9,5 | ? 5,5 | 45 | 124 | 214 | 3,6 | 110 | 99 | 29 | 33,5 | 69 |
25 | 33 | 100 | ? 11 | ? 6,6 | 53 | 140 | 246 | 2,5 | 130 | 111,65 | 43,5 | 37,85 | 71,15 |
...活塞- ? | O | t3 | P | t1 | Q | t2 | R 1) | T | ||||
...16 | ? 9 H8 | 2,1 +0,2 | M5 | 9 | M4 | 8 | 107 | 7,5 | ||||
...25 | ? 12 H8 | 2,1 +0,2 | M6 | 9 | M5 | 8 | 123 | 11,35 |
活塞- ? | S | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
16 | E(x) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
25 | E(x) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 允許力Fx、Fy、Fz和力矩Mx、My、Mz, 靜態 |
 |
活塞- ? | Fx [N] | Fy [N] | Fz [N] | Mx [Nm] | My [Nm] | Mz [Nm] | ||||||
16 | 880 | 880 | 1500 | 20 | 40 | 40 | ||||||
25 | 1070 | 1070 | 2500 | 55 | 65 | 65 |

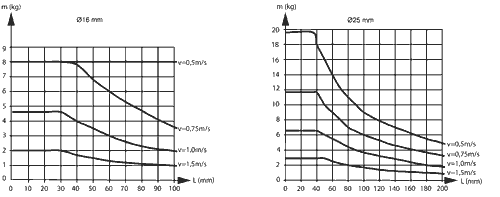

| 動態 | |
 | |

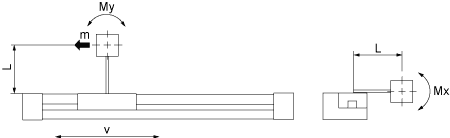

| L表示安裝板中心與安裝件中心之間的距離。 | |
 |
