? 旋轉角度: 30 - 270 ° ? 水平螺旋驅動，雙重作用 ? 轉軸類型: 單的
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 尺寸 | RAK - 1S | RAK - 2S | RAK - 3S | RAK - 4S | RAK - 5S | ||
| 輪軸直徑 | [mm] | 4 | 5 | 6 | 8 | 10 | |
| 最大允許的軸向軸承負載 | [N] | 3 | 4 | 4 | 25 | 30 | |
| 最大允許的徑向軸承負載 | [N] | 30 | 40 | 50 | 300 | 400 | |
| 內部容積 | [cm3] | 1,4 | 4 | 12 | 21 | 43 | |
| 重復精度 | [°] | 4 | 4 | 4 | 4 | 4 | |
| 理論力矩 | [Nm] | 0,15 | 0,38 | 1,2 | 2,1 | 4,1 | |
| 許用動能 | [J] | 0,0006 | 0,001 | 0,002 | 0,003 | 0,007 | |
| 結構特點 | 單翼 | 單翼 | 單翼 | 單翼 | 單翼 | ||
| 尺寸 | RAK - 5D | ||||||
| 輪軸直徑 | [mm] | 10 | |||||
| 最大允許的軸向軸承負載 | [N] | 30 | |||||
| 最大允許的徑向軸承負載 | [N] | 400 | |||||
| 內部容積 | [cm3] | 34 | |||||
| 重復精度 | [°] | 4 | |||||
| 理論力矩 | [Nm] | 9,5 | |||||
| 許用動能 | [J] | 0,007 | |||||
| 結構特點 | 雙翼 | ||||||
尺寸 | 壓縮空氣連接尺寸 | 旋轉角度 | 擺動時間 最小/最大 | 工作壓力范圍 | 環境溫度 最小/最大 | 最大工作頻率 | 重量 | 物料號 |
[°] | [s] | [bar] | [°C] | [1/min] | [kg] | |||
RAK - 1S | M5 | 90 | 0,03 / 0,3 | 2 / 7 | -5 / +80 | 300 | 0,036 | 2705010100 |
180 | 0,06 / 0,6 | 180 | 2705010300 | |||||
RAK - 2S | M5 | 30 - 180 | 0,08 / 0,8 | 2 / 7 | -5 / +80 | 150 | 0,085 | 2705120300 |
RAK - 3S | M5 | 30 - 180 | 0,08 / 0,8 | 2 / 7 | -5 / +80 | 150 | 0,17 | 2705130300 |
RAK - 4S | M5 | 30 - 180 | 0,1 / 1 | 2 / 10 | -5 / +80 | 120 | 0,28 | 2705140300 |
RAK - 5S | G 1/8 | 30 - 270 | 0,2 / 2 | 2 / 10 | -5 / +60 | 90 | 0,51 | 2705150400 |
RAK - 5D | G 1/8 | 30 - 90 | 0,2 / 2 | 2 / 10 | -5 / +60 | 180 | 0,53 | 2705151400 |
轉動時間：時間值為最大轉角時的值。 |

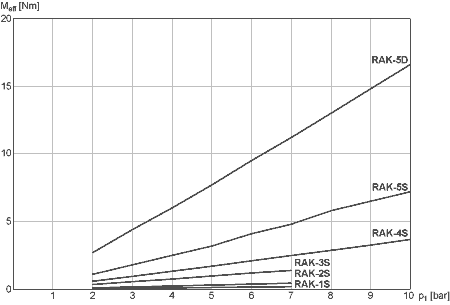

| 有效扭矩 | |
 | |
| 多倍：有效扭矩 | |
| 可調節的擋板, 供貨時已安裝于2S、3S、4S、5S和5D處 | |
 | |

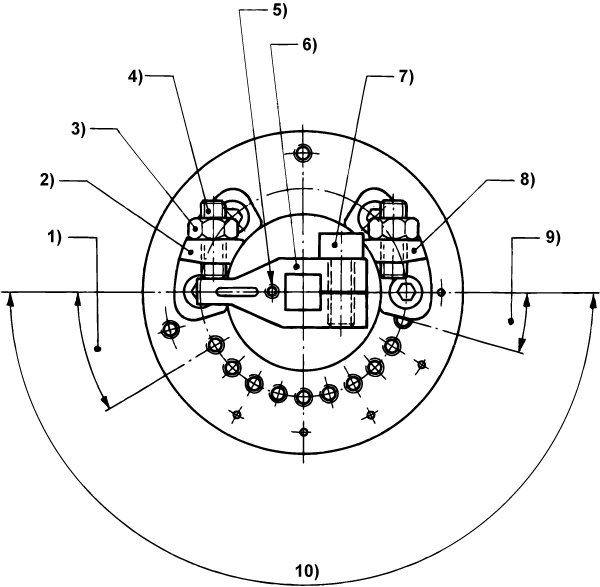

| 1) 轉角調節角度最小為 30° 2) 基準點限制 3）鎖緊螺母（防松螺母） 4) 微調節螺釘 5) 磁鐵固定孔 6) 擺動臂 7) 擺動臂的調節螺釘 8) 轉角調節角度限制 9) 固定擋塊間距為15° 10) 轉角 | |

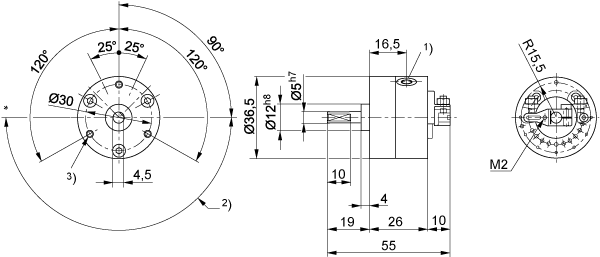

| RAK - 1S, 固定旋轉角度 | |
 | |
| * 基準調節裝置 | |
| 1) M3 | |
| 2) 2 x M5 | |

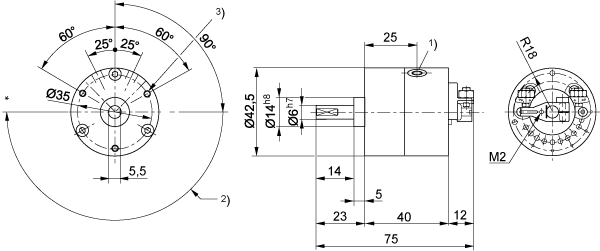

| RAK - 2S, 可調旋轉角度 | |
 | |
| * 基準調節裝置 | |
| 1) 2 x M5 | |
| 2) 旋轉角度 30° 至 180° | |
| 3) 3 x M3 深度 6 | |
| RAK - 3S, 可調旋轉角度 | |
 | |
| * 基準調節裝置 | |
| 1) 2 x M5 | |
| 2) 旋轉角度 30° 至 180° | |
| 3) 3 x M3 深度 6 | |

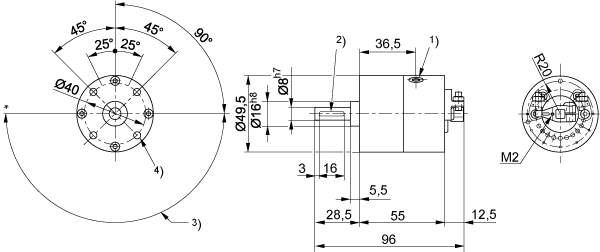

| RAK - 4S, 可調旋轉角度 | |
 | |
| * 基準調節裝置 | |
| 1) 2 x M5 | |
| 2) 溝槽：3x1.8 | |
| 3) 旋轉角度 30° 至 180° | |
| 4) 4 x M5 深度 8 | |

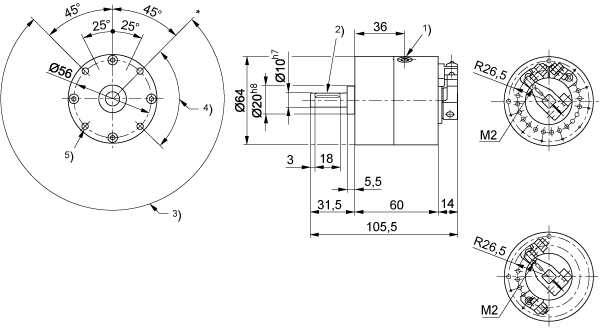

| RAK - 5S, RAK - 5D, 可調旋轉角度 | |
 | |
| * 基準調節裝置 | |
| 1) 2 x G1/8 | |
| 2) 溝槽：4x2.5 | |
| 3) 旋轉角度 30° 至 270° | |
| 4) 旋轉角度 90° | |
| 5) 4 x M5 深度 8 | |
