產品詳情
? 旋轉角度: 0 - 180 ° ? ?12 - 25 mm ? 帶磁性活塞 ? 帶齒條的雙活塞 ? Easy?2?Combine-可用 ? 緩沖: 液壓, 設置已確定
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 尺寸 | RCM-12 | RCM-16 | RCM-20 | RCM-25 | |||
| 最大允許的軸向軸承負載 | [N] | 330 | 490 | 620 | 1160 | ||
| 最大允許的徑向軸承負載 | [N] | 360 | 580 | 780 | 1480 | ||
| 最大允許的質量轉動慣量 | [kgcm2] | 10 | 80 | 180 | 450 | ||
| 重復精度 | [°] | 0,05 | 0,05 | 0,05 | 0,05 | ||
| 理論力矩 | [Nm] | 0,95 | 1,7 | 3 | 6,5 | ||
尺寸 | 壓縮空氣連接尺寸 | 旋轉角度 | 擺動時間 最小/最大 | 每次旋轉的空氣消耗量 | 重量 | 物料號 | |
[°] | [s] | [cm3] | [kg] | ||||
 | RCM-12 | M5 | 0 - 90 | 0,3 / -- | 5,86 | 0,46 | R412000369 |
RCM-12 | 0 - 180 | 0,3 / -- | 11,72 | 0,46 | R412000370 | ||
RCM-16 | 0 - 90 | 0,32 / -- | 10,36 | 0,77 | R412000371 | ||
RCM-16 | 0 - 180 | 0,32 / -- | 20,71 | 0,77 | R412000372 | ||
RCM-20 | 0 - 90 | 0,48 / -- | 17,92 | 0,96 | R412000373 | ||
RCM-20 | 0 - 180 | 0,48 / -- | 35,84 | 0,96 | R412000374 | ||
RCM-25 | 0 - 90 | 0,6 / -- | 38,75 | 1,85 | R412000375 | ||
RCM-25 | 0 - 180 | 0,6 / -- | 77,5 | 1,85 | R412000376 |

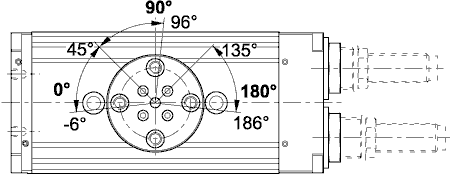

| 設置范圍 末端位置 0° / 90° / 180° |
 |

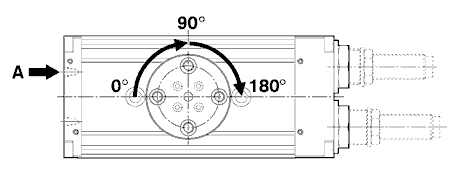

| 運動終端位置 90° / 180° |
 |

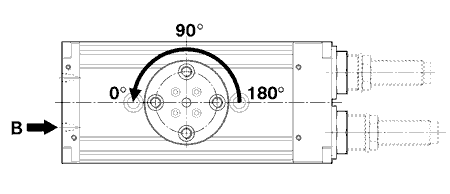

| 運動終端位置 0° |
 |

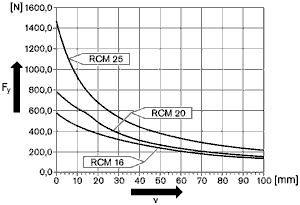

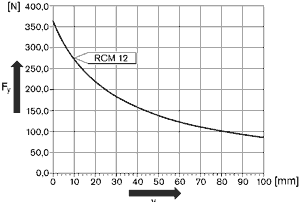

| 最大允許徑向力Fy[N]是v的函數時 |
 |
| RCM 12 | RCM 16 – 25 |
 |  |

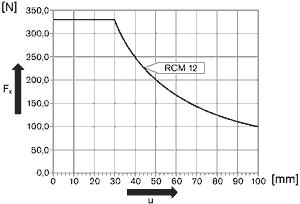

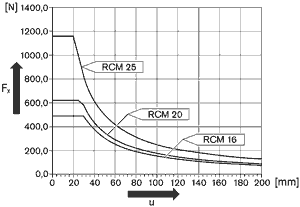

| 最大允許軸向力Fx[N]是u的函數時 |
 |
| RCM 12 | RCM 16 – 25 |
 |  |

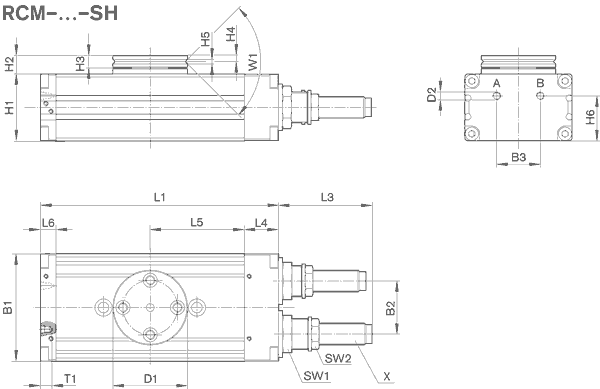

| RCM-12/.../-25 | |
 | |
| T1 =螺紋深度 | |
尺寸 | B1 | B2 | B3 | ? D1 | ? D2 | H1 | H2 | H3 | H4 | H5 | H6 |
RCM-12 | 43 | 18 | 18 | 35 | M5 | 24 | 10,5 | 6 | 2,9 | 2,5 | 18 |
RCM-16 | 52 | 24 | 20 | 40 | M5 | 32 | 10 | 7 | 3,3 | 2,5 | 21 |
RCM-20 | 58 | 30 | 20 | 42 | M5 | 37 | 11 | 7 | 3,3 | 3 | 26 |
RCM-25 | 69 | 34 | 28 | 48 | M5 | 43 | 12 | 8 | 4 | 3 | 29 |
...尺寸 | L1 | L3 | L4 | L5 | L6 | SW1 | SW2 | T1 | W1 | X |
...RCM-12 | 103 | 33,5 | 14 | 40 | 9 | 15 | 11 | 4 | 90° | M8x1 |
...RCM-16 | 108 | 34 | 18 | 40 | 10 | 19 | 13 | 4 | 90° | M10x1 |
...RCM-20 | 114 | 48,5 | 19 | 43 | 9 | 19 | 15 | 4 | 90° | M12x1 |
...RCM-25 | 153 | 60 | 22 | 60,5 | 10 | 23 | 17 | 4 | 90° | M14x1,5 |

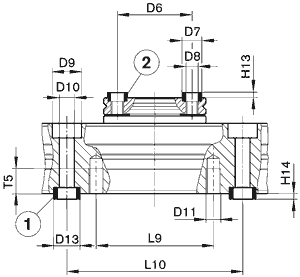

| 固定和安裝, RCM-12 | RCM 16 – 25 |
 |  |
| 1) 對中套筒， 包含在供貨范疇之內 2) 對中套筒 |
尺寸 | ? D6 ±0,02 | ? D7 k6 | ? D8 | ? D9 | ? D10 | ? D11 | ? D12 | ? D13 k6 | H13 +0,2 | H14 +0,2 | L9 | L10 ±0,02 | T5 |
RCM-12 | 25 | 7 | M4 | 10 | 5,1 | M5 | – | 9 | 1,6 | 2,1 | 40 | 60 | 8,5 |
RCM-16 | 30 | 7 | M5 | 10 | 5 | – | M6 | 9 | 1,6 | 2,1 | – | 60 | – |
RCM-20 | 30 | 7 | M5 | 11 | 6,8 | – | M8 | 12 | 1,6 | 2,1 | – | 60 | – |
RCM-25 | 35 | 9 | M6 | 11 | 6,8 | – | M8 | 12 | 2,1 | 2,1 | – | 60 | – |
...尺寸 | T6 | |||||||||||
...RCM-12 | – | |||||||||||
...RCM-16 | 11,1 | |||||||||||
...RCM-20 | 15,1 | |||||||||||
...RCM-25 | 15,1 |
