? Qn 最大值. = 1500 l/min ? 單插頭布線 ? 電子連接: M8插頭 / C型插頭 ? 電子連接: 接線盒
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 電路接口M8（3極或4極）的工作電壓，只有24伏直流電 |
| ■ | 各部件的技術參數詳見下文。 |
| ■ | 雙側操縱閥受控線圈中的供電必須保持垂直，以避免不希望的自動轉換過程。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |

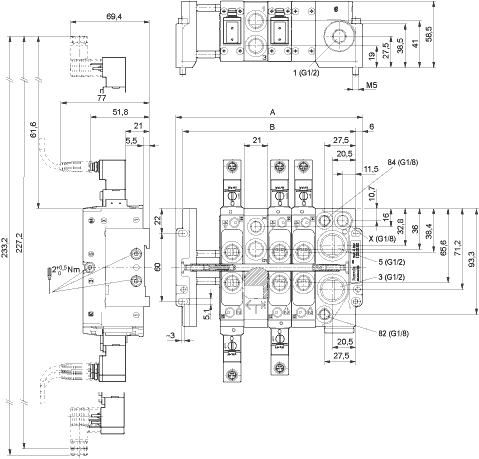

| 尺寸按mm, 右側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 101,5 | 122,5 | 143,5 | 164,5 | 185,5 | 206,5 | 227,5 | 248,5 | 269,5 | 290,5 | 311,5 | ||
B | 89,5 | 110,5 | 131,5 | 152,5 | 173,5 | 194,5 | 215,5 | 236,5 | 257,5 | 278,5 | 299,5 |

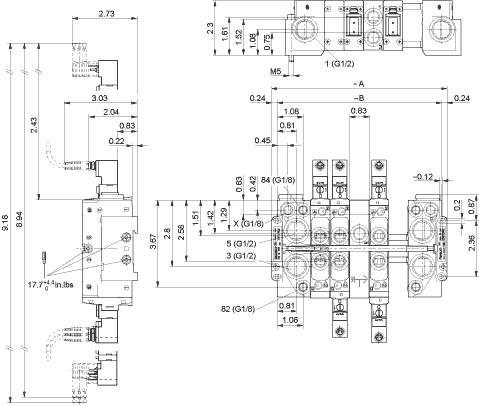

| 尺寸按英寸, 右側氣動連接板, 根據ANSI B1.20.3標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 4 | 4,82 | 5,65 | 6,48 | 7,3 | 8,13 | 8,96 | 9,78 | 10,61 | 11,44 | 12,26 | ||
B | 3,52 | 4,35 | 5,18 | 6 | 6,83 | 7,66 | 8,48 | 9,31 | 10,14 | 10,96 | 11,79 |

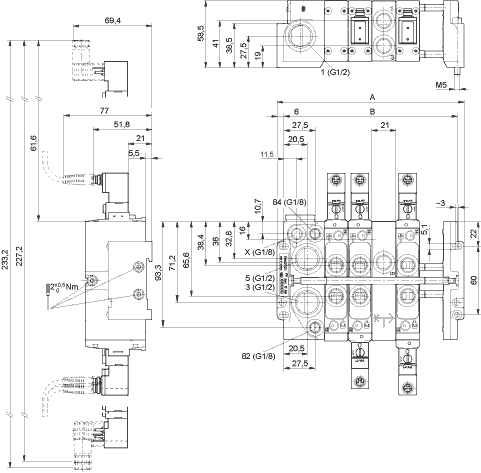

| 尺寸按mm, 左側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 101,5 | 122,5 | 143,5 | 164,5 | 185,5 | 206,5 | 227,5 | 248,5 | 269,5 | 290,5 | 311,5 | ||
B | 89,5 | 110,5 | 131,5 | 152,5 | 173,5 | 194,5 | 215,5 | 236,5 | 257,5 | 278,5 | 299,5 |

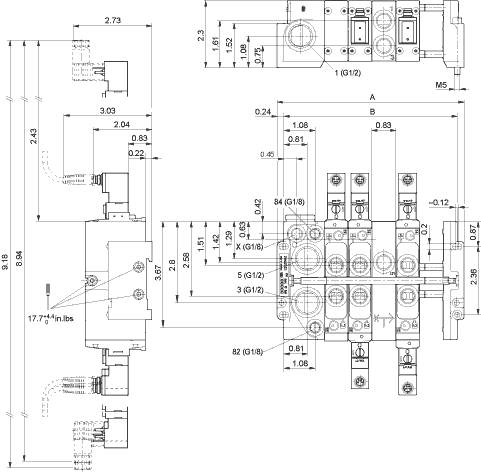

| 尺寸按英寸, 左側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 4 | 4,82 | 5,65 | 6,48 | 7,3 | 8,13 | 8,96 | 9,78 | 10,61 | 11,44 | 12,26 | ||
B | 3,52 | 4,35 | 5,18 | 6 | 6,83 | 7,66 | 8,48 | 9,31 | 10,14 | 10,96 | 11,79 |

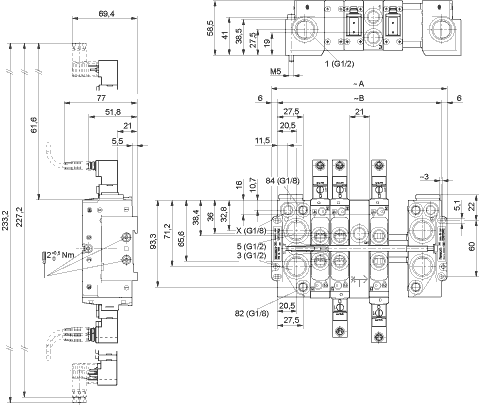

| 尺寸按mm, 雙側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 125 | 146 | 167 | 188 | 209 | 230 | 251 | 272 | 293 | 314 | 335 | ||
B | 113 | 134 | 155 | 176 | 197 | 218 | 239 | 260 | 281 | 302 | 323 |

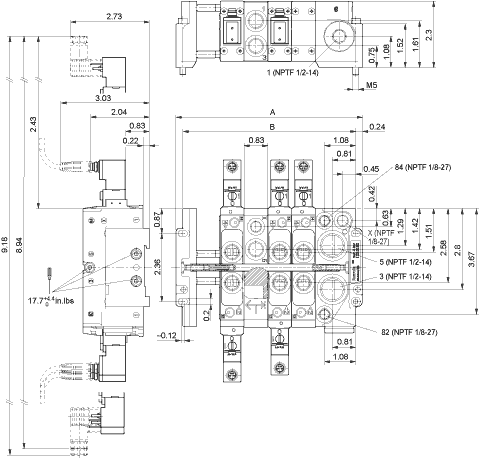

| 尺寸按英寸, 雙側氣動連接板, 根據ISO 228－1標準的螺紋接口 | |
 | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
| 通過端面板中的4個通孔，或者根據歐洲標準EN60715組裝到導軌上，從而實現固定。 | |
n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
A | 4,92 | 5,75 | 6,57 | 7,4 | 8,23 | 9,06 | 9,88 | 10,71 | 11,54 | 12,36 | 13,19 | ||
B | 4,45 | 5,28 | 6,1 | 6,93 | 7,76 | 8,58 | 9,41 | 10,24 | 11,06 | 11,89 | 12,72 |
