產品詳情
? 快插接頭 ? 氣動控制,管路連接設計
| 技術備注 | |
| ■ | 注：全部數據基于1013 mbar的環境壓力和20°C的環境溫度。 |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
類型 | 噴嘴直徑 | 壓縮空氣連接尺寸 | 真空口 | 每次操作時的最大真空度 | 最大吸入-流量 | 物料號 | |
[mm] | [%] | [l/min] | |||||
 | EBS-PI-05-NN | 0,5 | ? 4 | ? 4 | 83 | 8 | R412007447 |
EBS-PI-07-NN | 0,7 | 85 | 15,9 | R412007448 |
...物料號 | 每項操作所需空氣 | 已吸收的聲壓級 | 吸收聲壓級 | 重量 |
... | [l/min] | [dBA] | [dBA] | [kg] |
... R412007447 | 13 | 52 | 60 | 0,005 |
... R412007448 | 25 | 63 | 63 |
p.opt. = 最佳工作壓力 |

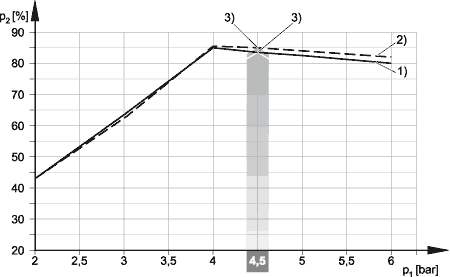

| 真空度P2與供氣壓力P1之間的關系 | |
 | |
| 1）= ?噴嘴0.5 mm 2）= ?噴嘴0.7 mm | |
| 3) 最佳工作壓力 | |

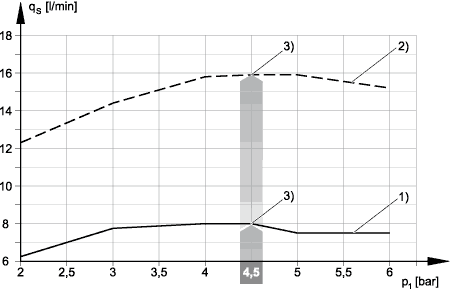

| 吸持能力qs與供氣壓力p1的關系 | |
 | |
| 1）= ?噴嘴0.5 mm 2）= ?噴嘴0.7 mm | |
| 3) 最佳工作壓力 | |

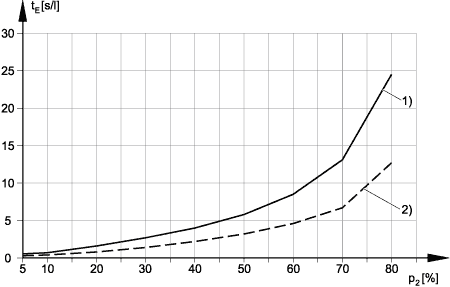

| 抽空1升容積所需時間（最佳工作壓力時） | |
 | |
| 1）= ?噴嘴0.5 mm 2）= ?噴嘴0.7 mm | |

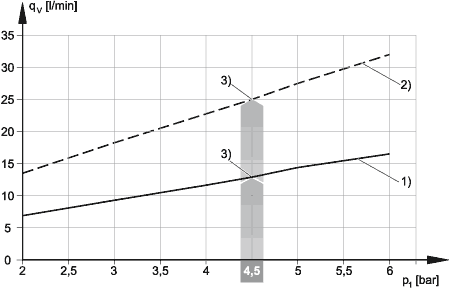

| 耗氣量qv與供氣壓力p1的關系 | |
 | |
| 1）= ?噴嘴0.5 mm 2）= ?噴嘴0.7 mm | |
| 3) 最佳工作壓力 | |
| 規格 |
 |
