產品詳情
? 直接頭 ? 外螺紋 ? M5 - G 1/2 ? 快插接頭 ? ? 4 - ? 12 ? QR2-C-RPN
| 技術備注 | |
| ■ | QR1系列 (塑料) 和QR2系列 (金屬) 不能組合。 |
| ■ | 通過封閉的O形圈的螺紋密封件 |
| ■ | 其他有關可使用的軟管的安裝和公差信息請參見章節“技術信息”。 |

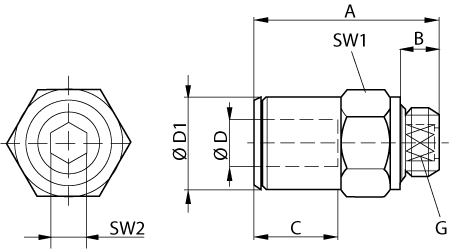

| 規格 |
 |
物料號 | 接口 G | 接口 D | A | B | C | SW1 | SW2 | ?D1 | 供貨量 [件] | 重量 [kg] | |
2544004050 | M5 | ? 4 | 20,5 | 4 | 7 | 9 | – | 9 | 2 | 0,005 | |
R412010036 | M7 | ? 4 | 22,5 | 5,5 | 5 | 11 | 2,5 | 9 | 2 | 0,01 | |
R412010037 | M7 | ? 6 | 24 | 5,5 | 6 | 11 | 3,5 | 11 | 2 | 0,01 | |
R412004890 | G 1/8 | ? 4 | 17 | 5,5 | 7 | 13 | 3 | 9 | 2 | 0,008 | |
R412004891 | G 1/8 | ? 6 | 23,5 | 5,5 | 12,5 | 13 | 4 | 11 | 2 | 0,01 | |
R412004892 | G 1/8 | ? 8 | 23,5 | 5,5 | 12,5 | 13 | 5 | 13 | 2 | 0,013 | |
R412004893 | G 1/4 | ? 6 | 21,5 | 6,5 | 5,5 | 16 | 4 | 11 | 2 | 0,015 | |
R412004894 | G 1/4 | ? 8 | 25,5 | 6,5 | 9,5 | 16 | 6 | 13 | 2 | 0,019 | |
R412004895 | G 1/4 | ? 10 | 27,5 | 6,5 | 7,5 | 16 | 7 | 15 | 2 | 0,022 | |
R412004896 | G 3/8 | ? 10 | 25,5 | 9 | 7 | 21 | 8 | 15 | 2 | 0,039 | |
R412004897 | G 3/8 | ? 12 | 31 | 9 | 7 | 21 | 10 | 17 | 2 | 0,041 | |
R412010043 | G 1/2 | ? 10 | 29 | 9 | 7 | 23 | 8 | 15 | 2 | 0,057 |
