產品詳情
? 直接頭 ? 外螺紋 ? M5 - G 1/2 ? 快插接頭 ? ? 4 - ? 12 ? QR2-F-RPN |
| 技術備注 | |
| ■ | QR1系列 (塑料) 和QR2系列 (金屬) 不能組合。 |
| ■ | 通過封閉的O形圈的螺紋密封件 |
| ■ | 其他有關可使用的軟管的安裝和公差信息請參見章節“技術信息”。 |
| 規格 |
 |

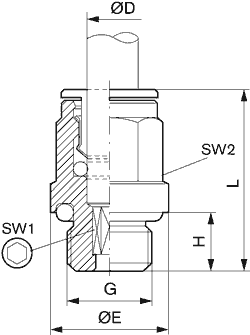

物料號 | 接口 G | 接口 D | ? E | H | L | SW1 | SW2 | 供貨量 [件] | 重量 [kg] | ||
1823373089 | M5 | ? 4 | 9 | 4 | 20,5 | 2,5 | – | 25 | 0,006 | ||
1823373090 | M5 | ? 6 | 10,5 | 4 | 22,5 | 2,5 | – | 25 | 0,01 | ||
1823373091 | G 1/8 | ? 4 | 13,5 | 6 | 20 | 2,5 | 9 | 25 | 0,005 | ||
1823373092 | G 1/8 | ? 6 | 13,5 | 6 | 24 | 4 | 11 | 25 | 0,011 | ||
1823373093 | G 1/8 | ? 8 | 13 | 6 | 26,5 | 5 | 13 | 25 | 0,012 | ||
1823373094 | G 1/4 | ? 4 | 17 | 8 | 21 | 2,5 | 9 | 25 | 0,012 | ||
1823373095 | G 1/4 | ? 6 | 17 | 6,5 | 22,5 | 4 | 11 | 25 | 0,015 | ||
1823373096 | G 1/4 | ? 8 | 17 | 8 | 25 | 6 | 13 | 10 | 0,016 | ||
1823373097 | G 1/4 | ? 10 | 16 | 8 | 29,5 | 7 | 16 | 10 | 0,026 | ||
R412007625 | G 1/4 | ? 12 | 16 | 6,5 | 30 | 7 | 18 | 10 | 0,027 | ||
1823373098 | G 3/8 | ? 8 | 20 | 9 | 25 | 6 | 13 | 10 | 0,021 | ||
1823373099 | G 3/8 | ? 10 | 21 | 9 | 29,5 | 8 | 16 | 10 | 0,028 | ||
R412007730 | G 1/2 | ? 12 | 24 | 11 | 31 | 10 | 18 | 10 | 0,041 |
