產品詳情
? 直接頭 ? 外螺紋 ? M5 - G 1/2 ? 快插接頭 ? ? 4 - ?16 ? QR2-S-RPN
| 技術備注 | |
| ■ | QR1系列 (塑料) 和QR2系列 (金屬) 不能組合。 |
| ■ | 通過封閉的O形圈的螺紋密封件 |
| ■ | 其他有關可使用的軟管的安裝和公差信息請參見章節“技術信息”。 |

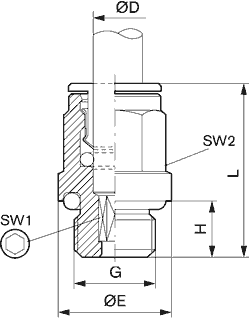

| Fig. 1 |
 |

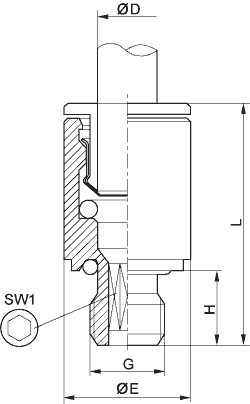

| Fig. 2 |
 |
物料號 | 接口 G | 接口 D | ? E | H | L | SW 1 | SW 2 | 供貨量 [件] | 重量 [kg] | 圖片 |
1823373038 | M5 | ? 4 | 9 | 4 | 20,5 | 2,5 | – | 25 | 0,006 | Fig. 2 |
1823373039 | M5 | ? 5 | 9,5 | 4 | 22 | 2,5 | – | 10 | 0,007 | Fig. 2 |
1823373040 | M5 | ? 6 | 10,5 | 4 | 22 | 2,5 | – | 25 | 0,01 | Fig. 2 |
1823373100 | M7 | ? 4 | 10,8 | 6 | 22 | 2,5 | 9 | 25 | 0,007 | Fig. 1 |
1823373088 | M7 | ? 6 | 10,5 | 6 | 24 | 3,5 | – | 25 | 0,005 | Fig. 2 |
1823373041 | G 1/8 | ? 4 | 13,5 | 6 | 20 | 2,5 | 9 | 25 | 0,005 | Fig. 1 |
1823373042 | G 1/8 | ? 5 | 13,5 | 6 | 22 | 4 | 10 | 10 | 0,01 | Fig. 1 |
1823373043 | G 1/8 | ? 6 | 13,5 | 6 | 24 | 4 | 11 | 25 | 0,011 | Fig. 1 |
1823373044 | G 1/8 | ? 8 | 13 | 6 | 26,5 | 5 | 13 | 25 | 0,012 | Fig. 1 |
1823373045 | G 1/4 | ? 4 | 17 | 8 | 21 | 2,5 | 9 | 25 | 0,012 | Fig. 1 |
1823373046 | G 1/4 | ? 5 | 17 | 8 | 22 | 4 | 10 | 10 | 0,013 | Fig. 1 |
1823373047 | G 1/4 | ? 6 | 17 | 6,5 | 22,5 | 4 | 11 | 25 | 0,015 | Fig. 1 |
1823373048 | G 1/4 | ? 8 | 17 | 8 | 25 | 6 | 13 | 10 | 0,016 | Fig. 1 |
1823373049 | G 1/4 | ? 10 | 16 | 8 | 29,5 | 7 | 16 | 10 | 0,026 | Fig. 1 |
1823391809 | G 1/4 | ? 12 | 16 | 6,5 | 30 | 7 | 18 | 10 | 0,031 | Fig. 1 |
R412004708 | G 1/4 | ? 12 | 17 | 8,3 | 31 | 7 | – | 10 | 0,022 | Fig. 2 |
1823373050 | G 3/8 | ? 8 | 20 | 9 | 25 | 6 | 13 | 10 | 0,021 | Fig. 1 |
1823373051 | G 3/8 | ? 10 | 21 | 9 | 29,5 | 8 | 16 | 10 | 0,028 | Fig. 1 |
1823373052 | G 3/8 | ? 12 | 21 | 9 | 31 | 10 | 18 | 5 | 0,038 | Fig. 1 |
1823373053 | G 3/8 | ? 14 | 21 | 9 | 34 | 10 | 21 | 5 | 0,059 | Fig. 1 |
1823373054 | G 1/2 | ? 12 | 24 | 11 | 31 | 10 | 18 | 5 | 0,048 | Fig. 1 |
1823373055 | G 1/2 | ? 14 | 24 | 11 | 34 | 12 | 21 | 5 | 0,064 | Fig. 1 |
R412007955 | G 1/2 | ?16 | 24 | 11 | 37 | 12 | 24 | 1 | 0,072 | Fig. 1 |
